Dual-Range Cylinder Drive Adjusting Bracket

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7401	2	Lock Nut	M12
2	19M7820	2	Screw	M12 X 100
3	AXE24504	1	Brace	SUB FOR AH155414
4	14M7300	2	Flange Nut	M20
5	H131482	1	Support	-
6	24M7053	3	Washer	17 X 30 X 3 mm
7	14M7291	1	Flange Nut	M16
8	H116065	1	Eyebolt	-
9	24M7053	1	Washer	17 X 30 X 3 mm
10	19M8046	1	Cap Screw	M16 X 70
11	H131485	1	Eyebolt	-
12	R50770	2	Cap	-
13	19M7791	2	Bolt	M12 X 40
14	AH155661	1	Strap	-
15	14M7299	8	Flange Nut	M12
16	19M7792	1	Screw	M16 X 30
17	14M7382	1	Nut	M16

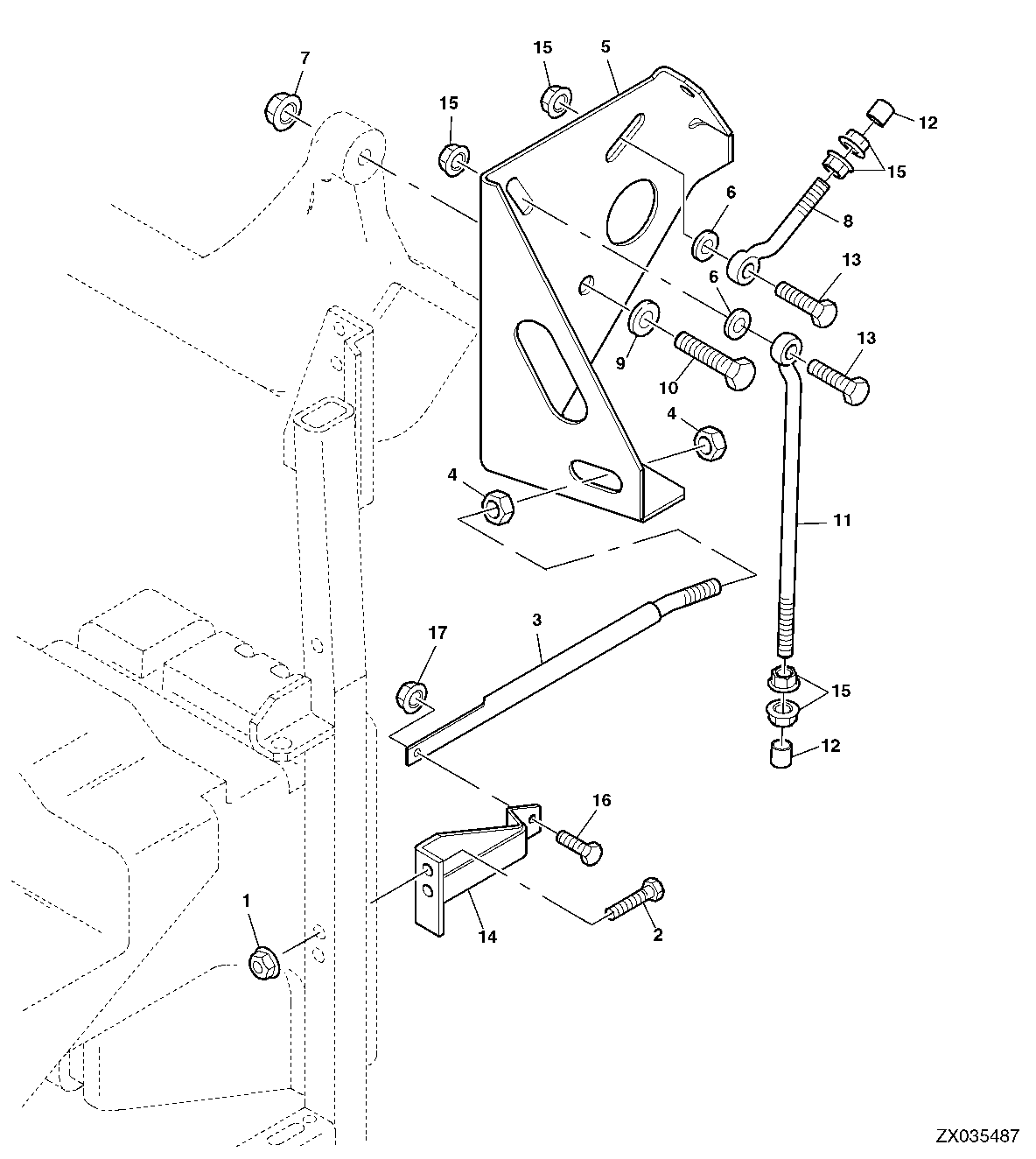

Dual-Range Cylinder Drive Adjusting Bracket

Нет текстового описания
