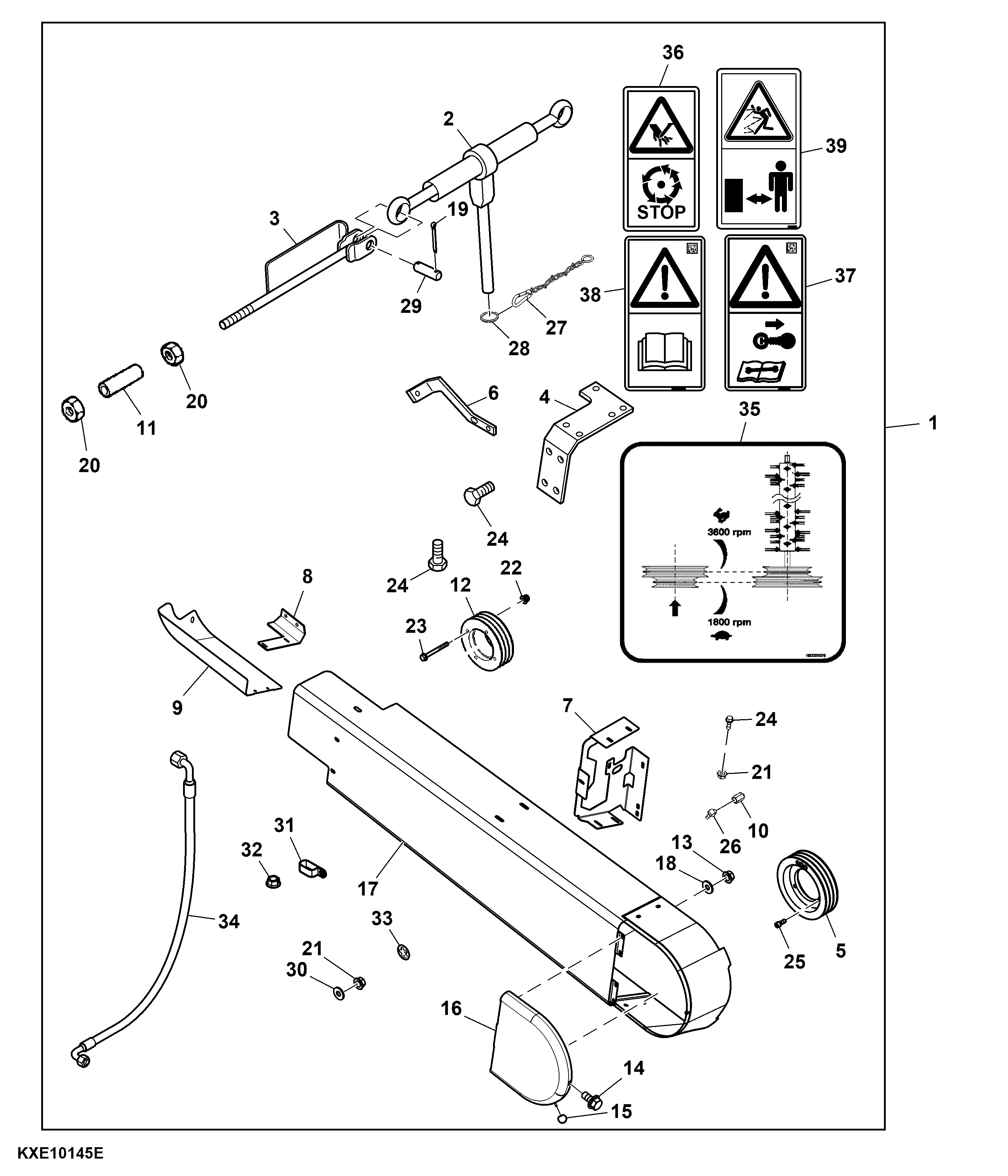

Drive Kit, Dual Speed, Attachment

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	KXE10145	1	Drive Kit	-
2	AXE11883	1	Adjuster	-
3	AXE11885	1	Rod	-
4	AXE12086	1	Bracket	Upper
5	HXE34777	1	Pulley	OD = 250 mm
6	HXE13773	1	Bracket	Front
7	HXE13774	1	Shield	Lower; Back
8	HXE13816	1	Bracket	Lower
9	HXE13819	1	Shield	Front
10	Z74726	1	Fitting	-
11	H161813	1	Hose	LGTH = 70 mm, Spring Cushion
12	HXE93816	1	Pulley	OD = 215 mm
13	14M7303	4	Flange Nut	M6
14	19M7865	15	Screw	M8 X 16
15	H137328	1	Lock Nut	M8
16	AXE90996	1	Cover	Main SUB FOR AXE13666
17	AXE29351	1	Cover	Chooper Drive Dual Speed
18	Z26250	4	Washer	-
19	11M7023	4	Cotter Pin	4 X 32 mm
20	14M7276	2	Nut	M16
21	14M7298	17	Flange Nut	M8
22	14M7401	4	Lock Nut	M12
23	19M7838	4	Screw	M12 X 130
24	19M7867	6	Screw	M8 X 25
25	19M8169	3	Screw	M12 X 30
26	58M5578	1	Lubrication Fitting	-
27	AZ100116	1	Safety Chain	L = 5
28	H174818	1	Ring	-
29	HXE13455	1	Pin Fastener	-
30	24M7179	3	Washer	8.400 X 24 X 2 mm
31	R49921	1	Clamp	-
32	Z51801	1	Nut	-
33	M84309	2	Nut	-
34	AZ103691	1	Hydraulic Hose	LGTH = 1040 mm, Hydraulic
35	HXE25576	1	Label	Chooper Drive Dual Speed
36	Z59868	1	Label	W/ Straw Chopper
37	Z59872	1	Label	Remove Key
38	CC40740	1	Label	Operator Manual
39	HXE137555	1	Label	Safety; Straw Spreader
