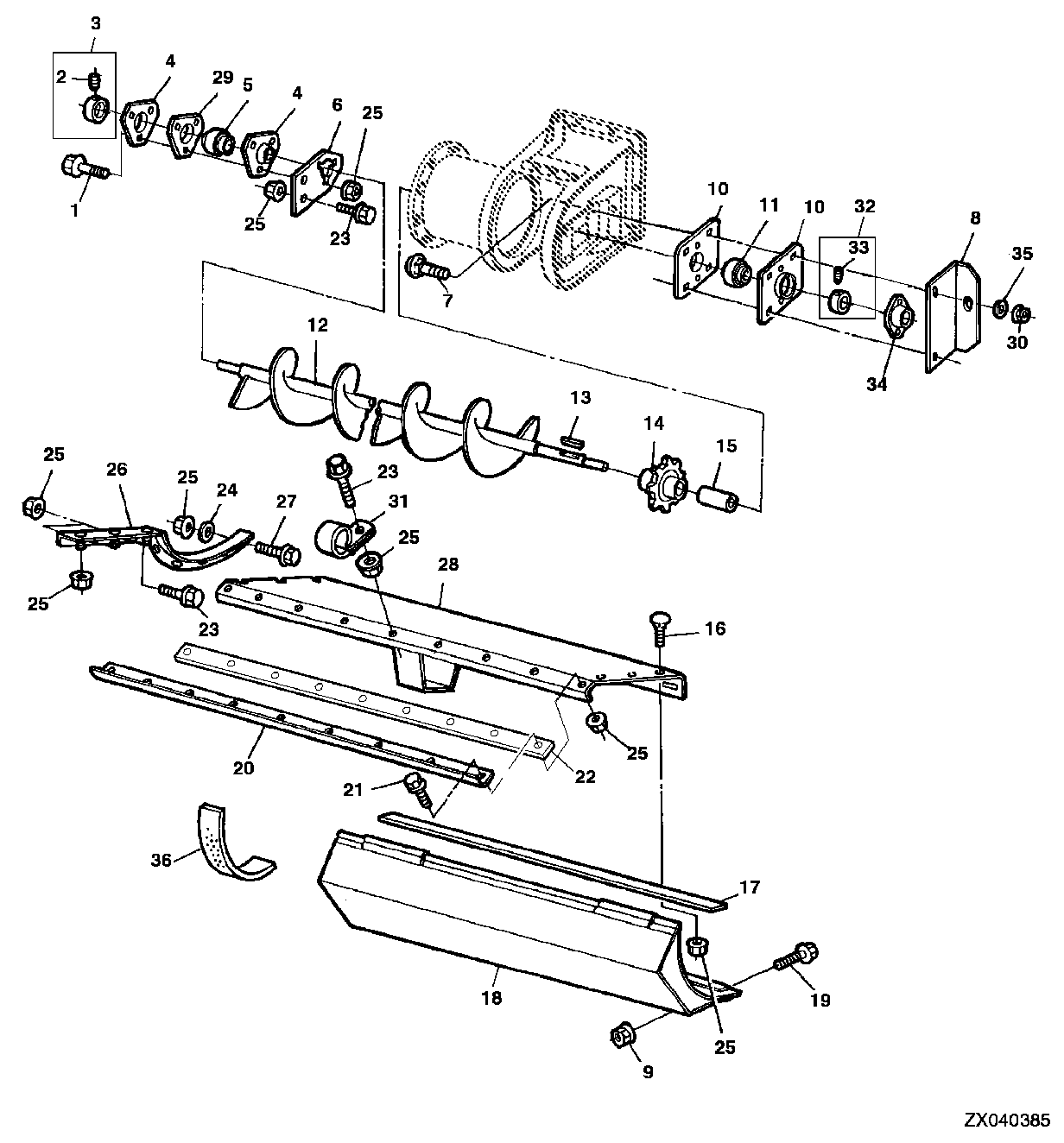

Clean Grain Lower Auger And Hinged Door

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7867	3	Screw	M8 X 25
2	22M7079	1	Set Screw	M6 X 6
3	AZ10044	1	Eccentric Locking Collar	-
4	H103264	2	Pressed Flanged Housing	-
5	JD39102	1	Ball Bearing	-
6	H153521	1	Plate	-
7	03M7193	3	Bolt	M10 X 35
8	H152914	1	Angle	-
9	14M7396	5	Lock Nut	M8
10	H152916	2	Pressed Flanged Housing	-
11	JD10384	1	Bearing	SUB FOR JD39106
12	AH162154	1	Auger	(For Rice)
12	AH172939	1	Auger	(For Grain)
13	49M4111	1	Shaft Key	8 X 7 X 40 mm
14	H133143	1	Chain Sprocket	-
15	Z105954	1	Spacer	-
16	03M7183	3	Bolt	M8 X 16
17	H88773	1	Isolator	LGTH = 1200 MM
18	AH139389	1	Door	(For Peas)
18	AH139391	1	Door	(For Rice)
18	AH139388	1	Door	(For Grain)
19	19M7800	5	Screw	M8 X 50
20	H134308	1	Reinforcement	-
21	19M7866	10	Screw	M8 X 20
22	Z102175	1	Isolator	-
23	19M7865	1	Screw	M8 X 16
24	24M7055	3	Washer	8.400 X 16 X 1.600 mm
25	14M7298	1	Flange Nut	M8
26	AH122506	1	Reinforcement	-
27	19M8039	3	Screw	M8 X 80
28	AH165652	1	Hinge	-
29	H152940	1	Gasket	-
30	14M7296	1	Flange Nut	M10
31	AH77884	1	Clip	-
32	AZ10045	1	Eccentric Locking Collar	-
33	22M7080	1	Set Screw	M8 X 8
34	H155968	1	Cover	(For Rice) (For Grain)
35	Z36140	1	Washer	-
36	Z100243	1	Isolator	LGTH = 1581 MM

Clean Grain Lower Auger And Hinged Door
