Rear Hood Bottom Panels, for Chopper Assembly

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7865	19	Screw	M8 X 16
2	24M7178	16	Washer	10.500 X 30 X 2.500 mm
3	19M7775	10	Screw	M6 X 16
4	ADX12239	1	Cover	RH
5	19M7774	10	Screw	M6 X 12
6	19M8498	4	Cap Screw	M10 X 65
7	14M7303	24	Flange Nut	M6
8	14M7298	25	Flange Nut	M8
9	03M7073	4	Bolt	M10 X 60
10	19M7328	2	Cap Screw	M10 X 70
11	14M7296	10	Flange Nut	M10
12	ADX12241	1	Cover	LH
13	03M7430	4	Bolt	M6 X 60
14	19M7867	6	Screw	M8 X 25
15	ADX12556	1	Panel	-

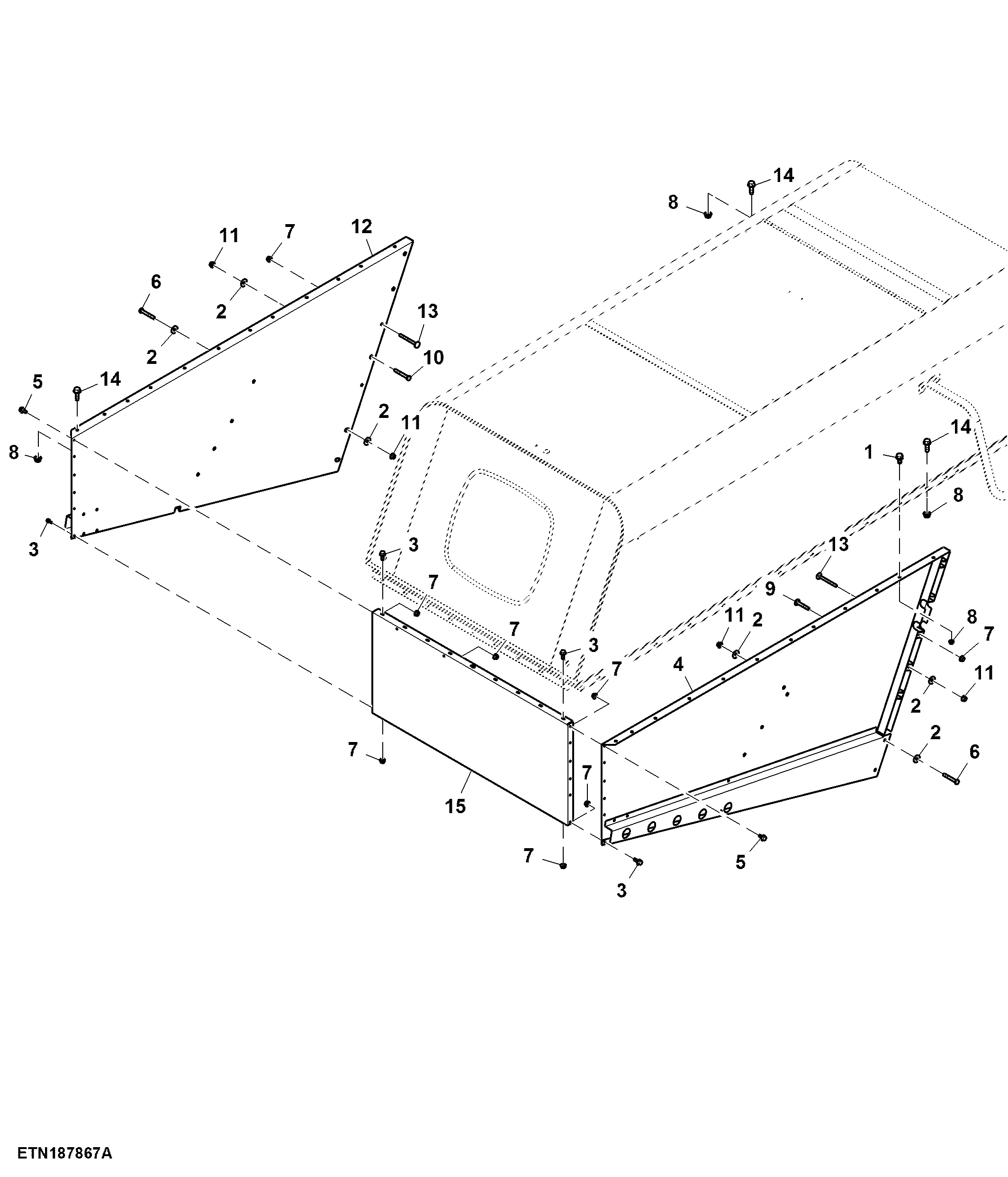

Rear Hood Bottom Panels, for Chopper Assembly
