Открытый узел

Separation Grate

Separation Grate

Separation Grate

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

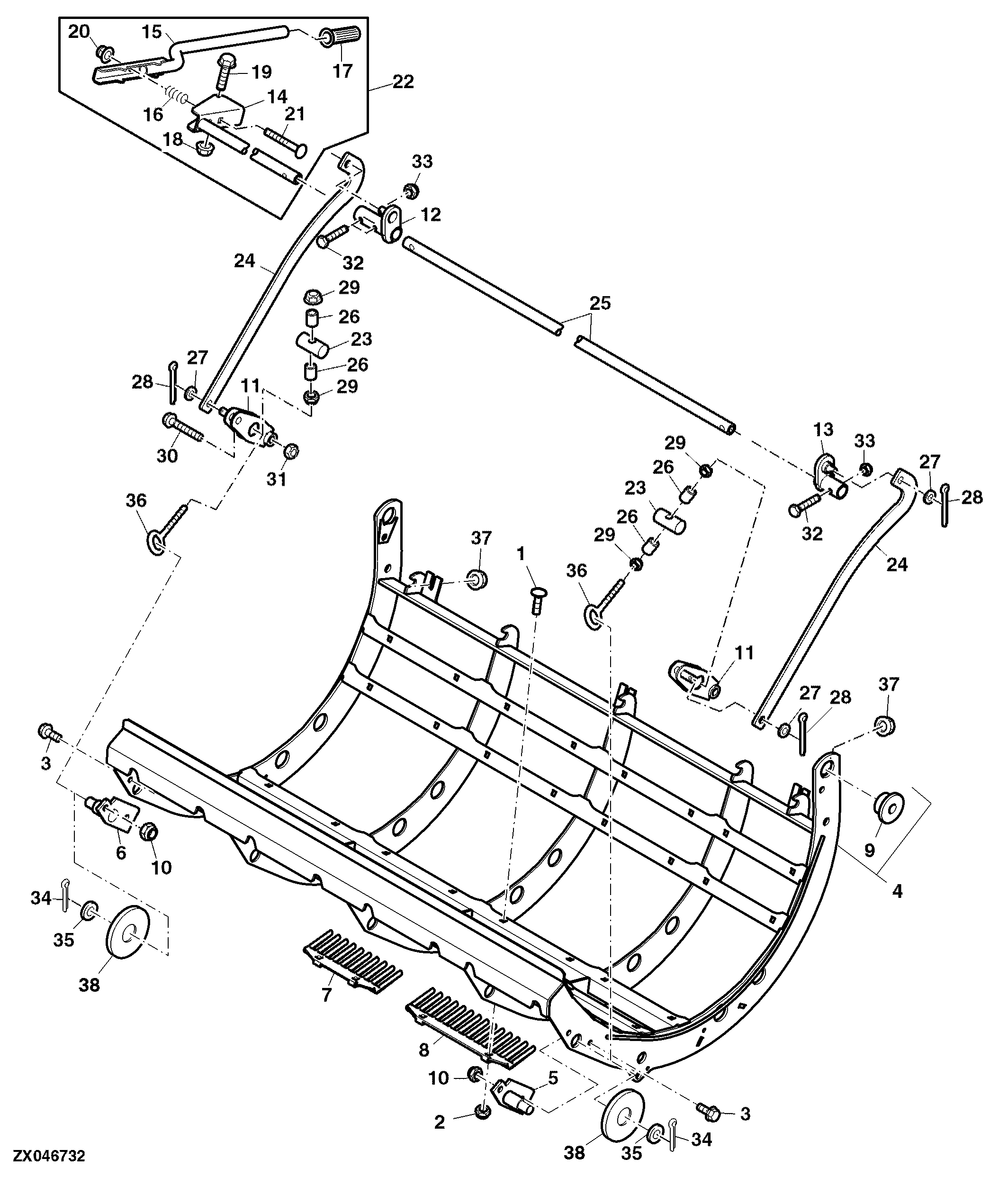

Separation Grate

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7238	90	Bolt	M10 X 35
2	14M7296	90	Flange Nut	M10
3	19M7786	4	Screw	M10 X 30
4	AXE33764	1	Frame	-
4	AXE38655	1	Frame	(For Grass)
5	AZ102758	1	Support	INCLUDES (2) 14M7285
6	AZ102759	1	Support	INCLUDES (2) 14M7285
7	Z103547	9	Finger	-
8	Z104030	27	Finger	-
9	H146230	2	Bushing	-
10	14M7285	4	Nut	M10
11	AZ102763	2	Lever	INCLUDES CQ00096
12	AZ102764	1	Lever	-
13	AZ102765	1	Lever	-
14	AZ103097	1	Lever	-
15	AZ103096	1	Lever	-
16	Z77770	1	Compression Spring	-
17	Z26791	1	Handle	-
18	14M7396	1	Lock Nut	M8
19	19M7801	1	Screw	M8 X 60
20	14M7401	1	Lock Nut	M12
21	03M7248	1	Bolt	M12 X 90
22	AZ103095	1	Lever	-
23	H156593	2	Pin	-
24	Z103570	2	Strip	-
25	Z103571	1	Tube	LGTH = 1614 mm
26	Z41835	4	Spacer	13 X 20 X 18 mm (0.512" X 0.787" X 0.709")
27	24H1658	2	Washer	21/32" X 1" X 0.060"
28	11M7028	2	Cotter Pin	5 X 32 mm
29	14M7299	4	Flange Nut	M12
30	19M7481	2	Cap Screw	M16 X 80
31	A31869	2	Lock Nut	M16
32	19M7658	3	Cap Screw	M10 X 50
33	14M7517	3	Lock Nut	M10
34	11M7038	2	Cotter Pin	6.300 X 40 mm
35	24H1413	2	Washer	57/64" X 1-3/8" X 0.048"
36	CQ00096	2	Eyebolt	-
37	-	2	Part 38	M12
38	H137188	2	Seal	-
