Primary Countershaft Drive Shaft And Variable Sheave

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	(ORD AH169769)
2	-	1	Part 2	(ORD AH169769)
3	HXE15185	1	Sheet	-
4	19M7866	1	Screw	M8 X 20
5	14M7298	1	Flange Nut	M8
6	14M7291	1	Flange Nut	M16
7	AH97031	1	Idler	-
8	24M7053	1	Washer	17 X 30 X 3 mm
9	19M7824	1	Screw	M16 X 60
10	AXE12470	1	Support	(INCL KEY (9) 41)
11	19M7786	4	Screw	M10 X 30
12	14M7296	1	Flange Nut	M10
13	AZ100353	1	Bearing With Housing	-
14	JD8669	1	Ball Bearing	-
15	JD8668	1	Eccentric Locking Collar	-
16	AH169769	1	Hydraulic Cylinder	-
17	19M7835	6	Screw	M10 X 35
18	H175483	1	Housing	-
19	H115755	1	Half Sheave	-
20	H128010	1	V-Belt	-
21	AH94853	1	Seal	-
22	H93631	1	Snap Ring	-
23	H93630	1	Bushing	-
24	H135292	1	Snap Ring	-
25	AH139238	1	Union Fitting	-
26	JD7798	2	Lubrication Fitting	-
27	H148131	1	Bushing	-
28	P48691	1	Snap Ring	-
29	AH141820	1	Half Sheave	(ORD W/ TY6341)
30	AH87141	1	Seal	-
31	24H1668	1	Washer	1-17/64" X 2-1/4" X 0.134"
32	H165447	1	Lock Nut	-
33	H110237	1	Pin Fastener	-
34	24M7178	2	Washer	10.500 X 30 X 2.500 mm
35	19M7784	1	Screw	M10 X 20
36	H102533	1	Shim	-
37	R27564	2	O-Ring	-
38	H176205	1	Seal	-
39	-	1	Part 39	-
40	JD7788	1	Lubrication Fitting	(ORD W/ TY6341)
..	TY6341	1	Grease	-

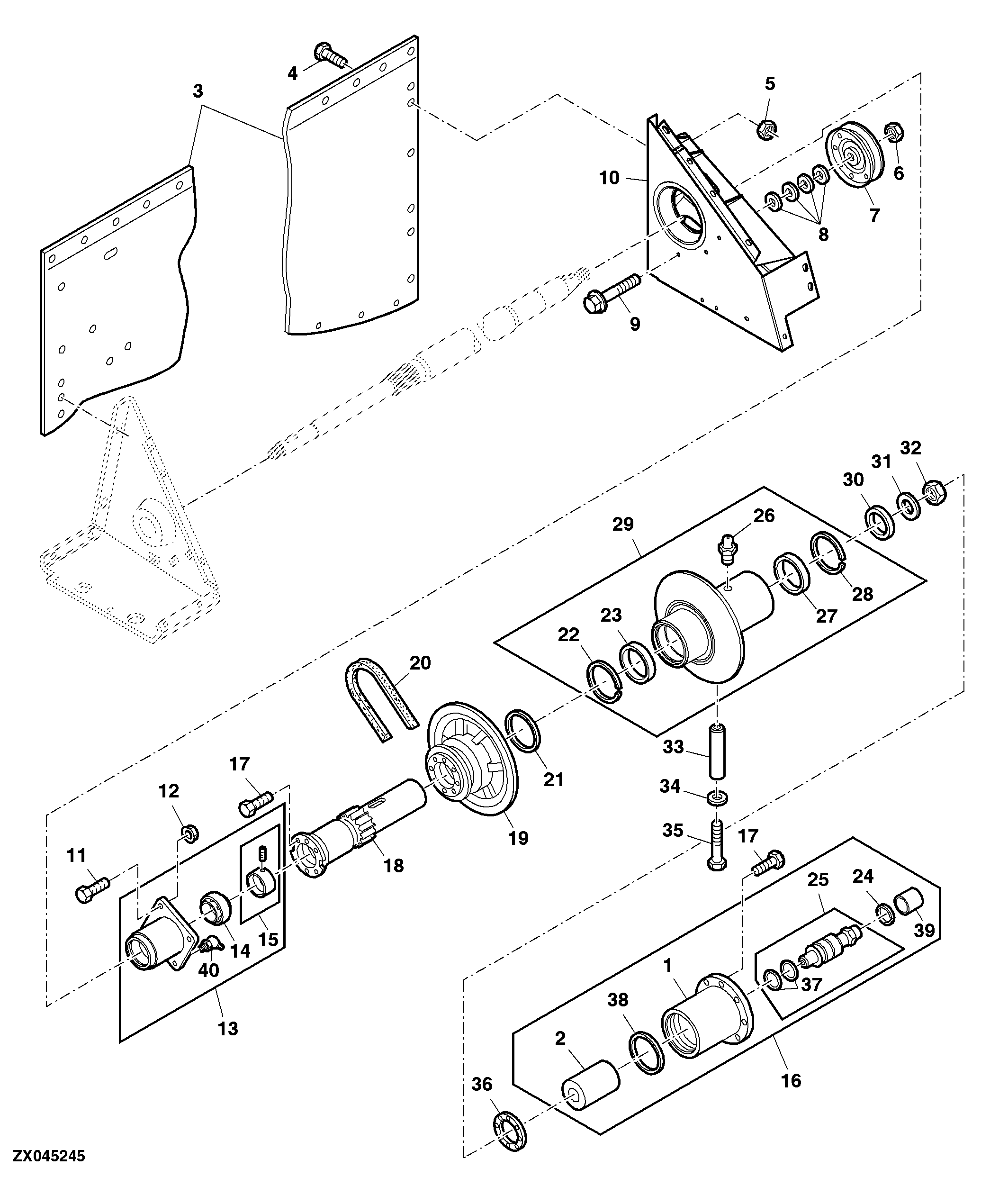

Primary Countershaft Drive Shaft And Variable Sheave
