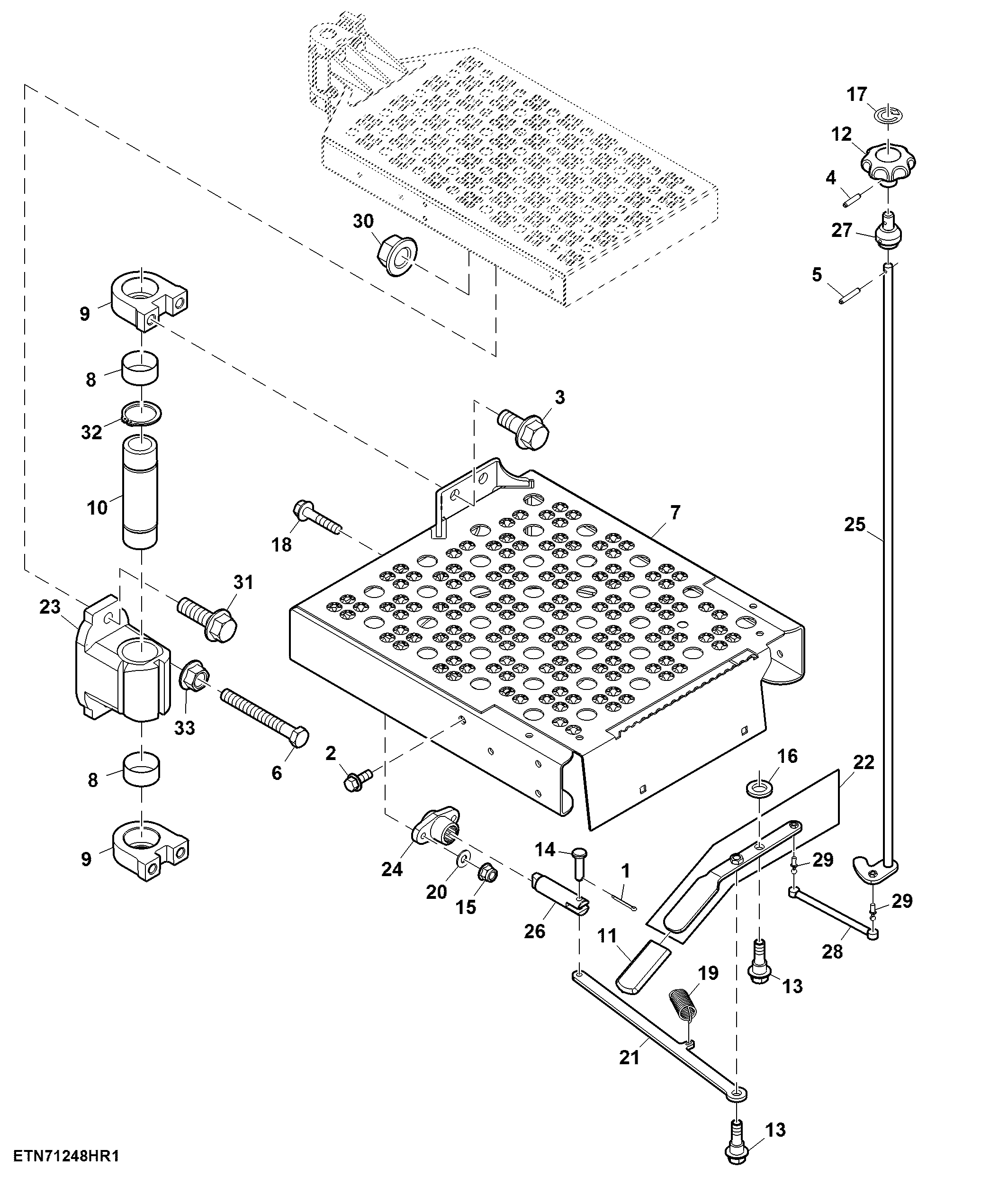

Platform, Ladder Pivot and Pivot Receiver

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	11M7094	1	Cotter Pin	1.600 X 16 mm
2	19M7785	1	Screw	M10 X 25
3	19M7792	4	Screw	M16 X 30
4	34M7031	1	Spring Pin	5 X 24 mm
5	34M7033	1	Spring Pin	5 X 30 mm
6	58M5574	2	Lubrication Fitting	-
7	AXE22234	1	Pivot	SUB FOR AXE15728
8	H111478	2	Sleeve	-
9	AH133996	2	Support	SUB FOR H129610
10	HXE33824	1	Pin	-
11	W25634	1	Grip	-
12	HXE82160	1	Handle	SUB FOR CQ02303
13	M152870	2	Bolt	-
14	45M7066	1	Pin Fastener	8 X 30 mm
15	14M7396	2	Lock Nut	M8
16	HXE25929	1	Washer	-
17	HXE25921	1	Label	Knob Direction Indicator
18	19M7798	2	Screw	M8 X 40
19	HXE25979	1	Spring	-
20	LCA84221	2	Lock Washer	-
21	HXE30329	1	Lever	Pin
22	AXE24840	1	Lever	Linkage SUB FOR AXE20433
23	HXE30354	1	Pivot	-
24	HXE30429	1	Bushing	-
25	AXE76196	1	Linkage	SUB FOR AXE20434 , AXE24841 OR AXE38980
26	HXE95933	1	Pin	-
26	HXE37354	1	Pin	SUB FOR HXE30448; ORDER HXE95933
27	HXE30829	1	Adapter	-
28	AL200046	1	Rod	-
29	L200186	2	Ball Stud	-
30	14M7291	2	Flange Nut	M16
31	19M7824	2	Screw	M16 X 60
32	U15411	1	Snap Ring	-
33	14M7299	1	Flange Nut	M12
34	19M7590	1	Cap Screw	M12 X 100

Platform, Ladder Pivot and Pivot Receiver
