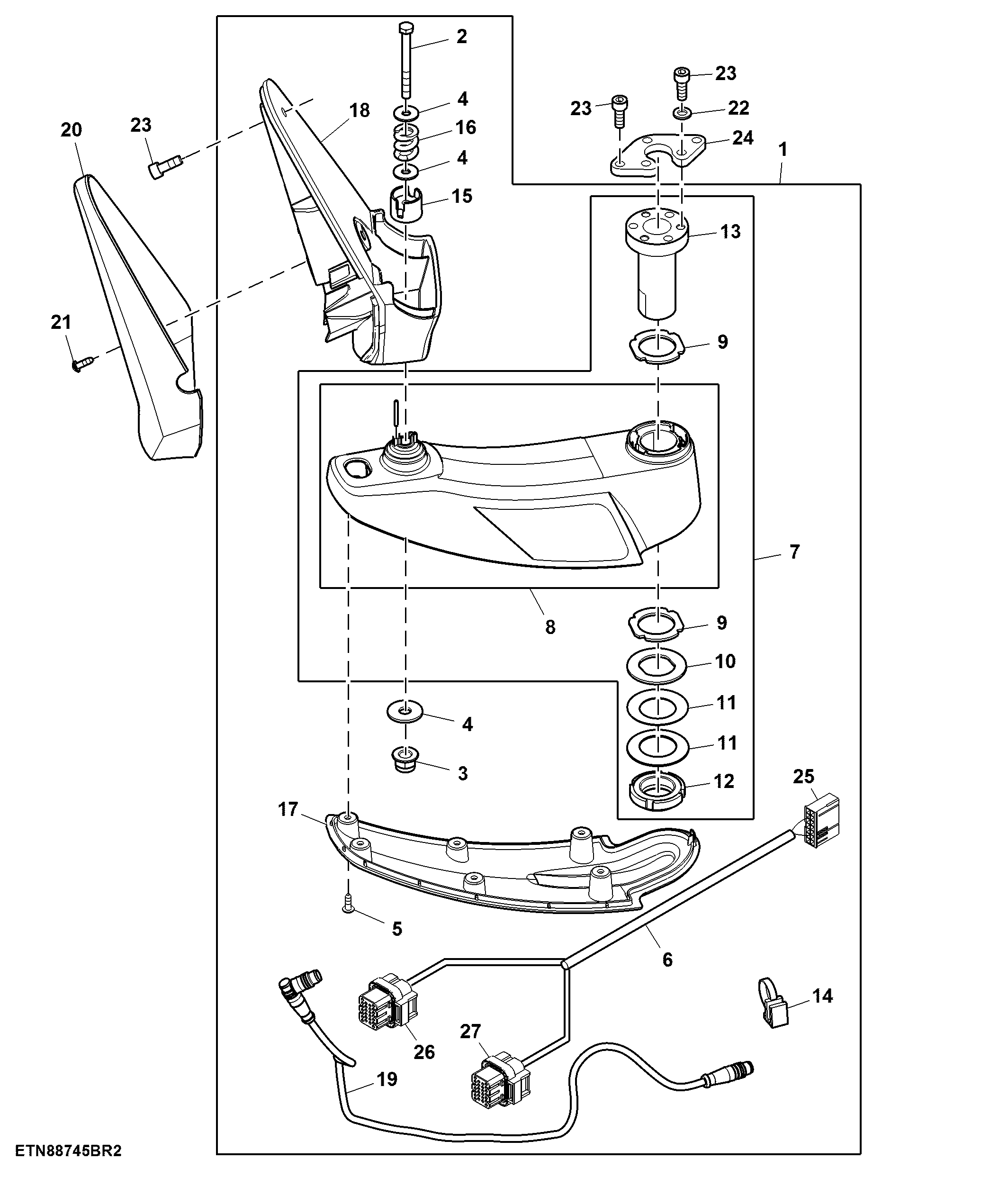

Display Arm, W/ Ethernet

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE39709	1	Arm	ORDER AXE59606
1	AL211649	1	Arm	ORDER AXE39709
1	AXE59606	1	Arm	-
2	19M7325	1	Cap Screw	M8 X 80
3	14M7396	1	Lock Nut	M8
4	24M7298	3	Washer	8.400 X 25 X 2 mm
5	37M7348	6	Screw	-
6	AL214424	1	Wiring Harness	USE WITH AXE39709
6	AXE59512	1	Wiring Harness	USE WITH AXE59606
7	AL210730	1	Arm	-
8	L210536	1	Arm	-
9	L205903	2	Washer	-
10	L205904	1	Washer	-
11	L207846	2	Spring Washer	-
12	CE30210	1	Nut	-
13	L204643	1	Bushing	-
14	L171035	3	Tie Band	-
15	L210152	1	Bushing	-
16	L210153	1	Compression Spring	-
17	L204763	1	Cover	-
18	L207712	1	Support	-
19	AL211479	1	Wiring Harness	-
20	L210522	1	Cover	-
21	37M7444	2	Screw	-
22	24M7054	3	Washer	6.400 X 12 X 1.600 mm
23	19M7768	7	Screw	M6 X 16
24	L204644	1	Plate	-
25	57M7548	1	Elec. Connector Terminal	-
25	Z77553	3	Elec. Connector Terminal	-
25	57M10441	1	Elec. Connector Housing	Cab Armrest / Display Extension, USE WITH AXE59512 AND AL214424
26	57M8606	1	Elec. Connector Housing	A3-Greenstar Display, USE WITH AXE59512
26	57M10755	3	Elec. Connector Terminal	-
26	57M9044	4	Elec. Connector Terminal	-
26	57M9043	3	Elec. Connector Accessory	-
27	57M11233	1	Elec. Connector Housing	A3-Greenstar Display, USE WITH AXE59512
27	57M10755	6	Elec. Connector Terminal	-
27	57M9043	1	Elec. Connector Accessory	-
