Открытый узел

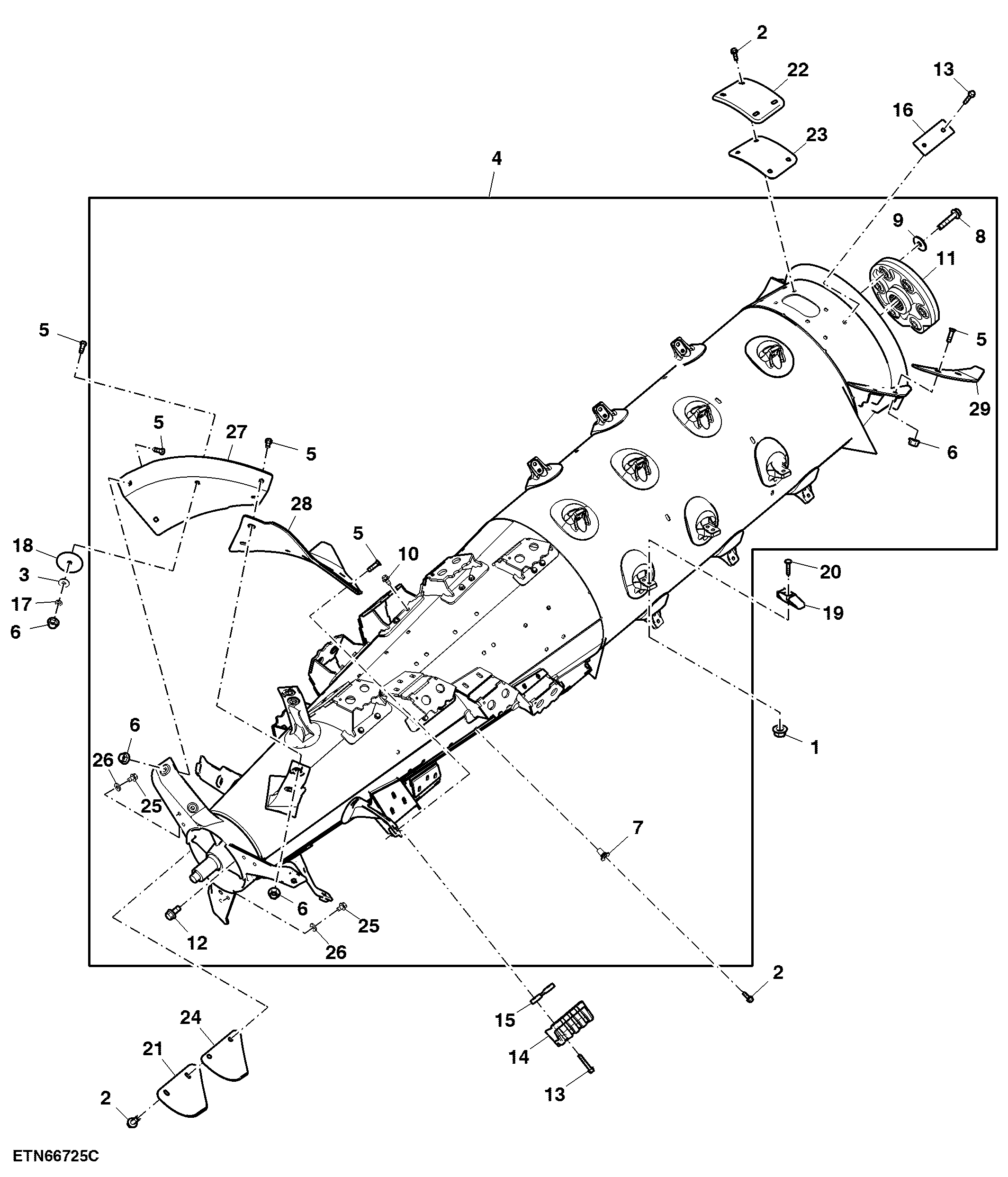

Variable Stream Rotor, Regular, Grain

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	80	Flange Nut	M10
2	19M7786	1	Screw	M10 X 30
3	24M7180	12	Washer	13 X 37 X 3 mm
4	-	1	Part 4	ORDER KXE10162
5	H160905	1	Bolt	-
6	H171638	1	Flange Nut	-
7	H236386	126	Nut	-
8	19M7827	12	Screw	M16 X 80
9	24M7103	12	Washer	17.500 X 56 X 5 mm
10	37M7086	60	Screw	M10 X 20
11	AH150405	2	Splined Coupling	-
12	H159105	6	Screw	-
13	H236594	76	Screw	-
14	-	15	Part 14	ORDER KXE10034
14	KXE10034	1	Threshing Element	INCLUDES (6) H236594
15	HXE12610	30	Strap	-
16	-	8	Part 17	(Rear)
17	24M7047	12	Washer	13 X 24 X 2.500 mm
18	-	12	Part 19	(Front) ORDER AH209453
19	-	20	Part 20	(KXE10038 includes 10 Qty of Tine) ORDER KXE10038
20	HXE16029	40	Bolt	-
21	H235734	1	Plate	(Front)
22	H238245	1	Plate	-
23	H238510	1	Seal	(Rear)
24	HXE10571	1	Seal	(Front)
25	19M7783	6	Screw	M10 X 16
26	24H1886	6	Washer	15/32" X 1-1/8" X 0.180"
27	-	3	Part 28	ORDER KXE10042
28	-	3	Part 29	ORDER KXE10043
29	-	3	Part 30	ORDER KXE10041

Variable Stream Rotor, Regular, Grain

Нет текстового описания
