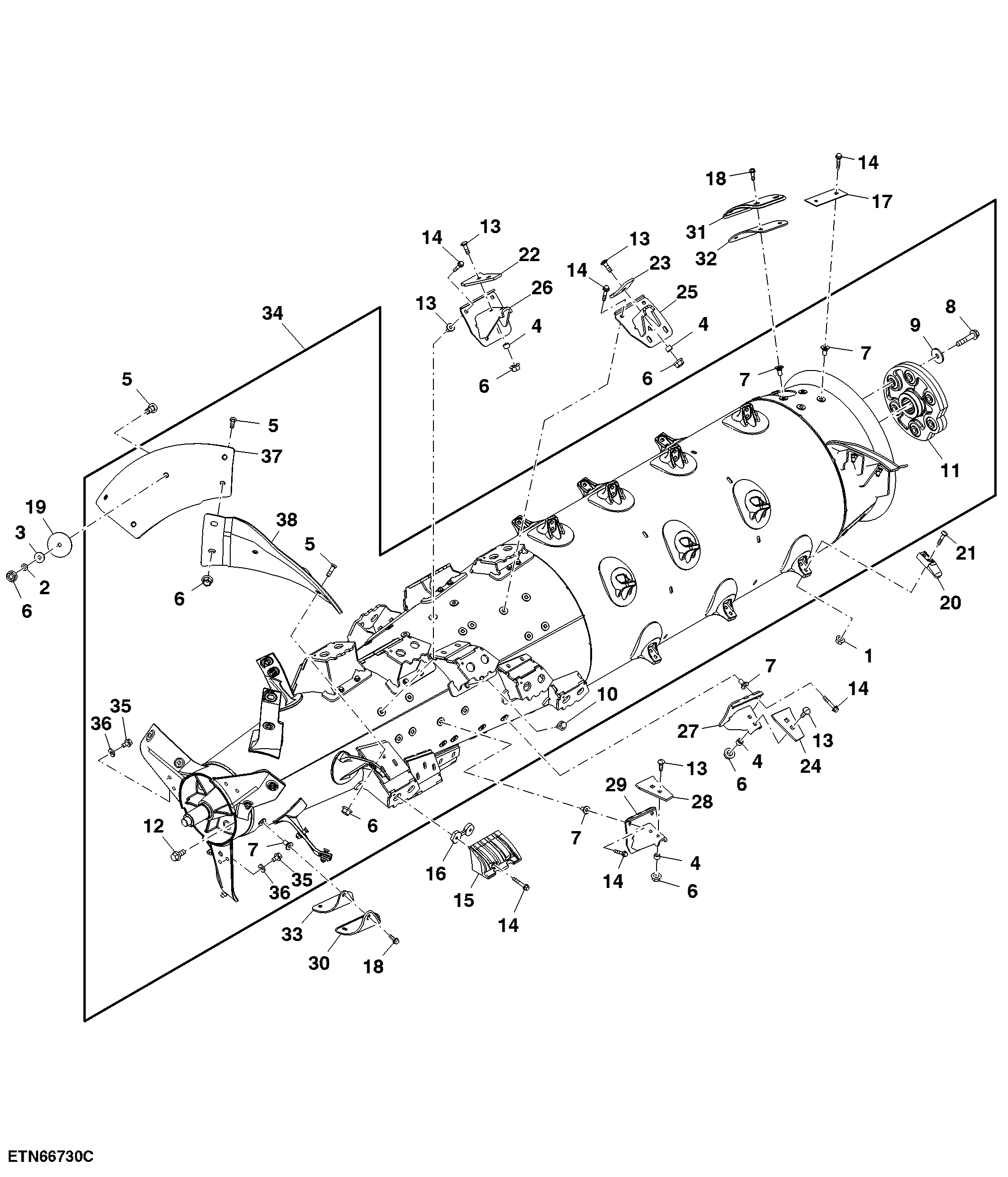

Variable Stream Rotor, Dense Pack Tines - High Wear, Rice

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	1	Flange Nut	M10
2	24M7047	1	Washer	13 X 24 X 2.500 mm
3	24M7180	12	Washer	13 X 37 X 3 mm
4	28H2490	21	Bushing	0.546" X 0.840" X 9/16"
5	H160905	22	Bolt	-
6	H171638	22	Flange Nut	-
7	H236386	63	Nut	-
8	19M7827	6	Screw	M16 X 80
9	24M7103	6	Washer	17.500 X 56 X 5 mm
10	37M7086	30	Screw	M10 X 20
11	AH150405	1	Splined Coupling	-
12	H159105	6	Screw	-
13	H222307	21	Bolt	-
14	H236594	86	Screw	-
15	-	15	Part 15	ORDER KXE10036
16	HXE12610	15	Strap	-
17	-	4	Part 17	REAR
18	19M7786	7	Screw	M10 X 30
19	-	6	Part 19	FRONT, ORDER AH209453
20	-	20	Part 20	ORDER KXE10039
21	HXE16029	40	Bolt	-
22	-	3	Part 22	ORDER KXE10049
23	-	3	Part 23	ORDER KXE10049
24	-	3	Part 24	ORDER KXE10049
25	-	3	Part 25	ORDER KXE10047
26	-	3	Part 26	ORDER KXE10044
27	-	3	Part 27	ORDER KXE10046
28	-	3	Part 28	ORDER KXE10049
29	-	3	Part 29	ORDER KXE10045
30	H235734	1	Plate	FRONT
31	H238245	1	Plate	-
32	H238510	1	Seal	REAR
33	HXE10571	1	Seal	FRONT
34	-	1	Part 34	ORDER KXE10162
35	19M7783	6	Screw	M10 X 16
36	24H1886	6	Washer	15/32" X 1-1/8" X 0.180"
37	-	3	Part 37	ORDER KXE10042
38	-	3	Part 38	ORDER KXE10043

Variable Stream Rotor, Dense Pack Tines - High Wear, Rice

Нет текстового описания
