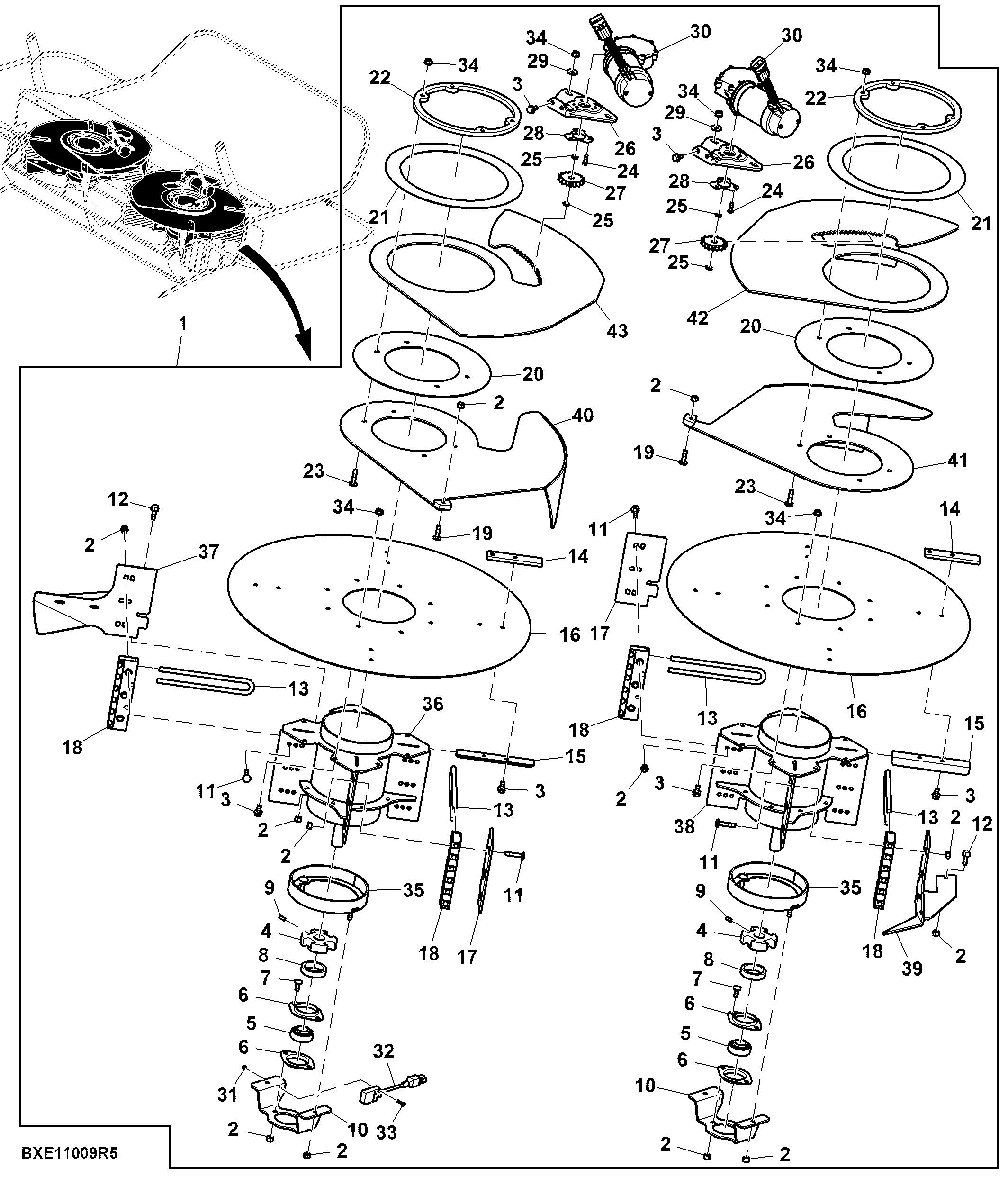

Advanced PowerCast™ Attachment (1 of 4)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BXE11009	1	Spreader	-
2	14M7327	38	Lock Nut	M8
3	19M7865	36	Screw	M8 X 16
4	AH224093	2	Wheel	-
5	JD39102	2	Ball Bearing	-
6	M66125	4	Pressed Flanged Housing	-
7	03M7184	4	Bolt	M8 X 20
8	HXE25673	2	Spacer	-
9	HXE30177	2	Set Screw	-
10	HXE32924	2	Bracket	-
11	03M7188	24	Bolt	M8 X 40
12	19M7867	4	Screw	M8 X 25
13	HXE19099	24	Rod	-
14	HXE19102	8	Sheet	-
15	HXE19103	8	Paddle	-
16	HXE37212	2	Sheet	-
17	HXE63516	4	Bracket	-
18	AXE28827	8	Support	-
19	03M7186	2	Bolt	M8 X 30
20	HXE25903	2	Washer	-
21	HXE25904	2	Washer	-
22	HXE29895	2	Sheet	-
23	03M7187	8	Bolt	M8 X 35
24	19M7077	6	Cap Screw	M6 X 20
25	40M7202	4	Snap Ring	-
26	HXE125682	2	Bracket	-
27	HXE159594	2	Gear	Z = 17, SUB FOR HXE108389
28	HXE125792	2	Sheet	-
29	24M7298	4	Washer	8.400 X 25 X 2 mm
30	AXE67175	2	Actuator	-
31	14M7264	2	Lock Nut	M4
32	AH221249	1	Sensor	Digital Inductive Speed Sensor
33	H232150	2	Screw	-
34	14M7298	28	Flange Nut	M8
35	AXE28099	2	Guard	-
36	AXE24027	1	Disk	-
37	AXE37753	2	Paddle	-
38	AXE23329	1	Disk	-
39	AXE37752	2	Paddle	-
40	AXE20232	1	Shroud	-
41	AXE20223	1	Shroud	-
42	AXE45057	1	Grass Deflector	-
43	AXE45058	1	Shroud	-

Advanced PowerCast™ Attachment (1 of 4)
