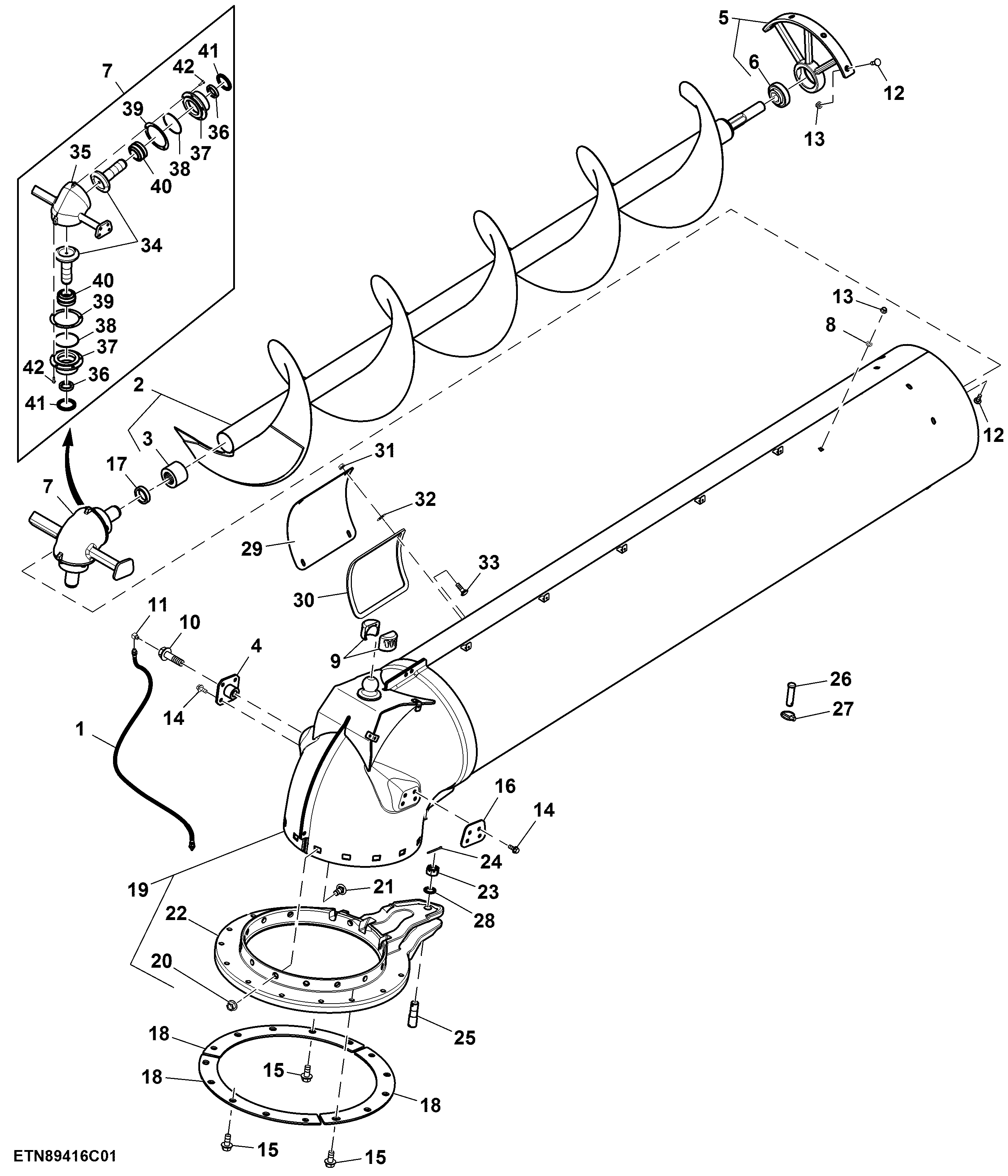

Unloading Auger and Turret Assembly, 6.9 m (22.6 ft)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH136553	1	Hose	-
2	AXE56290	1	Auger	SUB FOR AH201797
3	H204109	1	Gudgeon	-
4	AH203043	1	Support	-
5	AH209150	1	Bearing With Housing	-
6	JD9373	1	Ball Bearing	-
7	DE19353	1	Gear Case	-
8	H141123	1	Push Nut	-
9	H202433	2	Bushing	-
10	H203809	1	Screw	-
11	JD7839	1	Lubrication Fitting	-
12	03M7192	6	Bolt	M10 X 30
13	14M7296	6	Flange Nut	M10
14	19M7785	8	Screw	M10 X 25
15	19M7843	13	Screw	M16 X 35
16	H147752	1	Plate	-
17	H204253	1	Spacer	-
18	H217909	3	Retainer	-
19	AXE27473	1	Housing	-
20	14M7291	12	Flange Nut	M16
21	H211910	12	Bolt	-
22	H235296	1	Ring	-
23	14H875	1	Nut	7/8"
24	11M7032	1	Cotter Pin	5 X 50 mm
25	HXE18846	1	Stud	-
26	R56930	1	Pin Fastener	-
27	M72598	1	Quick Lock Pin	-
28	24M7292	1	Washer	26 X 37 X 2 mm
29	HXE83086	1	Door	SUB FOR H203723
30	-	1	Part 30	CTL 915 mm, MF H81330
31	14M7298	4	Flange Nut	M8
32	M84309	4	Nut	-
33	03M7185	4	Bolt	M8 X 25
34	DE31554	1	Bevel Gear Drive	-
35	CE18771	1	Housing	-
36	CE18772	2	Lock Washer	41.220 X 57.150 X 9.520 mm (1.623" X 2-1/4" X 3/8")
37	CE18773	2	Bearing Housing W/O Bearing	-
38	CE18774	2	O-Ring	98 X 2 mm (3.858" X 0.079")
39	CE18775	2	Shim	TK = 0.1 mm
40	DE19357	2	Tapered Roller Bearing	-
41	DE19358	2	Seal	-
42	19M7881	10	Screw	M8 X 20

Unloading Auger and Turret Assembly, 6.9 m (22.6 ft)

Нет текстового описания
