Открытый узел

Gear / Bearing / Splined Coupling / Hydraulic Motor, Dry Spreader Granular Bin

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U30232	2	Snap Ring	-
2	34M7213	12	Spring Pin	4 X 35 mm
3	22M7072	2	Set Screw	M6 X 10
4	AKK29186	2	Wheel Speed Sensor	-
5	KK39689	4	Gear	-
6	KK44755	4	Spur Gear	-
7	KK45208	4	End Plate	-
8	KK49895	2	Shaft	-
9	KK39684	4	Washer	-
10	KK39685	26	Dispenser	-
11	21M7672	6	Screw	M5 X 20
12	-	2	Part 12	CTL 1.345", MF H64373
13	14M7793	8	Nut	M8
14	KK39691	4	Clamp	-
15	WZ2022301	2	Lock Nut	-
16	AKK20088	2	Latch	-
17	KK49279	2	Shaft	-
18	19M9833	12	Screw	M6 X 30
19	14M7744	12	Flange Nut	M6
20	KK39687	2	Clamp	-
21	19M10599	2	Cap Screw	M8 X 50
22	19M10283	4	Screw	M10 X 25
23	AM30774	4	Bearing	-
24	19M9370	4	Screw	M10 X 30
25	KK39688	2	Clamp	-
26	N319886	6	Nut	-
27	M177075	8	Lock Washer	-
28	AKK24054	4	Bearing	-
29	19M9962	4	Screw	M8 X 20
30	24H1981	8	Washer	11/32" X 3/4" X 0.040"
31	KK50071	4	Shaft	-
32	AKK28731	2	Splined Coupling	-
33	24M7401	12	Washer	10.500 X 20 X 2 mm
34	34M7031	4	Spring Pin	5 X 24 mm
35	KK49252	2	Shaft	-
36	AKK29001	2	Hydraulic Motor	-
37	14M7648	8	Flange Nut	M10
38	14M7794	18	Nut	M10
39	12M7166	22	Lock Washer	10.380 mm
40	19M10614	8	Cap Screw	M8 X 16
41	19M9881	18	Cap Screw	M10 X 30
42	38H1415	4	Fitting	-

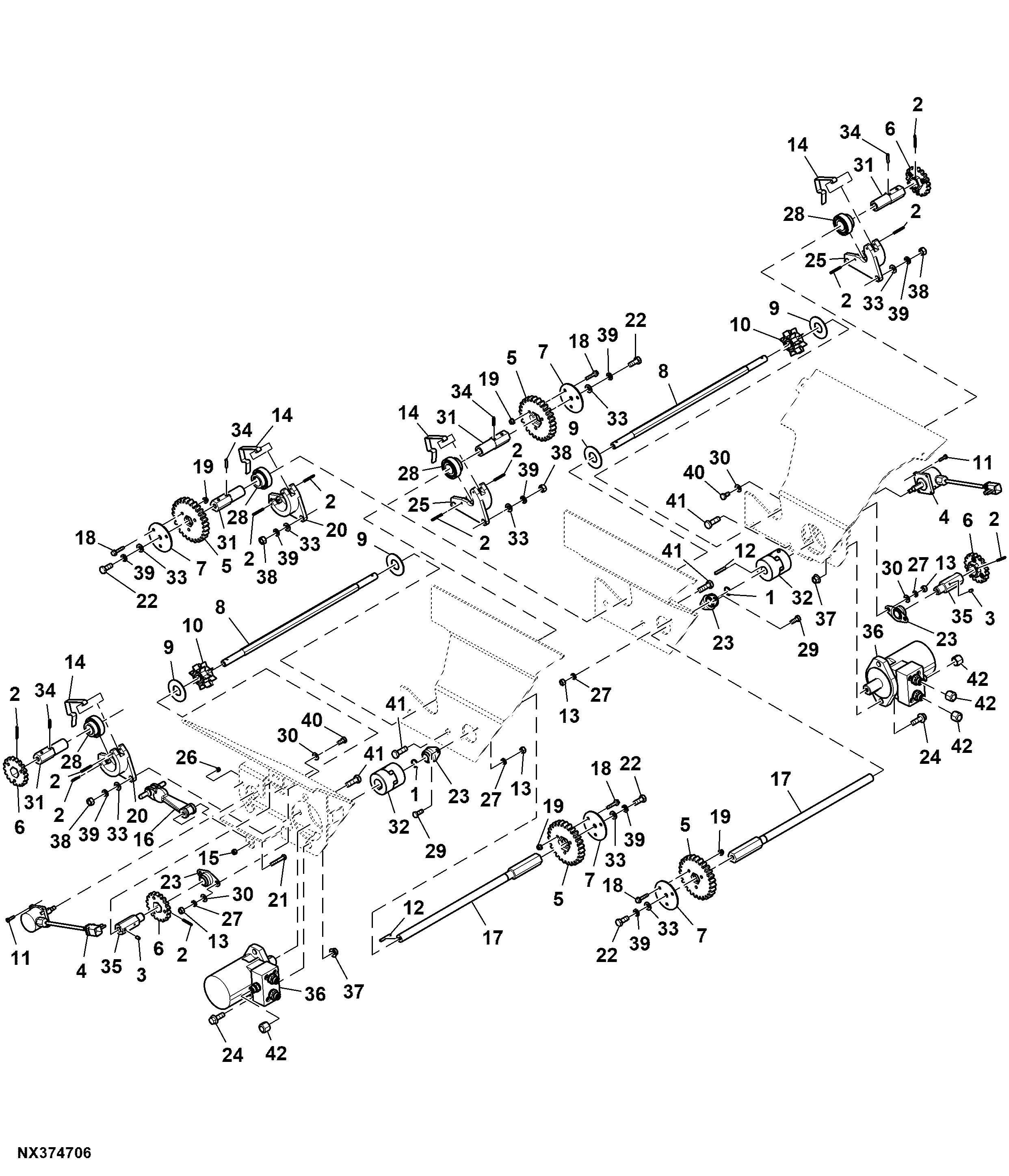

Gear / Bearing / Splined Coupling / Hydraulic Motor, Dry Spreader Granular Bin

Нет текстового описания
