Arm / Linkage, Boom Tip Fold, RH Illustrated

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	WZ2022301	2	Lock Nut	-
2	24H1981	2	Washer	11/32" X 3/4" X 0.040"
3	Z74128	4	Nut	-
4	19M10600	2	Cap Screw	M8 X 100
5	19M10283	8	Screw	M10 X 25
6	H169031	2	Bolt	-
7	12M7166	8	Lock Washer	10.380 mm
8	14M7794	8	Nut	M10
9	24M7401	8	Washer	10.500 X 20 X 2 mm
10	19M10602	2	Cap Screw	M10 X 110
11	24M7671	2	Washer	21 X 37 X 3 mm
12	24M7673	2	Washer	10.500 X 30 X 2.500 mm
13	AKK20033	1	Arm	LH
13	AKK20032	1	Arm	RH
14	KK30820	4	Absorber	-
15	AKK20034	2	Bracket	-
16	KK30824	2	Absorber	-
17	24M7614	6	Washer	13 X 24 X 2.500 mm
18	KK30965	2	Tube	-
19	AKK20035	2	Pin	-
20	KK30821	2	Plate	-
21	W38109	2	Cotter Pin	-
22	N405538	8	Lubrication Fitting	-
23	KK43222	2	Bushing	-
24	19M10338	2	Socket Head Screw	M12 X 35
25	AKK26156	1	Linkage	RH
25	AKK26193	1	Linkage	LH

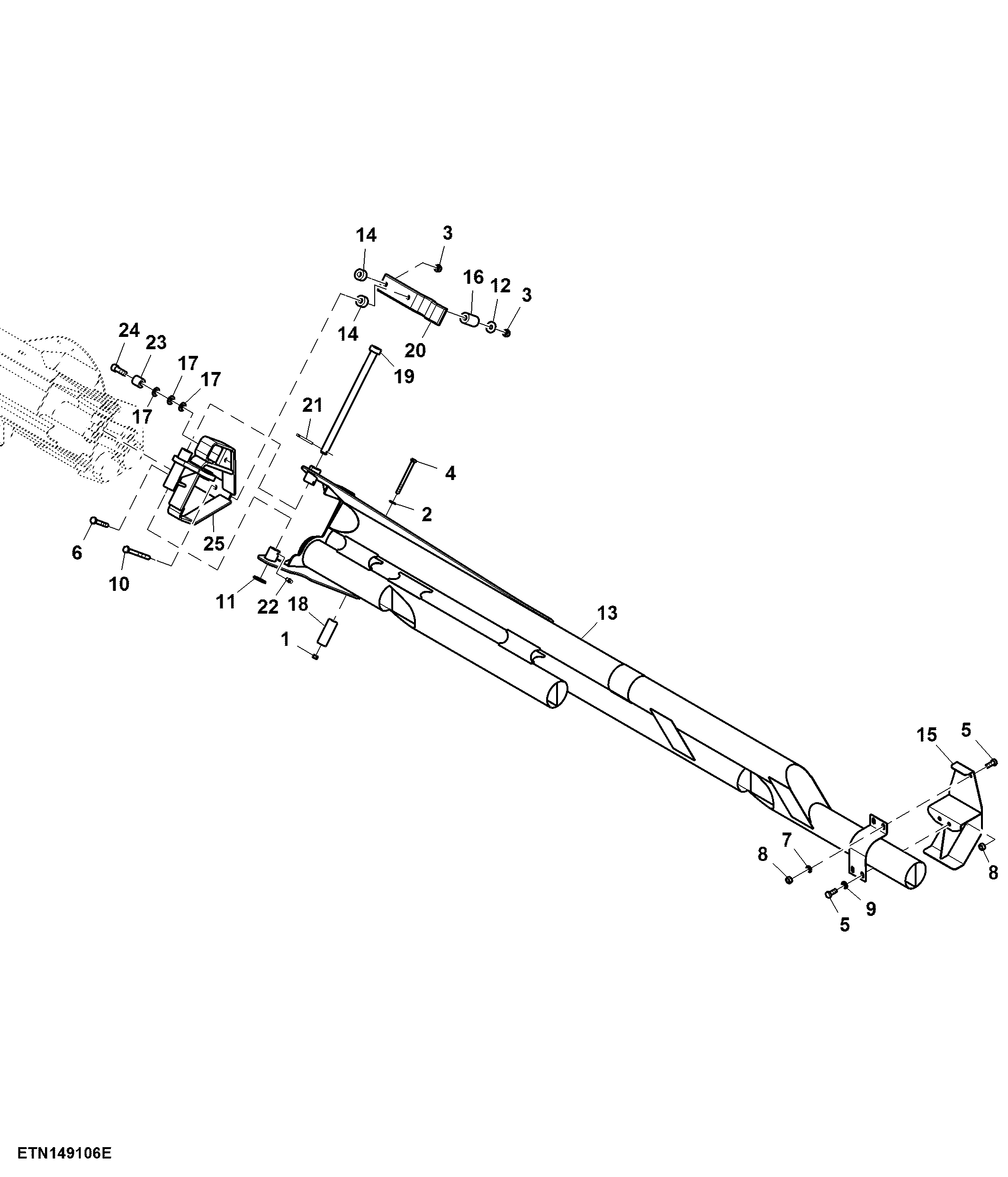

Arm / Linkage, Boom Tip Fold, RH Illustrated
