8466 Engine Wiring Harness

8466 Engine Wiring Harness

8466 Engine Wiring Harness

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

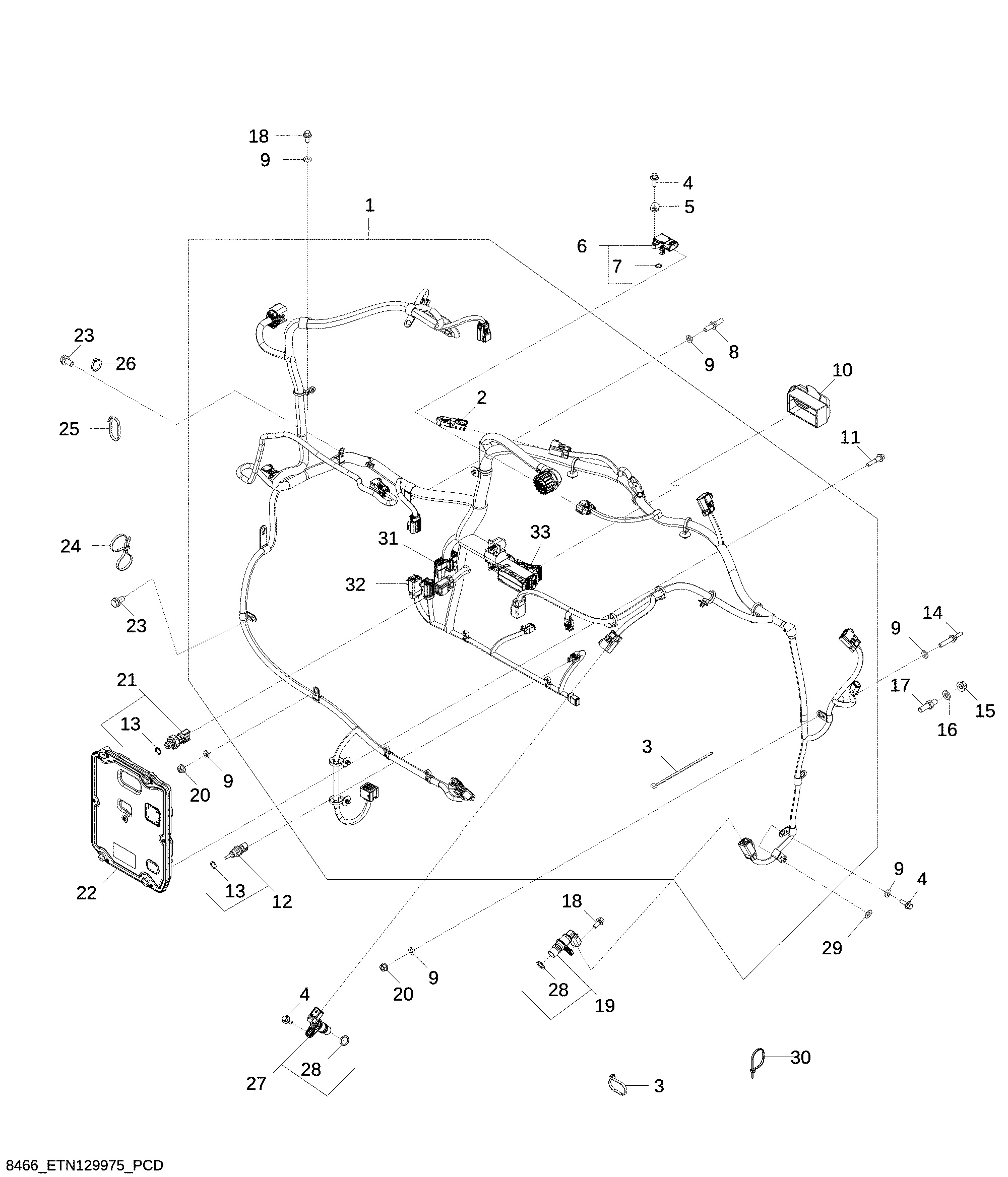

8466 Engine Wiring Harness

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	REC368954300	1	Wiring Harness	Electronic Control Module
2	REC289733100	1	Pressure Sensor	Ambient Air Pressure Sensor SUB FOR REC407649300
3	REC306232900	15	Tie Band	-
4	REC390063000	4	Cap Screw	-
5	REC368424100	1	Brace	Retaining
6	REC289733400	1	Temperature Sensor	Pressure SUB FOR REC287278400
7	REC490348200	1	O-Ring	-
8	REC394197600	1	Stud	-
9	REC391026600	8	Spring Washer	-
10	REC368898300	1	Boot	-
11	REC390063200	4	Cap Screw	-
12	REC495490500	1	Temperature Sensor	Coolant Oil Temperature Fuel Temperature
13	REC401051900	2	O-Ring	-
14	REC395485700	1	Cap Screw	-
15	REC390266200	1	Flange Nut	-
16	REC303646000	1	Spring Washer	-
17	REC368138600	1	Screw	-
18	REC390062900	2	Cap Screw	-
19	REC559427500	1	Sensor	-
19	-	1	Part 19	Crankshaft Position Sensor ORDERREC559427500
20	REC390058900	2	Flange Nut	-
21	REC492151700	1	Pressure Sensor	Oil Pressure Sensor
22	REC531710600	1	Engine Controller	-
23	REC429892900	3	Screw With Washer	-
24	REC495222300	4	Tie Band	-
25	REC307630100	3	Clamp	-
26	REC368703600	6	Tie Band	-
27	-	1	Part 28	Camshaft Position Sensor ORDERREC559427600
27	REC559427600	1	Sensor	-
28	REC492859900	2	O-Ring	-
29	REC300932900	3	Washer	-
30	REC369105800	1	Tie Band	-
31	-	1	Part 33	X5047_15L, ORDER REC539435900
31	REC539435900	8	Repair Wire Assembly	Cavity 1, 2, 11, 12, 13, 14, 23, 24
32	REC316488600	1	Electrical Connector Assy	VGT Actuator
32	REC316429100	4	Repair Wire Assembly	Cavity 1, 2, 3, 4
33	-	1	Part 37	J1 ORDER REC491891600 AND REC289250700
33	REC491891600	29	Repair Wire Assembly	Cavity 1, 2, 3, 4, 5, 16, 17, 22, 23, 24, 25, 26, 27, 28, 29, 36, 46, 47, 48, 49, 50, 51, 65, 66, 67, 73, 74, 75, 83
33	REC289250700	58	Repair Wire Assembly	Cavity 6, 7, 8, 9, 10, 11, 13, 14, 15, 18, 19, 20, 21, 30, 31, 32, 33, 34, 37, 38, 39, 40, 41, 42, 43, 44, 45, 52, 54, 55, 56, 57, 58, 59, 61, 62, 63, 64, 68, 69, 70, 71, 72, 76, 78, 79, 80, 81, 82, 85, 87, 88, 89, 90, 91, 92, 93, 94
