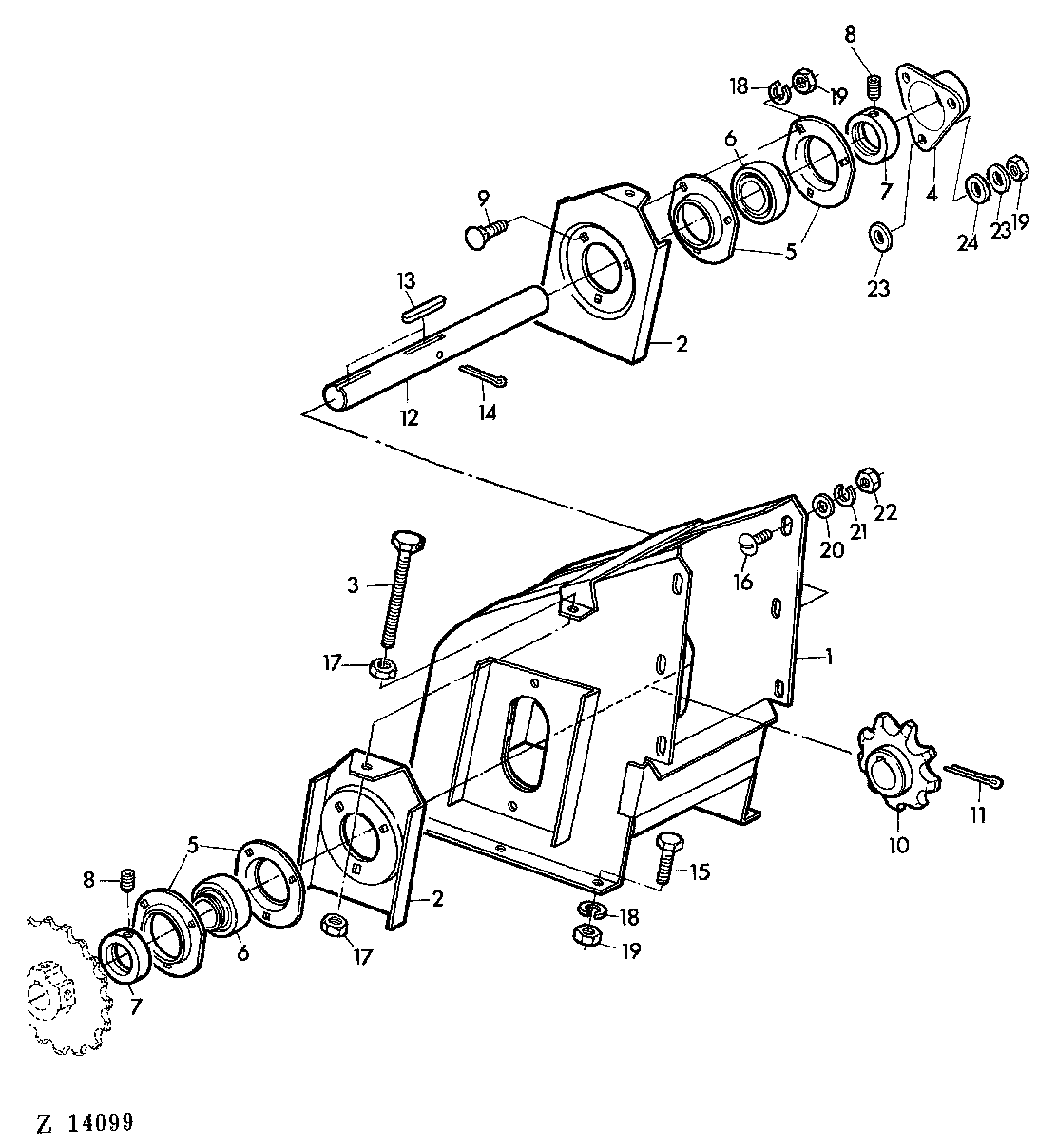

UPPER PART OF CLEAN GRAIN ELEVATOR [03D09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ10349	1	CASE	-
2	Z20624	2	HOLDER	-
3	19M7643	2	Cap Screw	M8 X 75
4	Z38381	1	GUARD	(SUB FOR Z36139)
5	P47232	4	PRESSED FLANGED HOUSING	-
6	JD39102	2	Ball Bearing	-
7	AZ10044	2	Eccentric Locking Collar	INCL KEY 8
8	AZ19843	2	SET SCREW	KIT
9	03M7054	6	Bolt	M8 X 20
10	Z10997	1	CHAIN SPROCKET	Z = 8
11	11M7025	1	Cotter Pin	4 X 65 MM
12	Z20696	1	SHAFT	-
13	49M4108	2	Shaft Key	8 X 7 X 32 MM
14	11M7029	1	COTTER PIN	5 X 40 MM
15	19M7162	7	Cap Screw	M8 X 15
16	21M7087	6	BOLT	M6 X 12
17	14M7166	2	Lock Nut	M8
18	12M7008	13	LOCK WASHER	8 MM
19	14M7029	13	Nut	M8
20	24M7088	6	Washer	6,6 MM
21	12M7012	6	LOCK WASHER	6 MM
22	14M7027	6	NUT	M6
23	24M7036	6	Washer	9 MM
24	24M7037	3	Washer	9 MM
