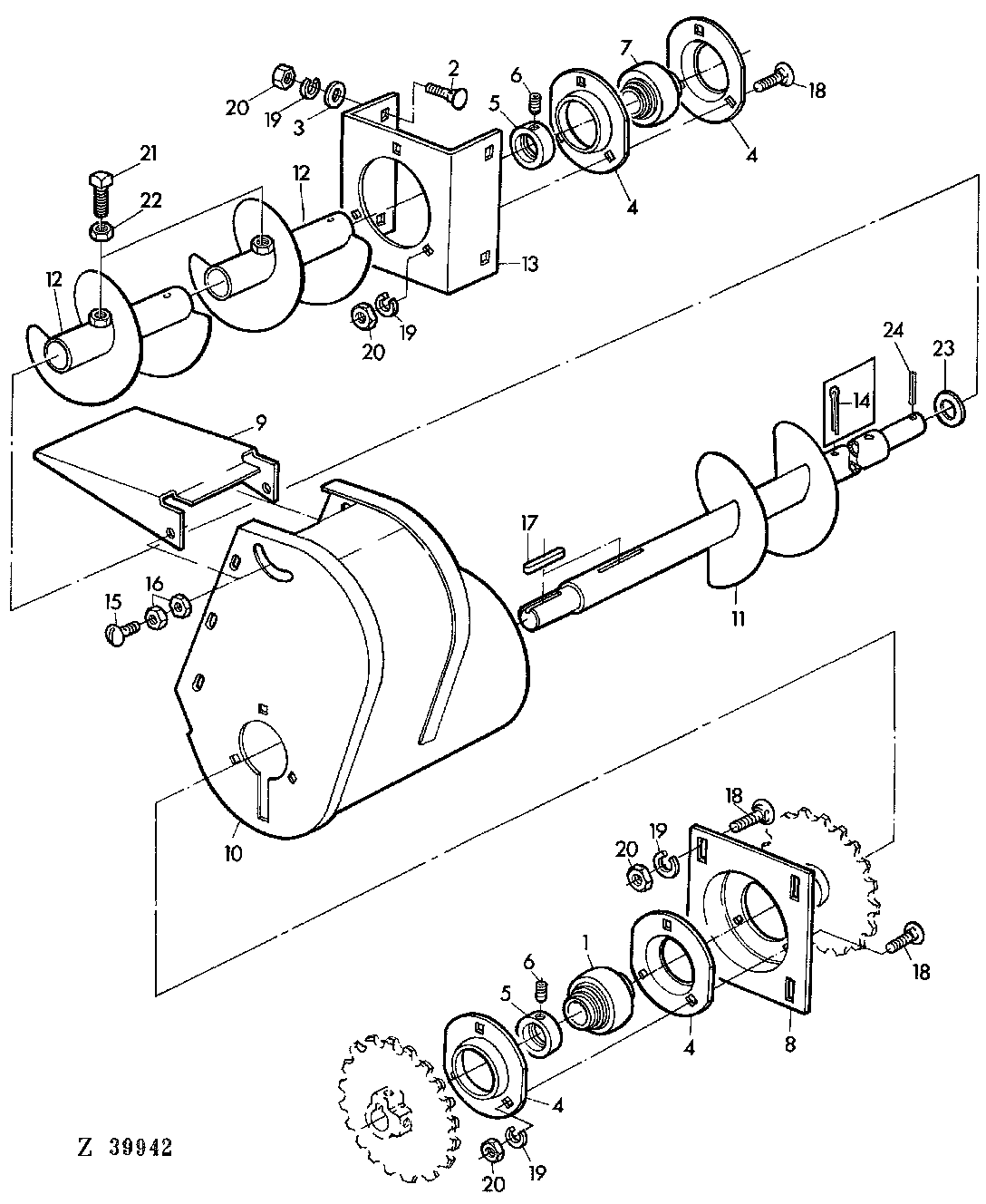

GRAIN TANK-LOADING AUGER WITH HOUSING [03E01]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD39105	1	BALL BEARING	RH
2	03M7090	4	Bolt	M8 X 15
3	24M7036	4	Washer	9 MM
4	P47232	4	PRESSED FLANGED HOUSING	-
5	AZ10044	2	Eccentric Locking Collar	INCL KEY 6
6	AZ19843	2	SET SCREW	KIT
7	JD39102	1	Ball Bearing	LH
8	Z20760	1	BRACKET	RH
9	AZ27023	1	COVER	(SUB FOR Z20683)
10	AZ10347	1	CASE	(ORD AZ27023, AZ27024, AZ27035)
10	AZ27024	1	HOUSING	-
11	AZ27035	1	AUGER	-
11	AZ25712	1	AUGER	-
12	AZ31512	3	FLIGHT	(SUB FOR AZ10353, AZ28895)
13	Z20763	1	BRACKET	LH
14	11M7032	3	Cotter Pin	5 X 55 MM
15	21M7031	2	SCREW	M6 X 15
16	14M7027	4	NUT	M6
17	49M4108	2	Shaft Key	8 X 7 X 32 MM
18	03M7054	10	Bolt	M8 X 20
19	12M7008	14	LOCK WASHER	8 MM
20	14M7029	14	Nut	M8
21	Z32433	1	SET SCREW	-
22	14M7152	1	Nut	M10
23	L19223	1	WASHER	40 X 25,2 X 1 MM
24	34M7041	1	SPRING PIN	6 X 36 MM

GRAIN TANK-LOADING AUGER WITH HOUSING [03E01]
