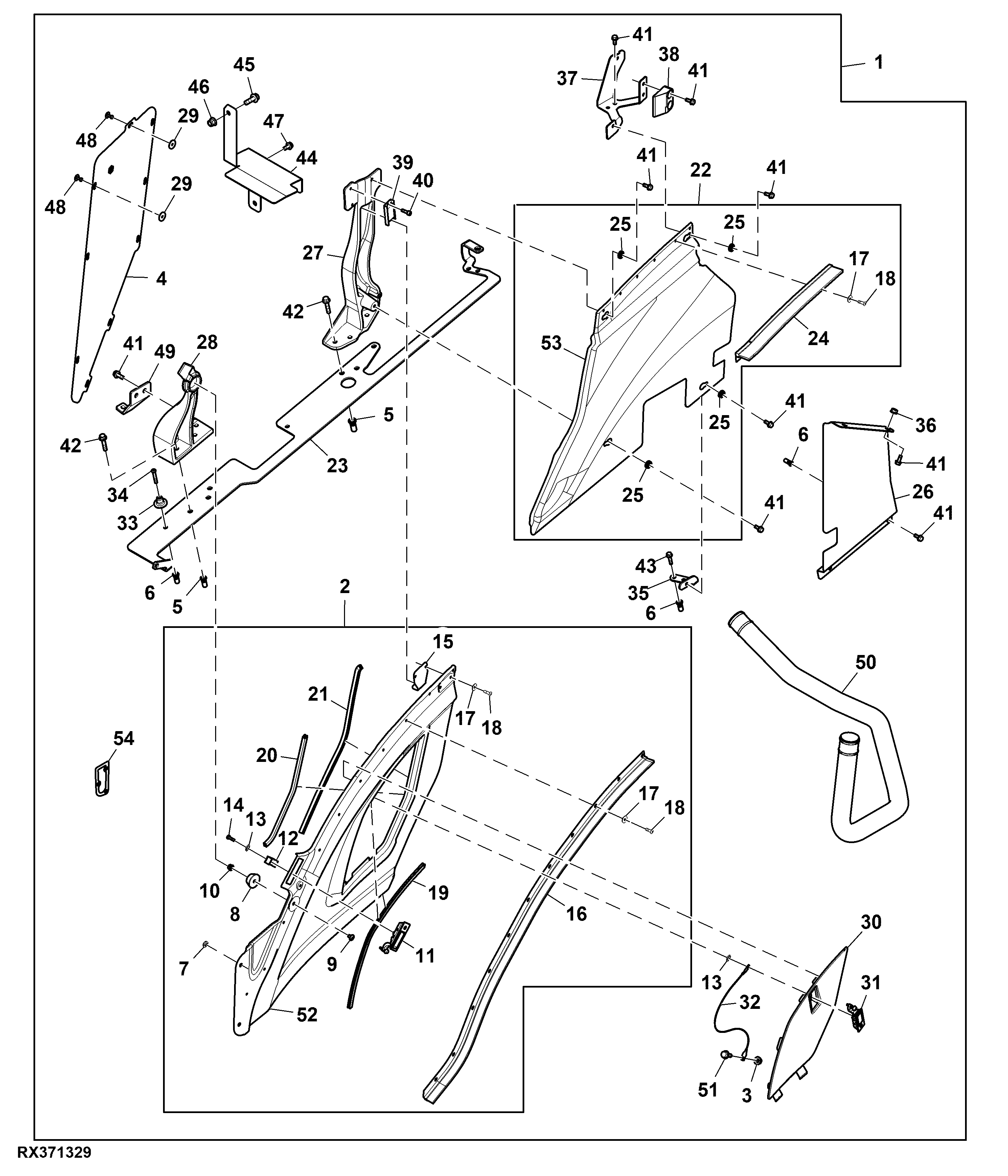

Engine Side Cover, 13.5 L T2/ T3 Engine, LH, Attachment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	BRE10474	1	Cover	-
2	RE594105	1	Panel	INCLUDES (13) 24M7138, (13) R568114
3	14M7303	1	Flange Nut	M6
4	R568207	1	Screen	-
5	R569938	6	Nut	-
6	R569937	6	Nut	-
7	R564210	2	Bumper	-
8	TCU31276	1	Bumper	-
9	19M10530	1	Screw	M8 X 12
10	14M7573	1	Flange Nut	M8
11	RE592748	1	Latch	-
12	R568109	1	Plate	-
13	12H316	2	Lock Washer	0.216"
14	21M7686	1	Screw	M5 X 20
15	R569173	1	Bracket	-
16	R566397	1	Seal	-
17	24M7138	19	Washer	5.300 X 15 X 1 mm
18	R568114	19	Rivet	-
19	R564940	1	Isolator	-
20	R564941	1	Isolator	-
21	R564597	1	Isolator	-
22	RE594107	1	Panel	INCLUDES (6) 24M7138, (6) R568114
23	R567794	1	Template	-
24	R568356	1	Seal	-
25	R566444	4	Isolator	-
26	R568255	1	Panel	-
27	R565850	1	Bracket	-
28	R565154	1	Bracket	-
29	R232527	9	Washer	-
30	R564191	1	Cover	-
31	RE592747	1	Latch	-
32	R111289	1	Cable	Length = 570 mm
33	RE594013	2	Isolator	-
34	R536148	2	Screw	-
35	RE592688	1	Bracket	-
36	14M7298	2	Flange Nut	M8
37	RE592938	1	Bracket	-
38	R566822	1	Guide	-
39	AM102170	1	Magnet	-
40	19M8299	2	Screw	M5 X 16
41	19M7866	14	Screw	M8 X 20
42	19M7806	6	Screw	M10 X 50
43	19M7897	2	Screw	M8 X 35
44	R565419	1	Guard	-
45	19M7786	1	Screw	M10 X 30
46	14M7400	1	Lock Nut	M10
47	19M7865	1	Screw	M8 X 16
48	R55326	9	Rivet	-
49	RE590588	1	Bracket	-
50	R564785	1	Tube	Aspirator
51	R153675	1	Screw	-
52	RE589898	1	Panel	ORDER RE594105
53	R565267	1	Panel	ORDER RE594107
54	RE63439	1	Gasket	-
