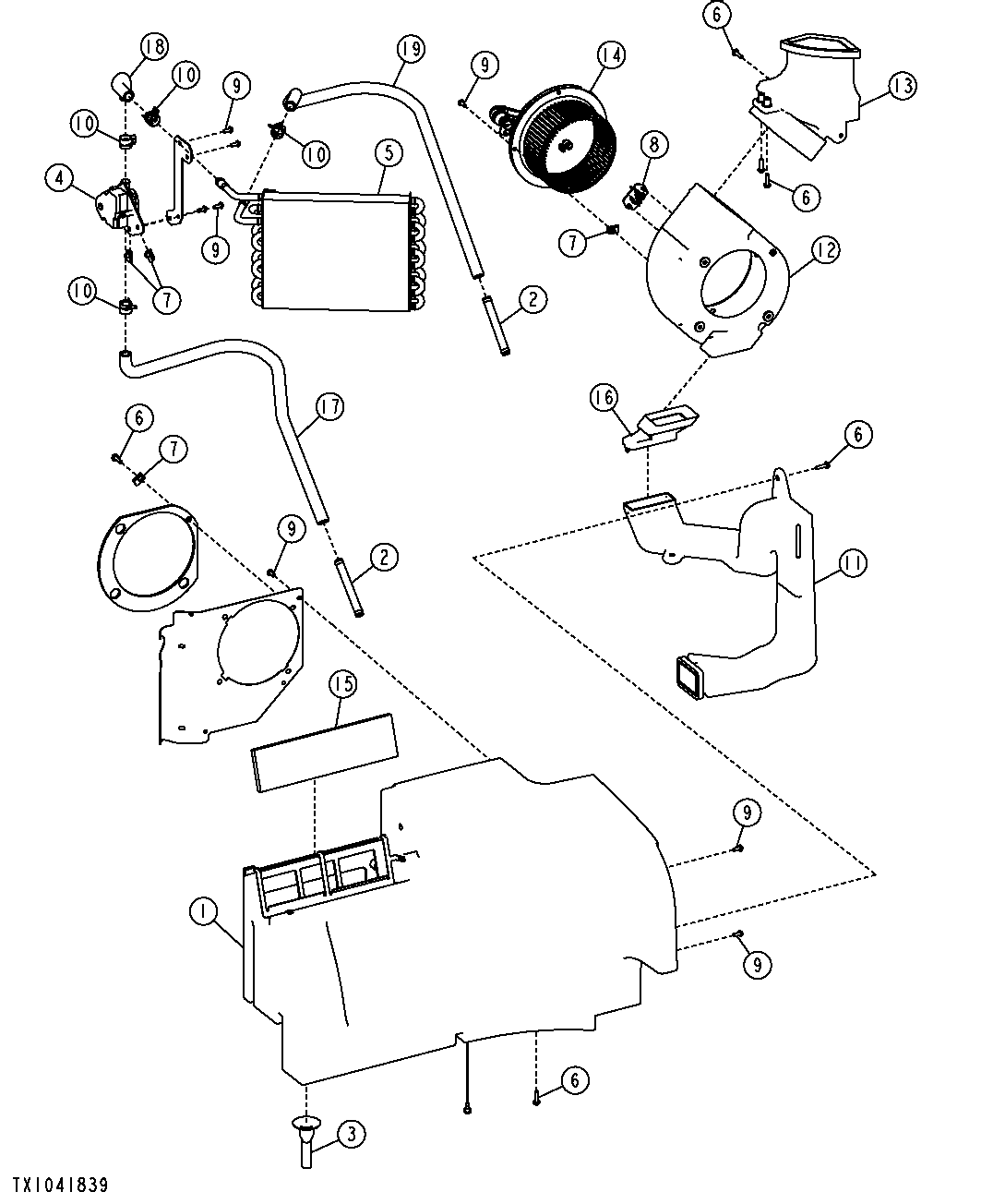

HEATER MODULE ASSEMBLY COMPONENTS ( - 649525)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	3	Part 1	(ORDER AT334360)(INCLUDES SEALS)
2	R118305	2	Coupling	-
3	AT191178	1	Funnel	-
4	AT388611	1	Valve	(SUB FOR AT301492)
4	37H95	5	Screw	-
4	AT388617	1	Valve	-
4	AT393961	1	Actuator	-
4	T250874	1	Adapter Fitting	-
5	AT362081	1	Heater	(SUB FOR AT330141)
6	19M7863	9	Screw	M6 X 25
7	M84972	10	Nut	-
8	RE49636	1	Resistor	-
9	T178251	14	Cap Screw	-
10	T184924	4	Hose Clamp	-
11	AT188636	1	Air Duct	-
12	AT188767	1	Housing	-
13	T183430	1	Air Duct	-
14	AT365432	1	Blower Motor	(SUB FOR AT188768)
15	T183432	1	Filter	-
16	T183599	1	Boot	-
17	-	1	Part 21	(ORDER AT325614)
18	-	1	Part 22	(ORDER AT325614)
19	-	1	Part 23	(ORDER AT325614)
20	AT325614	1	Hose Kit	Not Illustrated, (INCLUDES KEYS 17, 18 AND 19)

HEATER MODULE ASSEMBLY COMPONENTS ( - 649525)

Нет текстового описания
