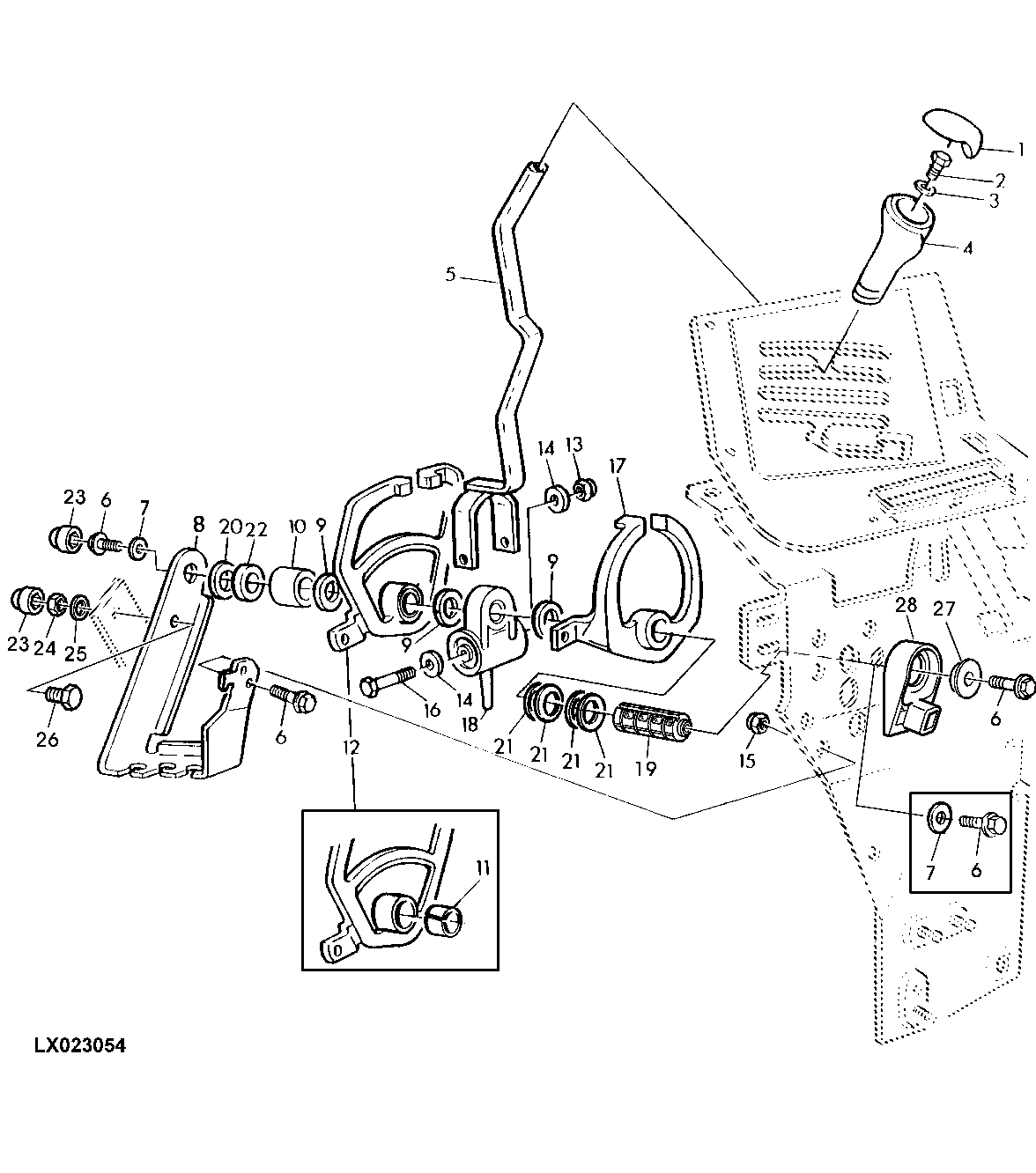

RANGE SHIFTING (POWRQUAD WITH REVERSER CONTROL AT SHIFT CONSOLE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L113018	1	Insert	-
2	19M7560	1	Cap Screw	M6 X 16
3	24M7139	1	Washer	6.400 X 18 X 1.600 mm
4	L77805	1	Knob	-
5	AL110859	1	Shifter Rod	-
6	M78508	4	Cap Screw	M8 X 20
7	24M7024	2	Washer	9 X 28 X 3 mm
8	L112053	1	Support	-
9	L77963	3	Washer	TK= 2.0MM (3/64")
10	L101929	1	Bushing	-
11	R198159	1	Bushing	(SUB FOR L77978)
12	AL117583	1	Quadrant	(SUB FOR AL110850)
13	14M7166	1	Lock Nut	M8
14	L79335	2	Washer	-
15	14M7416	2	Flange Nut	M8
16	19M8403	1	Cap Screw	M8 X 75, (10.9)
17	AL117582	1	Quadrant	INCL KEY 11 (SUB FOR AL110849)
18	AL110860	1	Support	INCL KEY 11
19	L113994	1	Pin Fastener	(SUB FOR L110566)
20	L111988	1	Washer	TK= 1.0MM (3/64")
20	L111987	1	Washer	TK= 1.5MM (1/16")
20	L77963	1	Washer	TK= 2.0MM (5/64")
21	L112469	4	Shim	-
22	L113225	1	Washer	TK= 6.0MM (15/64")
23	L32394	2	Cap	-
24	14M7273	1	Nut	M8
25	24M7055	1	Washer	8.400 X 16 X 1.600 mm
26	19M7139	1	Cap Screw	M8 X 20
27	L116263	1	Washer	-
28	L116262	1	Bushing	-

RANGE SHIFTING (POWRQUAD WITH REVERSER CONTROL AT SHIFT CONSOLE)
