Открытый узел

Pilot Control (Single Function)

Pilot Control (Single Function)

Pilot Control (Single Function)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

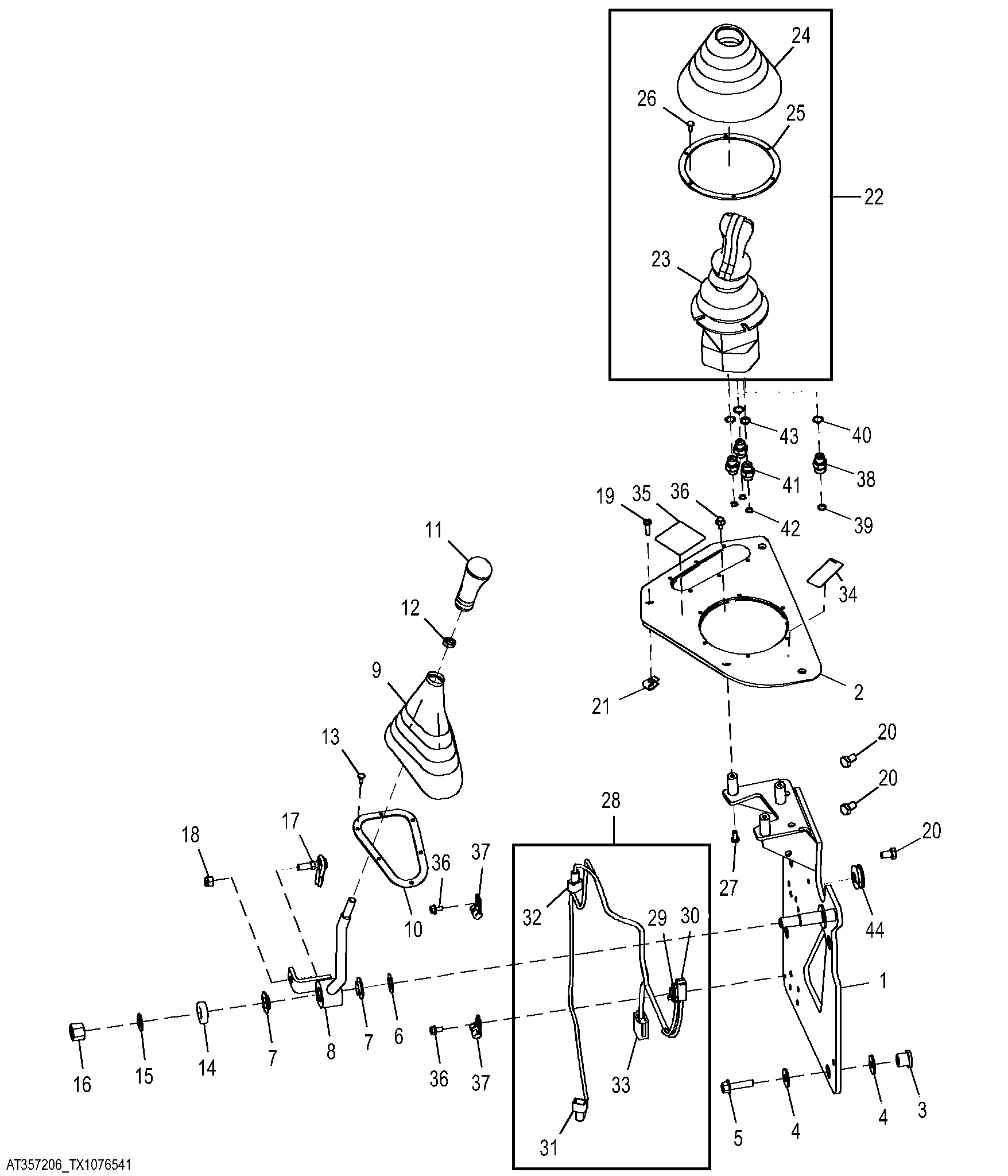

Pilot Control (Single Function)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT311456	1	Support	-
2	AT363784	1	Cover	-
3	U42208	4	Isolator	-
4	24M7296	8	Washer	10.500 X 30 X 2.500 mm
5	19M8162	4	Screw	M10 X 40
6	T13333	1	Shim	-
7	T104220	2	Washer	-
8	AT186534	1	Lever	-
9	T183448	1	Boot	-
10	T183401	1	Ring	-
11	AT186690	1	Knob	-
12	14M7415	1	Nut	M12
13	T183882	6	Clip	-
14	T104482	1	Bushing	-
15	24H1269	1	Washer	21/32" X 1-1/8" X 0.060"
16	U44915	1	Lock Nut	-
17	AT65619	1	Ball Joint	-
18	M68954	1	Lock Nut	-
19	T134895	4	Self-Locking Screw	-
20	19M8324	3	Cap Screw	M10 X 16
21	R134098	3	Nut	-
22	AT330903	1	Multi-Functional Controller	Pilot Controller
22	AT330905	1	Harness Kit	-
23	-	1	Part 24	Components Listed On Separate Pages, NSEP, ORDER AT330903
24	AT192951	1	Boot	-
25	T186287	1	Ring	-
26	T183882	6	Clip	-
27	T133674	3	Self-Locking Screw	-
28	AT357317	1	Wiring Harness	Pilot Control
29	57M8018	1	Electrical Connector Assy	To Pilot Control Joystick
30	57M8015	1	Electrical Connector Assy	To Pilot Control Joystick
31	57M8655	1	Elec.Connect Locking Device	Tong Close
31	57M8951	2	Elec. Connector Terminal	-
31	57M8515	2	Elec. Connector Seal	-
32	57M8655	1	Elec.Connect Locking Device	Tong Open
32	57M8951	2	Elec. Connector Terminal	-
32	57M8515	2	Elec. Connector Seal	-
33	57M8023	1	Elec. Connector Housing	To Load Center
34	T186493	1	Label	Tong Detent
35	T186281	1	Label	Single Function Lever
36	19M7774	5	Screw	M6 X 12
37	T74410	2	Clamp	-
38	38H1160	1	Adapter Fitting	-
39	T77613	1	O-Ring	-
40	R26448	1	O-Ring	-
41	38H1168	3	Adapter Fitting	-
42	T77814	3	O-Ring	-
43	R26448	3	O-Ring	-
44	R71351	1	Grommet	SUB FOR R65476
