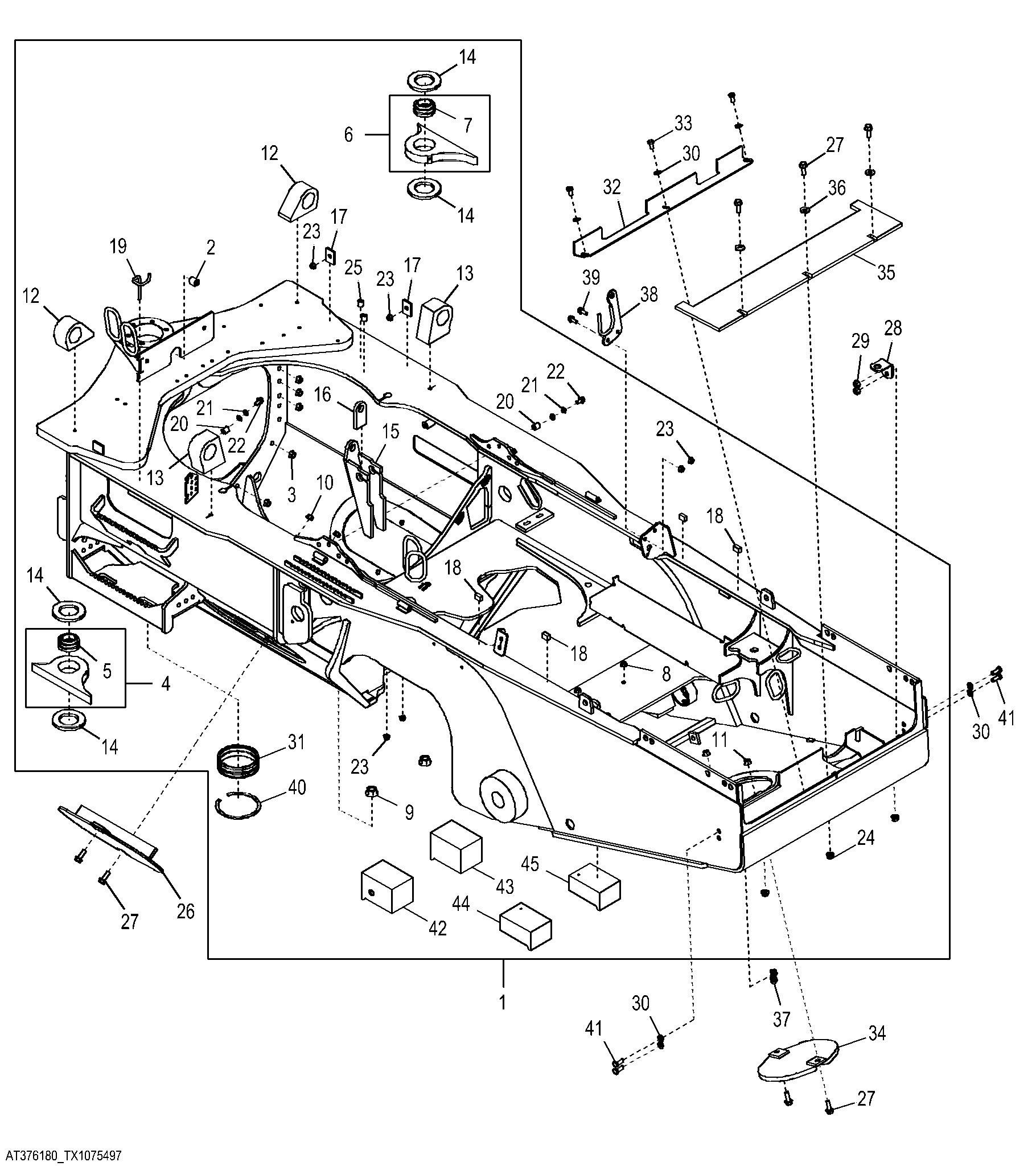

Engine Frame (Direct Drive) (1200 Axles)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT376182	1	Frame	Convenience Assembly
2	T121416	1	Bushing	-
3	14M7443	10	Flange Nut	M12
4	AT327884	1	Support	Convenience Assembly
5	AT157173	1	Self-Aligning Bushing	-
6	AT327884	1	Support	Convenience Assembly
7	AT157173	1	Self-Aligning Bushing	-
8	14M7296	2	Flange Nut	M10
9	14M7474	2	Flange Nut	M20
10	14M7443	2	Flange Nut	M12
11	14M7443	2	Flange Nut	M12
12	T162639	2	Plate	-
13	T162638	2	Plate	-
14	T161173	4	Bushing	-
15	T162007	2	Gusset	-
16	T162008	1	Strap	-
17	T130362	2	Strap	-
18	AT18397	4	Frame	-
19	T162096	1	Hook	-
20	T72414	2	Bushing	-
21	24M7239	4	Washer	10.700 X 21 X 2.500 mm
22	19M7784	2	Screw	M10 X 20
23	14M7296	6	Flange Nut	M10
24	14M7443	3	Flange Nut	M12
25	T72414	2	Bushing	-
26	AT140352	2	Door	-
27	19M7790	9	Screw	M12 X 35
28	AT330973	1	Bracket	-
29	14M7443	2	Flange Nut	M12
30	24M7047	7	Washer	13 X 24 X 2.500 mm
31	T224248	2	Bushing	-
32	T224154	1	Angle	-
33	19M8017	3	Cap Screw	M12 X 20
34	AT196744	1	Door	-
35	T223532	1	Isolator	-
36	T29342	3	Washer	-
37	14M7299	2	Flange Nut	M12
38	AT378784	1	Bracket	-
39	19M7785	2	Screw	M10 X 25
40	F811075	2	Snap Ring	-
41	19M8011	4	Cap Screw	M12 X 30
42	T208561	1	Support	Right Rear
43	T208560	1	Support	Left Rear
44	T208667	1	Support	Right Front
45	T208668	1	Support	Left Front

Engine Frame (Direct Drive) (1200 Axles)
