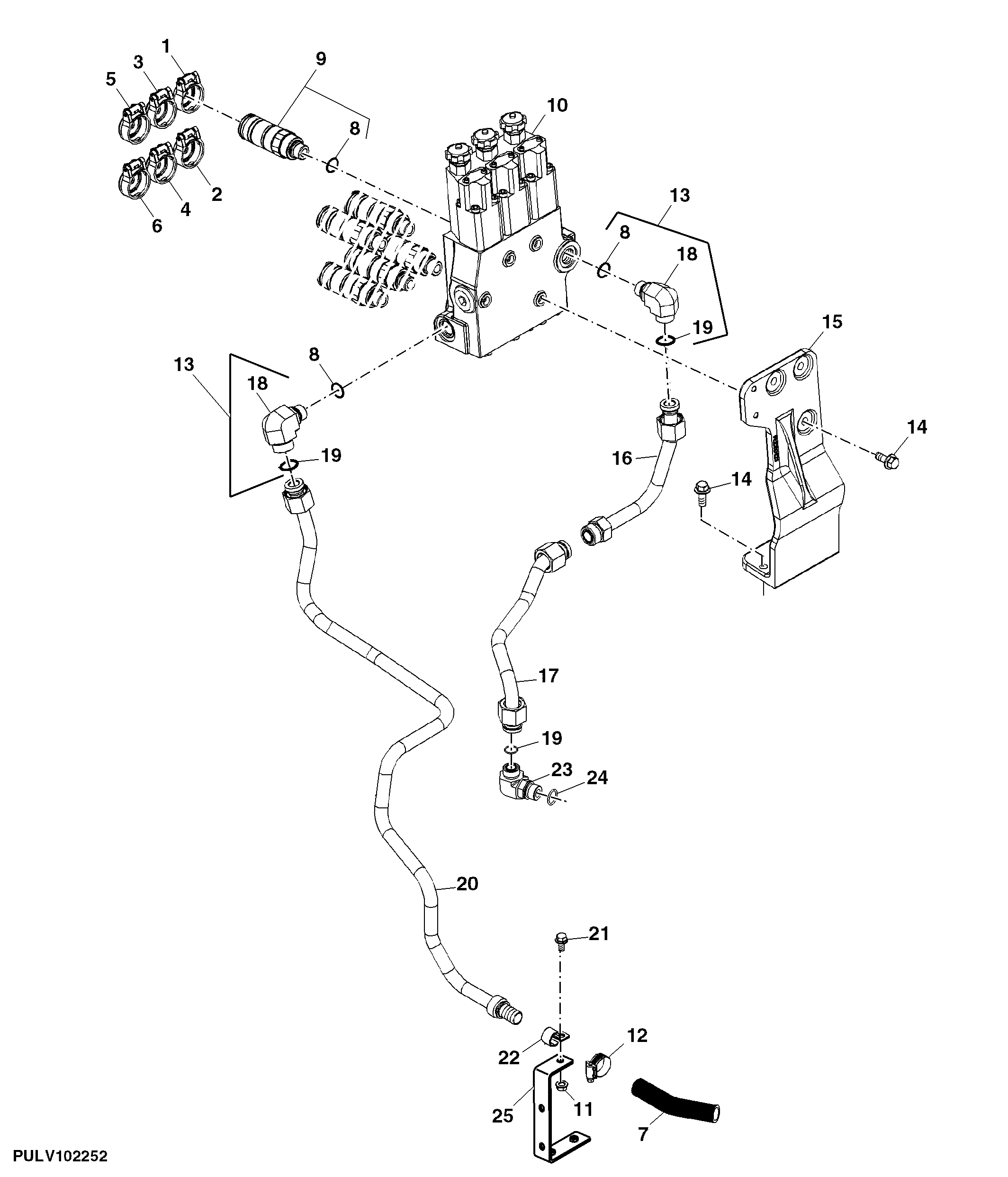

Hydraulic Lines Triple Rear Scv, Straddle mount (460001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE268228	1	Cap	(1E)
2	RE268229	1	Cap	(1R)
3	RE268230	1	Cap	(2E)
4	RE268231	1	Cap	(2R)
5	RE268232	1	Cap	(3E)
6	RE268233	1	Cap	(3R)
7	TY22563	1	Bulk Hose	100 MM (4.0 IN), (CUT TO LENGTH)
8	51M7045	8	O-Ring	19.300 X 2.200 mm
9	RE255758	6	Hyd. Quick-Connect Coupler	(INCLUDES AL205022 AND AL112953)
9	AL205022	6	Seal Kit	(SUB FOR AL166745) (CONTAINS (10) EACH OF BACKUP AND O-RINGS)
9	AL112953	6	Seal Kit	-
10	SJ11183	1	Selective Control Valve	INCLUDES (3) SJ20573
10	SJ20573	3	Seal Kit	-
11	14M7298	1	Flange Nut	M8
12	TY22467	2	Clamp	SUB FOR AR21839 AND AT18904
13	61M5066	2	Elbow Fitting	-
14	19M7167	6	Cap Screw	M10 X 25
15	SJ12133	1	Bracket	-
16	RE227203	1	Oil Line	-
17	RE227204	1	Oil Line	-
18	38H5066	2	Elbow Fitting	-
19	T77858	2	O-Ring	-
20	RE243874	1	Oil Line	-
21	19M7865	1	Screw	M8 X 16, (HS, HEAD MARKED 10.9)
22	AH78237	1	Clamp	-
23	38H5019	1	Elbow Fitting	-
24	51M7047	1	O-Ring	23.600 X 2.900 mm
25	RE205003	1	Bracket	-

Hydraulic Lines Triple Rear Scv, Straddle mount (460001 - )

Нет текстового описания
