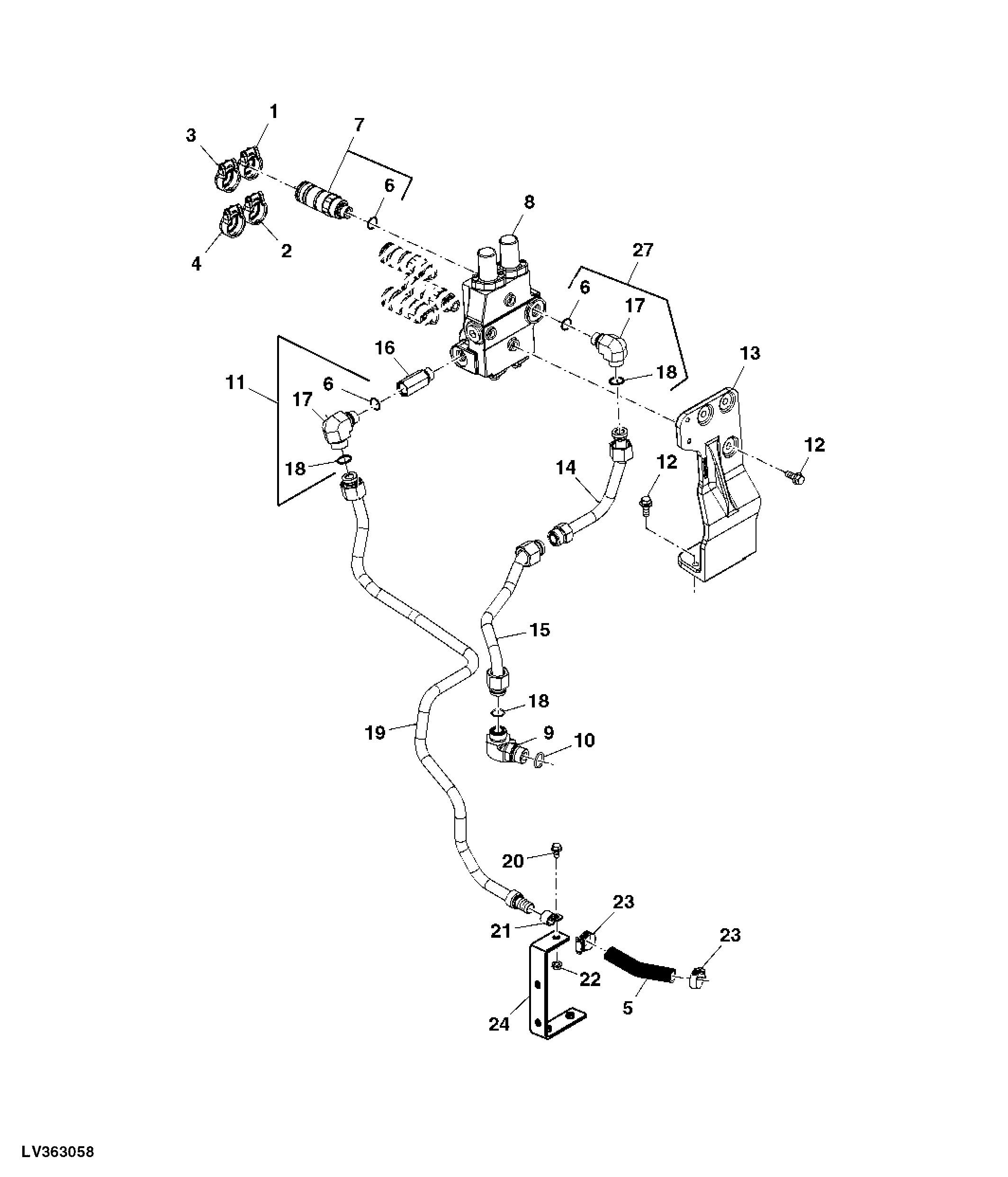

Hydraulic Lines, Dual Rear SCV

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE268228	1	Cap	(1E)
1	RE219263	1	Cap	(1E)
2	RE219264	1	Cap	(1R)
2	RE268229	1	Cap	(1R)
3	RE219265	1	Cap	(2E)
3	RE268230	1	Cap	(2E)
4	RE219266	1	Cap	(2R)
4	RE268231	1	Cap	(2R)
5	TY22563	1	Bulk Hose	100 MM (4.0 IN), (CUT TO LENGTH)
6	51M7045	6	O-Ring	19.300 X 2.200 mm
7	RE255758	4	Hyd. Quick-Connect Coupler	(INCLUDES AL205022 AND AL112953)
7	AL205022	4	Seal Kit	(SUB FOR AL166745) (CONTAINS (10) EACH OF BACKUP AND O-RINGS)
7	AL112953	4	Seal Kit	-
8	RE225816	1	Selective Control Valve	(Cab (- 470000), Straddle Mount (- 460000)) (SEE SEPARATE ASSEMBLY)
8	SJ12131	1	Selective Control Valve	(Cab (470001-), Straddle Mount (460001-)) (SEE SEPARATE ASSEMBLY)
9	38H5019	1	Elbow Fitting	-
10	51M7047	1	O-Ring	23.600 X 2.900 mm
11	61M5066	2	Elbow Fitting	-
12	19M7167	5	Cap Screw	M10 X 25
13	SJ12133	1	Bracket	SUB FOR RE229023
14	RE227203	1	Oil Line	-
15	RE227204	1	Oil Line	-
16	RE181847	1	Fitting	-
17	38H5066	2	Elbow Fitting	-
18	T77858	3	O-Ring	-
19	RE243874	1	Oil Line	-
20	19M7865	1	Screw	M8 X 16, (HS, HEAD MARKED 10.9)
21	AH78237	1	Clamp	-
22	14M7298	1	Flange Nut	M8
23	TY22467	2	Clamp	(Cab (- 470000), Straddle Mount (- 460000))
23	AT18904	2	Clamp	(Cab (470001-), Straddle Mount (460001-))
24	RE205003	2	Bracket	-
25	38H5019	1	Elbow Fitting	-
26	51M7047	1	O-Ring	23.600 X 2.900 mm
27	61M5066	1	Elbow Fitting	-
