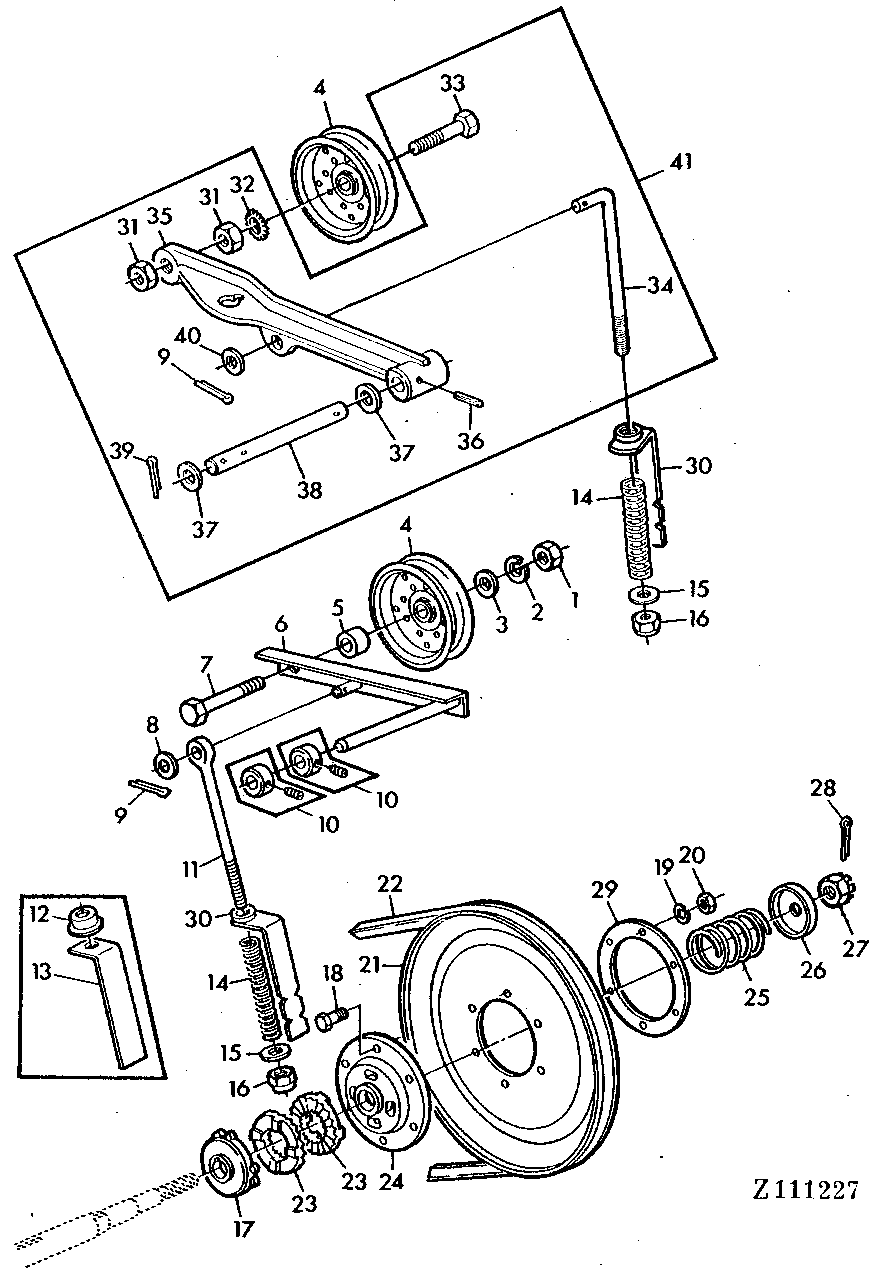

TAILINGS ELEVATOR DRIVE [04C03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7142	1	Nut	M16
2	12M7017	1	LOCK WASHER	16.200 MM
3	24M7113	1	Washer	17 X 28 X 3 MM
4	AZ35611	1	IDLER	-
5	Z29422	1	Spacer	-
6	AZ35563	1	LEVER	(ORDER AZ38317)
7	19M7369	1	Cap Screw	M16 X 60
8	24M6502	1	Washer	10 X 16 X 1.200 MM
9	11M7013	1	COTTER PIN	3.200 X 18 MM
10	AZ20030	2	ECCENTRIC LOCKING COLLAR	-
11	Z44989	1	EYEBOLT	-
12	Z31550	1	BUSHING	(FOR Z 44990)
13	Z44990	1	Angle	(ORDER Z46373)
14	L20624	1	Compression Spring	-
15	L18519	1	WASHER	-
16	14M7167	1	Lock Nut	M10
17	Z10033	1	DRIVER	-
18	19M7163	6	Cap Screw	M8 X 25
19	12M7008	6	LOCK WASHER	8 MM
20	14M7029	6	Nut	M8
21	Z44988	1	PULLEY	-
22	Z45026	1	V-Belt	-
23	Z699H	2	SLIP CLUTCH	-
24	Z10030	1	HUB	-
25	Z20555	1	COMPRESSION SPRING	-
26	Z20556	1	ROUND RETAINER	-
27	14M7186	1	NUT	M18
28	11M7024	1	Cotter Pin	4 X 36 MM
29	Z20736	1	WASHER	-
30	Z46373	1	POINTER	(SUB FOR Z44990)
31	14M7260	2	Nut	M16
32	12M7052	1	LOCK WASHER	17 MM
33	19M7399	1	CAP SCREW	M16 X 85
34	Z47844	1	HOOK BOLT	-
35	Z11807	1	LEVER	-
36	34M7062	1	Spring Pin	5 X 32 MM
37	24M7049	2	Washer	17.500 X 30 X 3 MM
38	Z44992	1	PIN FASTENER	-
39	11M7021	1	Cotter Pin	4 X 25 MM
40	24M7040	1	Washer	11 X 20 X 2 MM
41	AZ38317	1	TIGHTENER	-
