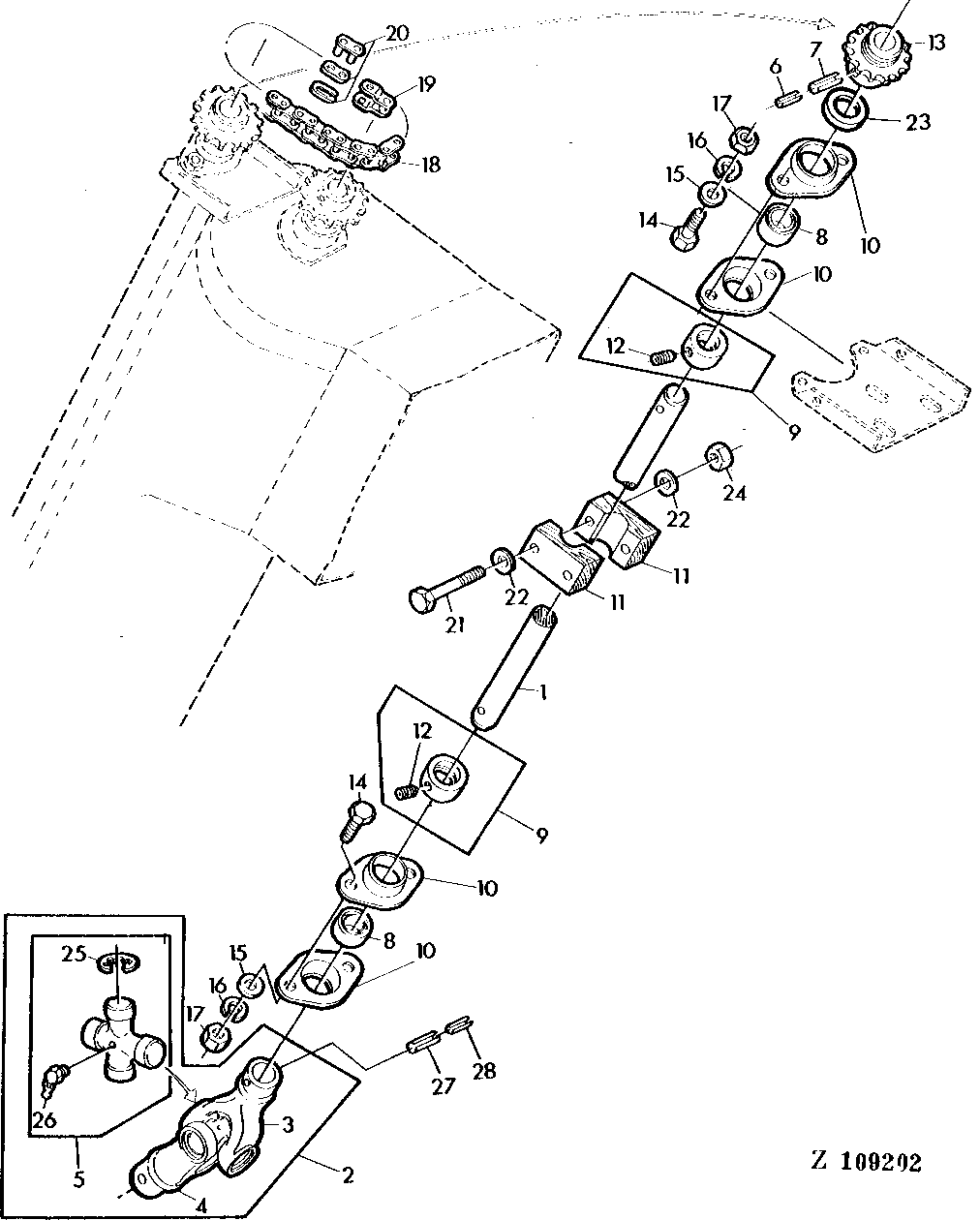

OUTER UNLOADING AUGER UNIVERSAL DRIVE [04D12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	Z33528	1	SHAFT	(ORDER Z48034 AND Z11683 AND AZ38318 AND 34M7048 AND 34M7050)
2	AZ32225	1	UNIVERSAL JOINT	-
3	Z11457	1	UNIVERSAL JOINT YOKE	-
4	Z11456	1	UNIVERSAL JOINT YOKE	-
5	AZ32226	1	SPIDER	-
6	34M7043	1	Spring Pin	6 X 45 MM
7	34M7070	1	Spring Pin	10 X 45 MM
8	JD39103	2	BALL BEARING	-
9	AZ10045	2	Eccentric Locking Collar	-
10	Z30026	4	PRESSED FLANGED HOUSING	-
11	Z33527	2	BEARING	-
12	AZ19844	2	SET SCREW	KIT
13	Z11152	1	CHAIN SPROCKET	18 TEETH
14	19M7166	1	Cap Screw	M10 X 20
15	24M7040	1	Washer	11 X 20 X 2 MM
16	12M7013	1	LOCK WASHER	10.200 MM
17	14M7140	1	Nut	M10
18	AZ36600	1	ROLLER CHAIN	LINKS, INCL. KEYS 19,20
19	AZ36221	1	CHAIN LINK	-
20	AZ36220	1	CHAIN LINK	-
21	19M7270	2	Cap Screw	M8 X 65
22	24M7036	1	Washer	9 X 16 X 1.600 MM
23	Z26248	1	WASHER	-
24	14M7166	1	Lock Nut	M8
25	Z43195	4	SNAP RING	-
26	58M7010	1	Lubrication Fitting	M10 X 1
27	34M7054	1	Spring Pin	10 X 50 MM
28	34M7044	1	Spring Pin	6 X 50 MM

OUTER UNLOADING AUGER UNIVERSAL DRIVE [04D12]

Нет текстового описания
