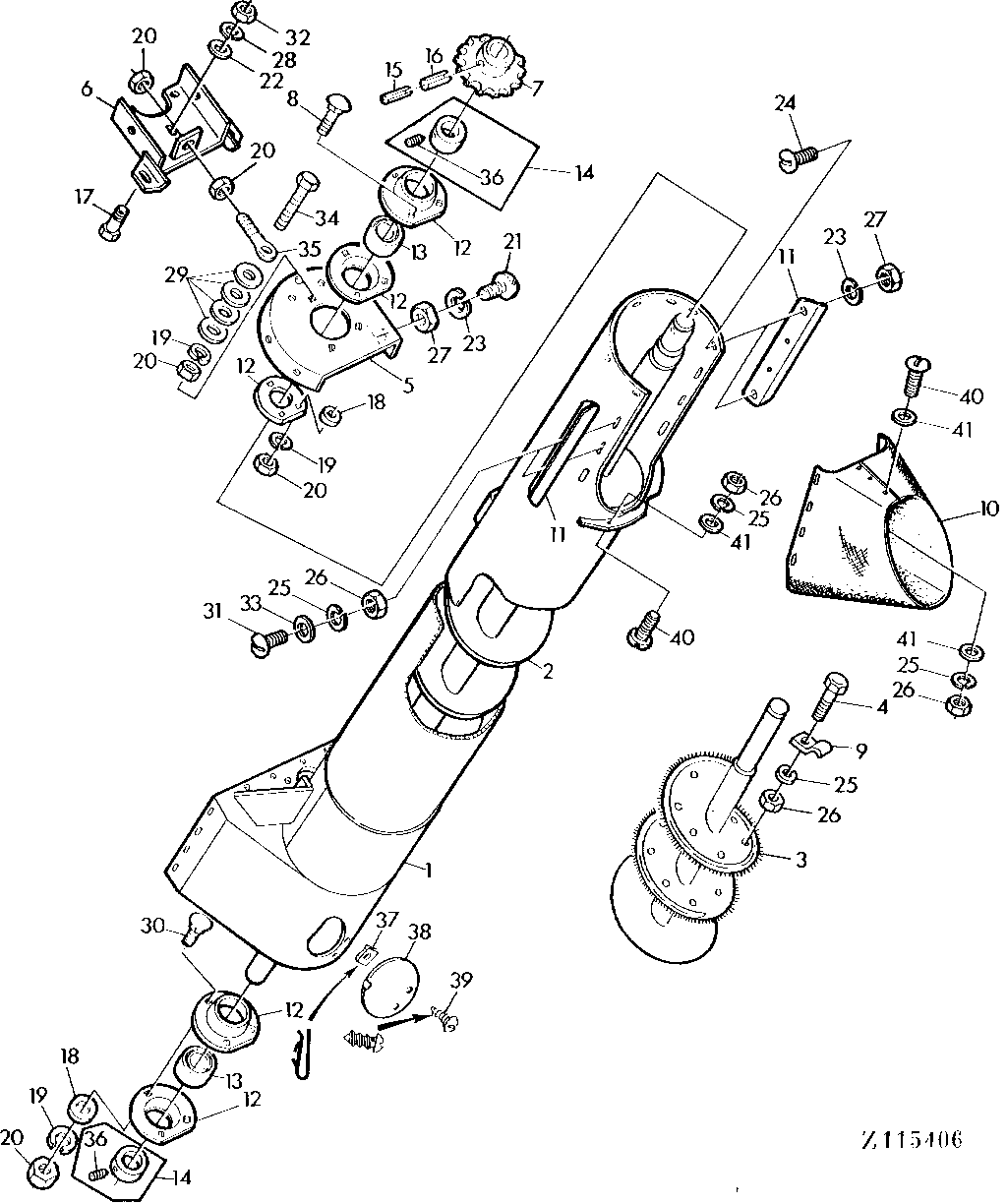

OUTER UNLOADING AUGER AND HOUSING [04D08]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ31768	1	SPOUT	-
2	AZ36246	1	AUGER	(ORDER AZ38258 AND Z11817 AND 40M1831 AND (6) 24M7302 AND (3) 24M3533)
3	AZ27913	1	BRUSH	-
4	19M6614	1	Cap Screw	M6 X 12
5	Z38547	1	COVER	-
6	AZ40608	1	RETAINER	(SUB FOR AZ25101)
7	Z11434	1	CHAIN SPROCKET	13 TEETH
8	03M7017	2	Bolt	M10 X 25
9	Z38597	19	CLAMP	-
10	Z45461	1	SPOUT	-
11	Z38539	2	REINFORCEMENT	-
12	Z38395	5	PRESSED FLANGED HOUSING	-
13	JD39103	2	BALL BEARING	-
14	AZ10045	2	Eccentric Locking Collar	-
15	34M7043	1	Spring Pin	6 X 45 MM
16	34M7070	1	Spring Pin	10 X 45 MM
17	19M7268	2	Cap Screw	M12 X 25
18	24M7040	1	Washer	11 X 20 X 2 MM
19	12M7013	1	LOCK WASHER	10.200 MM
20	14M7140	1	Nut	M10
21	21M7081	1	SCREW	M8 X 15
22	24M7038	2	Washer	13.500 X 24 X 2.500 MM
23	12M7008	1	LOCK WASHER	8 MM
24	21M7125	1	SCREW	M8 X 25
25	12M7012	1	LOCK WASHER	6 MM
26	14M7027	1	NUT	M6
27	14M7029	1	Nut	M8
28	12M7014	2	Lock Washer	12 MM
29	24M7028	1	Washer	10.500 X 20 X 2 MM
30	03M7085	6	Bolt	M10 X 30
31	21M7085	1	SCREW	M6 X 20
32	14M7031	2	Nut	M12
33	24M7100	3	Washer	6.600 X 22 X 2 MM
34	19M7180	3	Cap Screw	M10 X 45
35	Z36681	1	EYEBOLT	-
36	AZ19844	2	SET SCREW	-
37	Z20443	2	NUT	-
38	Z22294	1	COVER	-
39	37M7049	2	SCREW	5,5 X 13MM
40	21M7159	1	Screw	M6 X 25
41	Z26250	8	Washer	-
