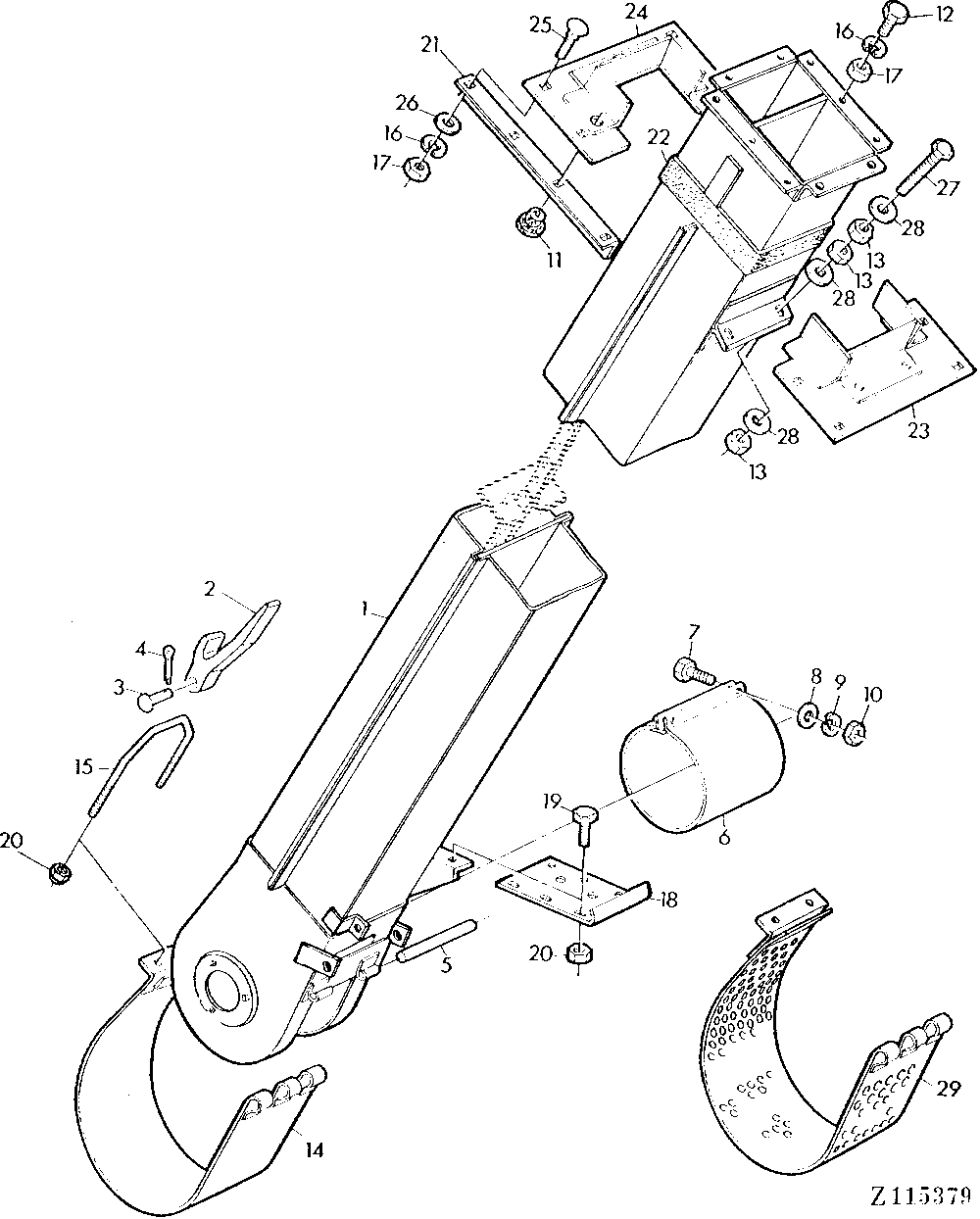

LOWER CLEAN GRAIN ELEVATOR HOUSING [04B09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ38187	1	ELEVATOR	-
1	AZ35413	1	ELEVATOR	(SUB AZ38187 WITH AZ38334)
2	Z11406	1	LEVER	-
3	Z21059	1	Pin Fastener	-
4	11M7009	1	Cotter Pin	2 X 16 MM
5	Z20627	1	PIN FASTENER	-
6	AZ35683	1	EXTENSION	-
7	19M7286	2	Cap Screw	M6 X 25
8	Z26250	1	Washer	-
9	12M7012	1	LOCK WASHER	6 MM
10	14M7165	1	Lock Nut	M6
11	Z36838	1	PLUG	-
12	19M7162	1	Cap Screw	M8 X 16
13	14M7140	1	Nut	M10
14	AZ35409	1	DOOR	-
15	Z20619	1	U-BOLT	-
16	12M7008	1	LOCK WASHER	8 MM
17	14M7029	1	Nut	M8
18	Z20523	1	SUPPORT	-
19	19M7139	1	Cap Screw	M8 X 20
20	14M7166	1	Lock Nut	M8
21	Z33475	2	ANGLE	-
22	Z34340	2	WEATHERSTRIP	-
23	AZ37482	1	SHIELD	(SUB FOR AZ22539)
24	AZ31146	1	Shield	-
25	03M7054	1	Bolt	M8 X 20
26	24M7036	1	Washer	9 X 16 X 1.600 MM
27	19M8049	1	Cap Screw	M10 X 80
28	24M7040	1	Washer	11 X 20 X 2 MM
29	AZ40790	1	FLAP	AS REQUIRED

LOWER CLEAN GRAIN ELEVATOR HOUSING [04B09]

Нет текстового описания
