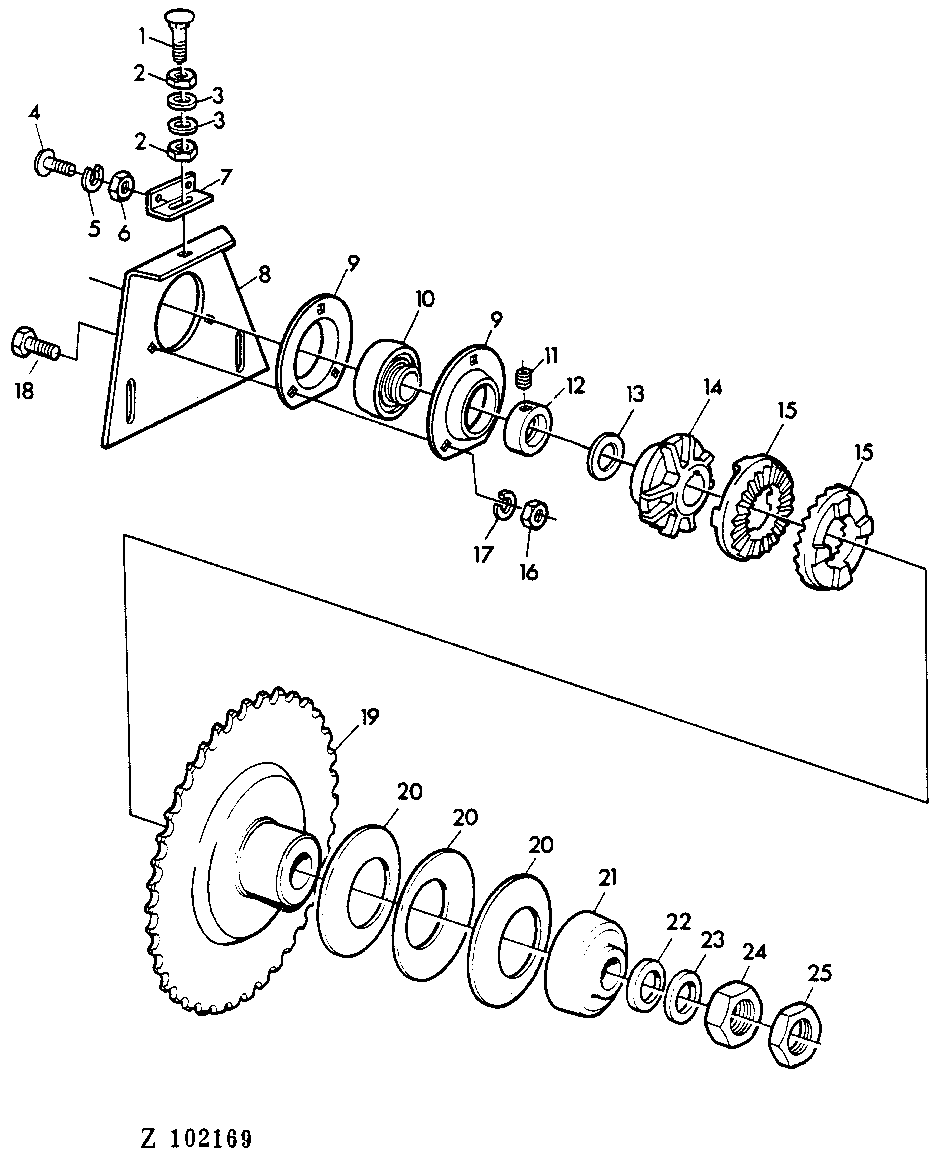

SLIP CLUTCH(CUTTING PLATFORM AUGER) [03F17]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7123	1	BOLT	M10X110
2	14M7140	1	Nut	M10
3	24M7040	1	Washer	11MM
4	21M7140	2	SCREW	M8X18
5	12M7008	2	LOCK WASHER	8MM
6	14M7029	2	Nut	M8
7	Z25698	1	HOLDER	-
8	Z25699	1	ADJUSTER	-
9	Z38395	2	PRESSED FLANGED HOUSING	-
10	JD39103	1	BALL BEARING	-
11	AZ19844	1	SET SCREW	KIT
12	AZ10045	1	Eccentric Locking Collar	INCL KEY 11
13	Z26248	1	WASHER	-
14	Z10797	1	DRIVER	-
15	Z699H	2	SLIP CLUTCH	-
16	14M7140	3	Nut	M10
17	12M7013	3	LOCK WASHER	10MM
18	19M7166	3	Cap Screw	M10X20
19	Z10848	1	CHAIN SPROCKET	Z = 44
19	Z10849	1	CHAIN SPROCKET	Z = 52
20	Z29634	3	DISK SPRING	-
21	Z10775	1	THRUST WASHER	-
22	Z31187	1	WASHER	-
23	24M7127	1	WASHER	25X44X4MM
24	14M7143	1	Nut	M24
25	14M7212	1	NUT	M24

SLIP CLUTCH(CUTTING PLATFORM AUGER) [03F17]
