Открытый узел

Вал промежуточный 1-ый

Вал промежуточный 1-ый

Серийный номер

Бренд

Versatile

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

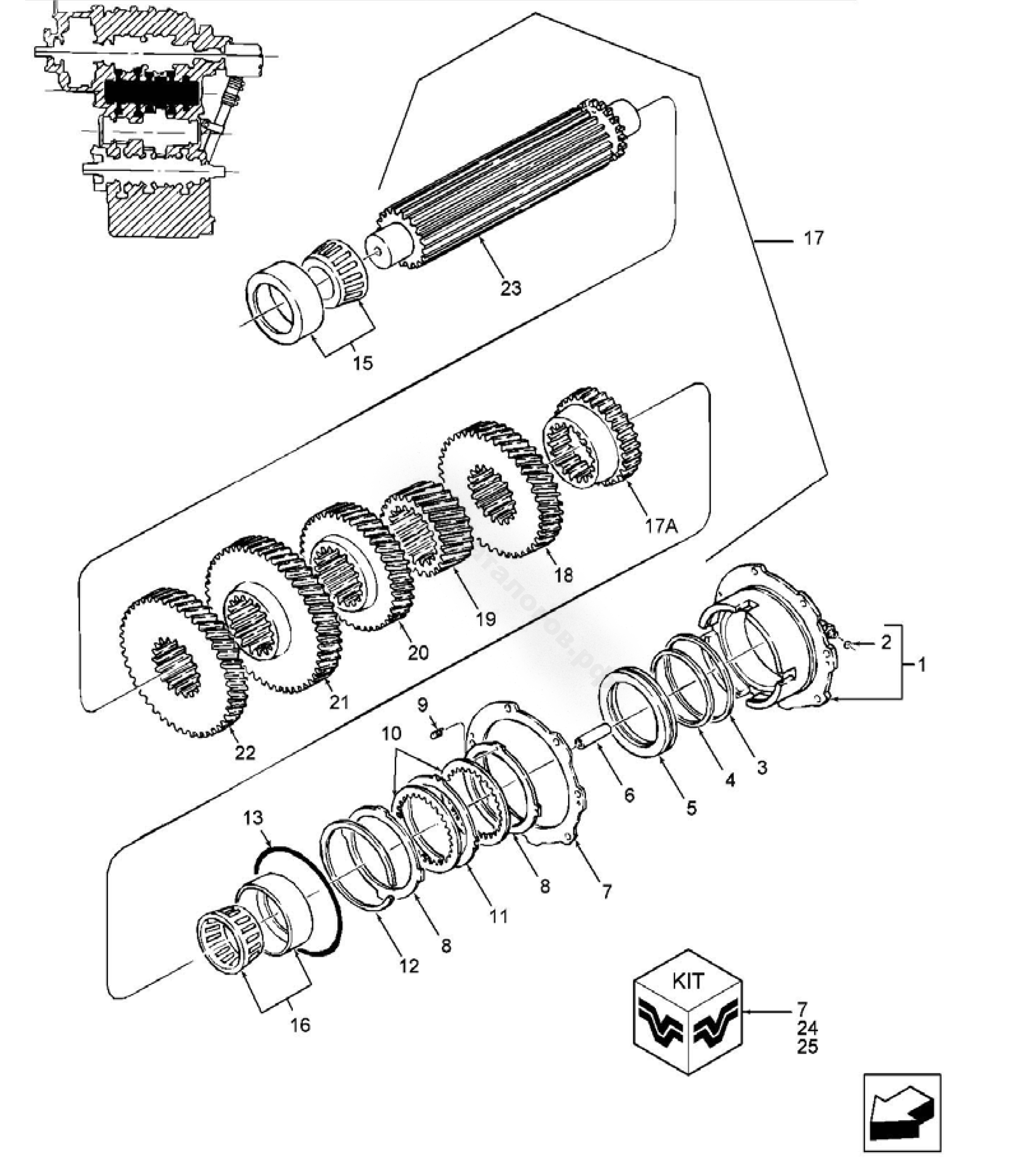

Вал промежуточный 1-ый

07D04

№ на схеме	Серийный номер	Кол-во	Название	Описание
7	86001298	1	Комплект шайб для трансмиссии	-
1	86025268	1	Крышка с отверстием	-
1	86011719	1	Крышка	-
2	86001347	1	Дроссель	Dia-1.8, M8x1.25-8
3	86001297	1	Стопорное кольцо внешнее 1-го промежуточного вала	-
4	86001296	1	Стопорное кольцо внутреннее 1-го промежуточного вала	-
5	86025269	1	Поршень 1-го промежуточного вала	-
5	86001352	1	Поршень тормоза сцепления	12-Speed
6	86001348	1	Трубка	-
8	86001351	2	Пластина стальная "В"	-
9	86025270	4	Возвратная пружина	2mm
9	86001295	4	Возвратная пружина тормозной муфты	15mm
10	86001349	4	Фрикционный диск	-
11	86001350	3	Пластина стальная "А"	-
12	86001057	1	Стопорное кольцо	-
13	86001299	1	О-кольцо	151.99IDX3.53THK
15	86509784	2	Подшипник	55.0IDX120.0ODX31.50
16	86500890	2	Подшипник	55.00IDX100ODX35.0
17	86020166	1	Вал промежуточный 1-ый и шестерни в сборе, трансмиссия	-
17	86025265	1	Вал промежуточный 1-ый и шестерни в сборе, трансмиссия	-
18	86001342	1	Шестерня 1-го промежуточного вала	42 TEETH
18	86032766	1	Зубчатое колесо	42 Т
19	86020167	1	Зубчатое колесо с антикоррозийным покрытием	25 T
20	86001343	1	Шестерня 1-го промежуточного вала	39 TEETH
20	86032765	1	Зубчатое колесо	39 Т
21	86001340	1	Зубчатое колесо	48 T
22	86011718	1	Зубчатое колесо	45 T
23	86011717	1	Вал трансмиссии первичный	-
23	86032767	1	Вал трансмиссии первичный	-
17А	86001345	1	Ступица тормоза сцепления	-
17А	86025266	1	Ступица тормоза сцепления	for 86032767
