Открытый узел

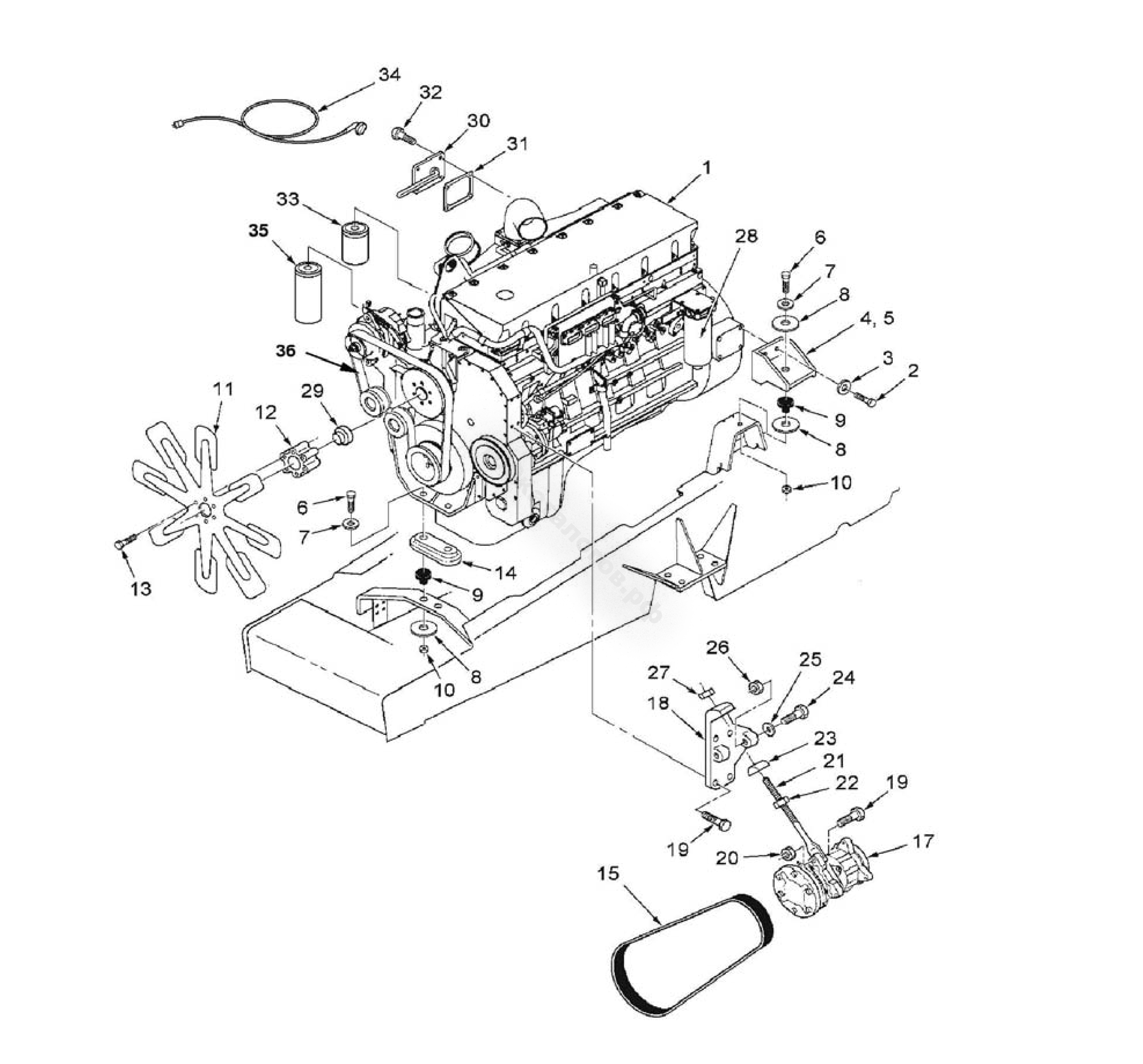

Установка двигателя Qsm-11 на раму

Серийный номер

Бренд

Versatile

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	86029917	1	Двигатель, в сборе	QSM-11 335hp Cummins
1	86029916	1	Двигатель, в сборе	QSM-11 290hp Cummins
1	86032639	1	Двигатель, в сборе	QSM11 375 HP TIER 3
1	86032638	1	Двигатель, в сборе	QSM11 335 HP TIER 3
1	86029918	1	Двигатель, в сборе	QSM-11 375hp Cummins
1	86032637	1	Двигатель, в сборе	Cummins Tier 3, Qsm-11 290hp L4wd
2	43168	8	Болт	M16x40.8 Cl-8.8
3	86511326	8	Шайба	17.27X30.00X3.00 PL
4	86029919	1	Крепление QSM 11, заднее, левое	-
5	86029673	1	Крепление QSM 11, заднее, правое	-
6	9780073	4	Болт	Cl-8.8 M20x2.5x110
7	86503612	4	Шайба	21.00X37.00X3.00 HDN
8	9703328	4	Шайба, сталь	ID-21.0mm OD-95.0mm Thk-6.35mm
9	9672975	4	Резиновое крепление двигателя	-
10	86512499	4	Шестигранная гайка	FLG M20 CLASS 10 PL
11	86010514	1	Вентилятор, в сборе	32.0 IN 3.50 PW
11	86012200	1	Вентилятор, в сборе	33.0 IN 3.50 PW
12	86030151	1	Распорка вентилятора	QSM11
13	86505980	6	Шестигранный болт	0.38X4.50GR5 PL
14	9707261	1	Распорка	-
15	9707241	1	Ремень безопасности	GRV 0.5WDX38.9
17	9705764	1	Компрессор кондиционера	12 V
18	86030521	1	Кронштейн для крепление компрессора кондиционера	-
19	86511845	5	Шестигранный болт	FLG M10X35 8.8PL
20	86514720	1	Контргайка с нейлоновой вставкой	M10 CLASS10PL
21	86001021	1	Регулировка тяги	-
22	337475	1	Гайка	M12 CLASS 10PL
23	86024979	1	Распорка	-
24	86030569	2	Нарезной болт	M10X1.5X50 PL
25	86511323	2	Шайба	10.77X20.00X2.00 PL
26	86514720	2	Контргайка с нейлоновой вставкой	M10 CLASS10PL
27	86012006	1	Контргайка с нейлоновой вставкой	M12 CLASS10PL
28	86029143	1	Фильтрующий элемент	-
29	86030789	1	Адаптер	-
30	86030710	1	Обогреватель	1500W 120V
31	86030787	1	Уплотнение обогревателя	-
32	UNKNOWN	4	Главный тормозной цилиндр	See Breakdown This Section 1.5 OD, Years: 01/01/1982-12/31/1984
33	86029146	1	Фильтрующий элемент	-
34	9706670	1	Жгут проводов обогревателя	-
35	86030711	1	Фильтр	-
36	86030708	1	Ремень	-

Установка двигателя Qsm-11 на раму

06A04a
