Открытый узел

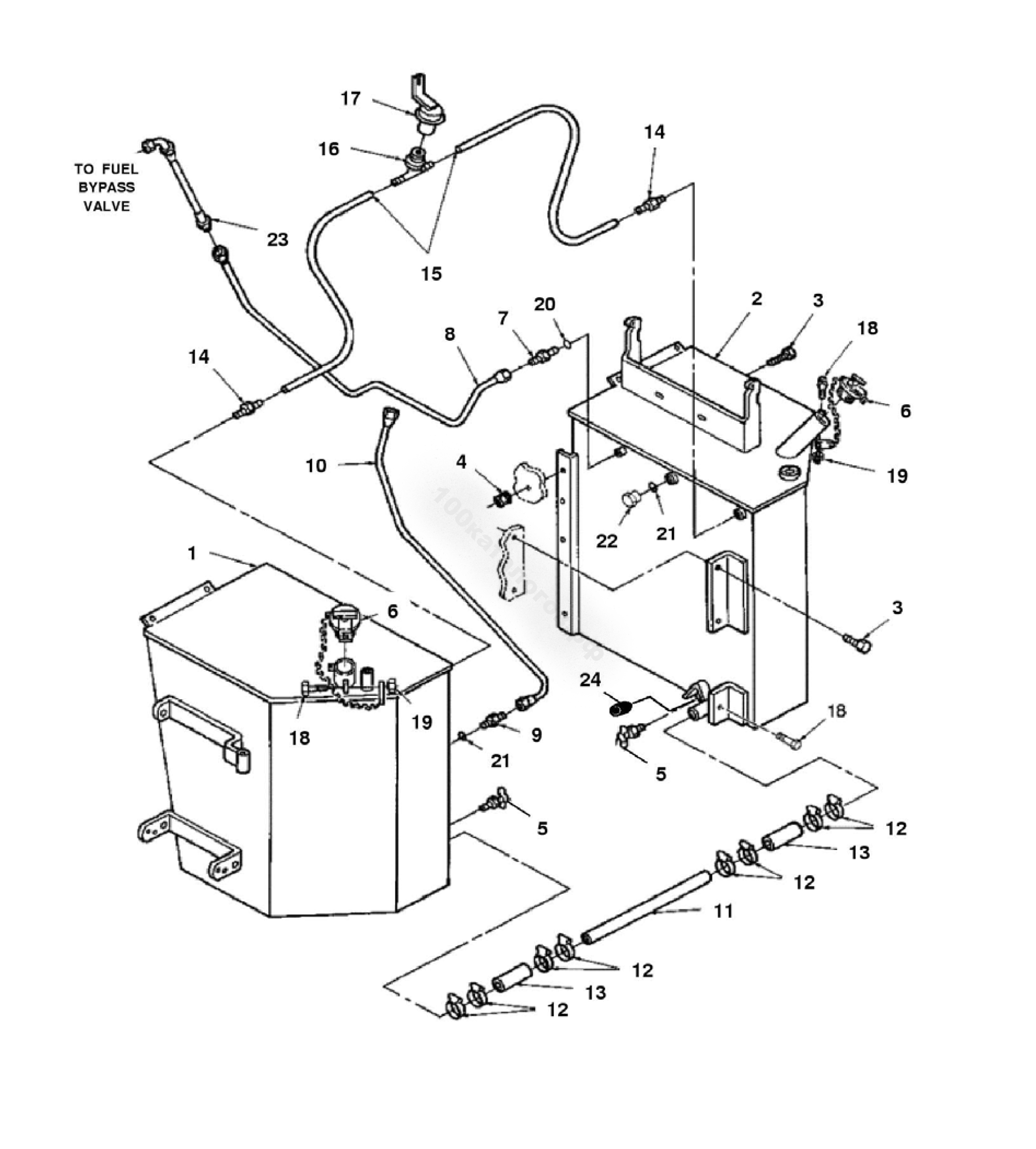

Топливный бак и топливные приводы

Серийный номер

Бренд

Versatile

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	86027835	1	Левый топливный бак	BVI RED
1	86031887	1	Левый топливный бак	WA
1	86026154	1	Левый топливный бак	New Blue
2	86026153	1	Правый топливный бак	New Blue
2	86027834	1	Правый топливный бак	BVI RED
2	86031888	1	Сварной топливный бак, правый, в сборе	(Red) L4wd
2	86035150	1	Правый топливный бак	(Red) L4wd
2	86036644	1	Правый топливный бак	WA
3	9804272	14	Болт	M16x50 Cl-8.8 Pl
4	86512498	10	Шестигранная гайка	FLG M16 CLASS 10 PL
5	9671406	2	Сливной кран топливного бака	1/4 NPT, L4WD
6	86001359	2	Крышка топливного бака	76.0 DIA
7	128818	1	Соединитель	3/4MJICx3/4MORB
8	86013883	1	Трубка	-
9	86071	1	Соединитель	7/8MJICx3/4MORB
10	9706445	1	Патрубок	L4wd
11	86026155	1	Соединительная трубка	New Blue
11	86027836	1	Перекрестная трубка	46.8 DIA RED
12	V17778	8	Хомут шланга	MaxDia-2.75in, Type F
13	9672328	2	Шланг	2X8.0 100R4
14	86001133	2	Муфта шланга	1/2X1/2NPT
15	86050293	2	Шланг	1/2X1270
16	9707645	1	Тройник	1/2x1/2npt
17	9704438	1	Клапан	1/2NPT
18	9804255	2	Болт	M6x16 Cl-8.8 Pl
19	86514335	2	Контргайка с нейлоновой вставкой	M6 CLASS10 PL
20	128825	2	О-кольцо	Id-0.644 Thk-0.087
21	167269	1	О-кольцо	0.80 IDX0.09 THK NITR
22	214389	1	Заглушка	7/8-HexHead 3/4in-16unf-2A
23	86030078	1	Шланг, в сборе	1/2X2400 100R1
24	129912	1	Заглушка	1/4-18

Топливный бак и топливные приводы

09A01
