Открытый узел

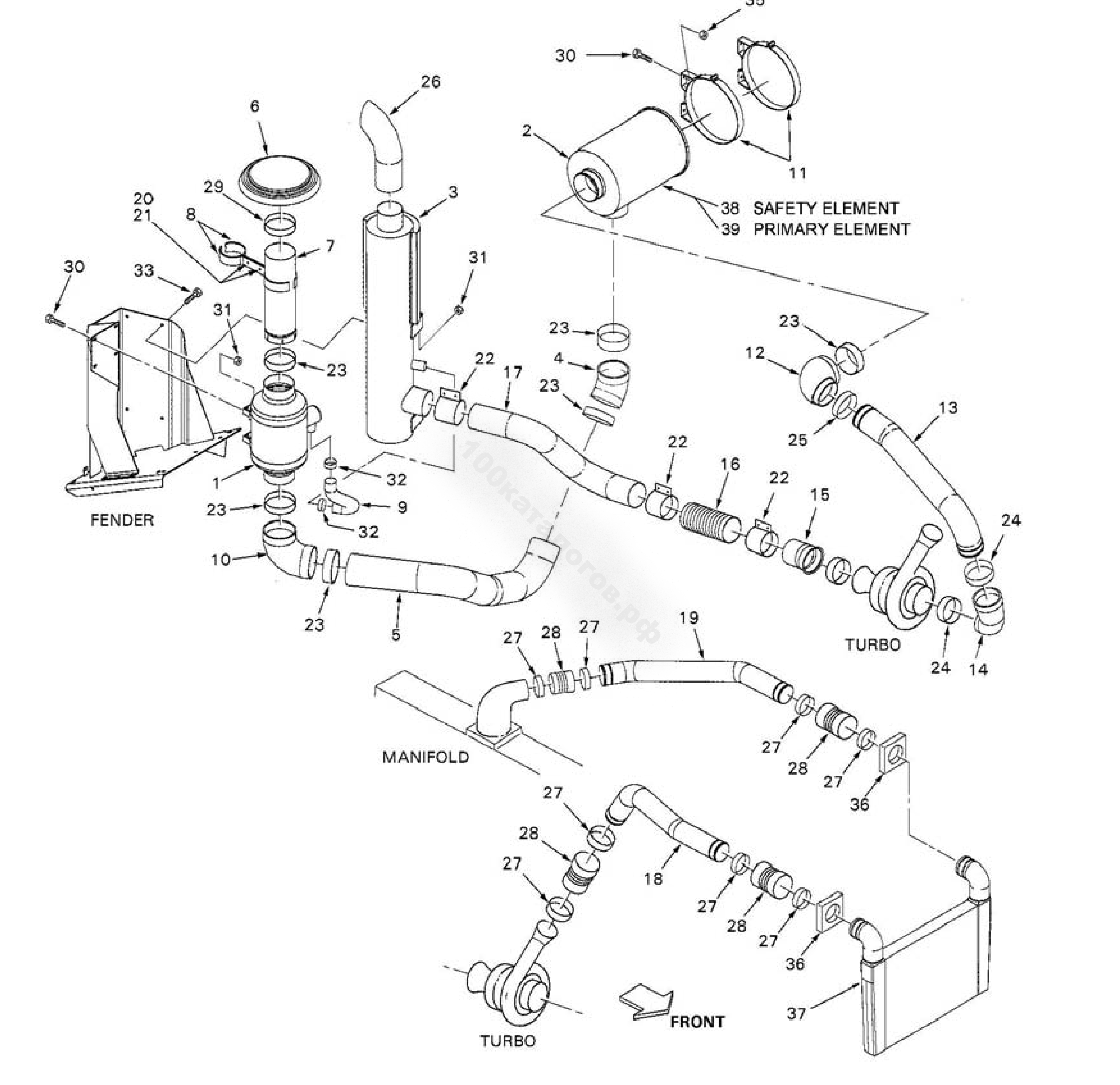

Система впуска воздуха и выпуска отработавших газов

Серийный номер

Бренд

Versatile

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	86024881	1	Фильтр предварительной очистки, в сборе	11 IN
2	86021947	1	Воздушный фильтр, в сборе	11L
3	86021955	1	Глушитель двигателя	-
4	86023668	1	Угловой фитинг	45°, 152 DIA
5	86030737	1	Воздухозаборник с трубкой	Qsm-11 Tier II Engines
5	86029907	1	Воздухозаборник с трубкой	Qsm-11 Engines; Start: 09-OCT-02
5	86023697	1	Воздухозаборник с трубкой	-
6	86021956	1	Крышка воздухозаборника	6"
7	86024942	1	Труба воздухозаборника	6.0 LG
8	86030147	2	Кронштейн	-
9	86026793	1	Шланг	2.0"X400 MM
10	86023669	1	Угловой фитинг	45°, 152 DIA
11	86531664	2	Монтажная лента	-
12	9704368	1	Патрубок	-
13	86029907	1	Труба воздухозаборника	Qsm-11 Engines; Start: 09-OCT-02
14	9705172	1	Патрубок	-
15	86030123	1	Трубка турбокомпрессора	QSM11
16	86025525	1	Гибкая трубка	5.0 IN
17	86023672	1	Выхлопная труба	QS11
18	86029836	1	Правая труба промежуточного теплообменника	QSM-11 Engine
19	86029835	1	Левая труба промежуточного теплообменника	QSM11
20	9804263	2	Болт	M10x40x1.5 Cl-8.8
21	9804278	2	Гайка	CL8 M10
22	86025102	3	Хомут глушителя	5.0 2 BOLT
23	22165	5	Хомут шланга	160/168mm
24	86000094	2	Т-образный хомут	137 DIA
25	86000095	1	Хомут шланга	Dia-111mm
26	9706674	1	Труба глушителя	Lg-18.0in L4WD
27	86026713	8	Т-образный хомут	SPRG 4.0
28	86026176	4	Шланг охладителя	-
29	18827	1	Хомут	5"
30	9804261	8	Болт	Cl-8.8 M10x1.50x25 Pl
31	86050279	4	Шестигранная гайка	M10 CLASS 10 PL
32	86050202	2	Хомут шланга	2.5
33	9670066	4	Болт	Cl-8.8 M12x1.75x30 Pl
35	9804279	4	Гайка	M12x1.75in Class 8 Pl
36	86030427	2	Уполотнение	-
37	86029741	1	Охладитель	-
38	86029152	1	Фильтрующий элемент	-
39	86029153	1	Фильтрующий элемент	-
2а	V57999	1	Гайка	7/16in, Primary L4WD
2с	9672674	1	Крышка воздушного фильтра	L4WD
2b	9672615	1	Гайка	Safety L4WD

Система впуска воздуха и выпуска отработавших газов

06B03
