Открытый узел

Система смазывания КПП

Система смазывания КПП

Серийный номер

Бренд

Versatile

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

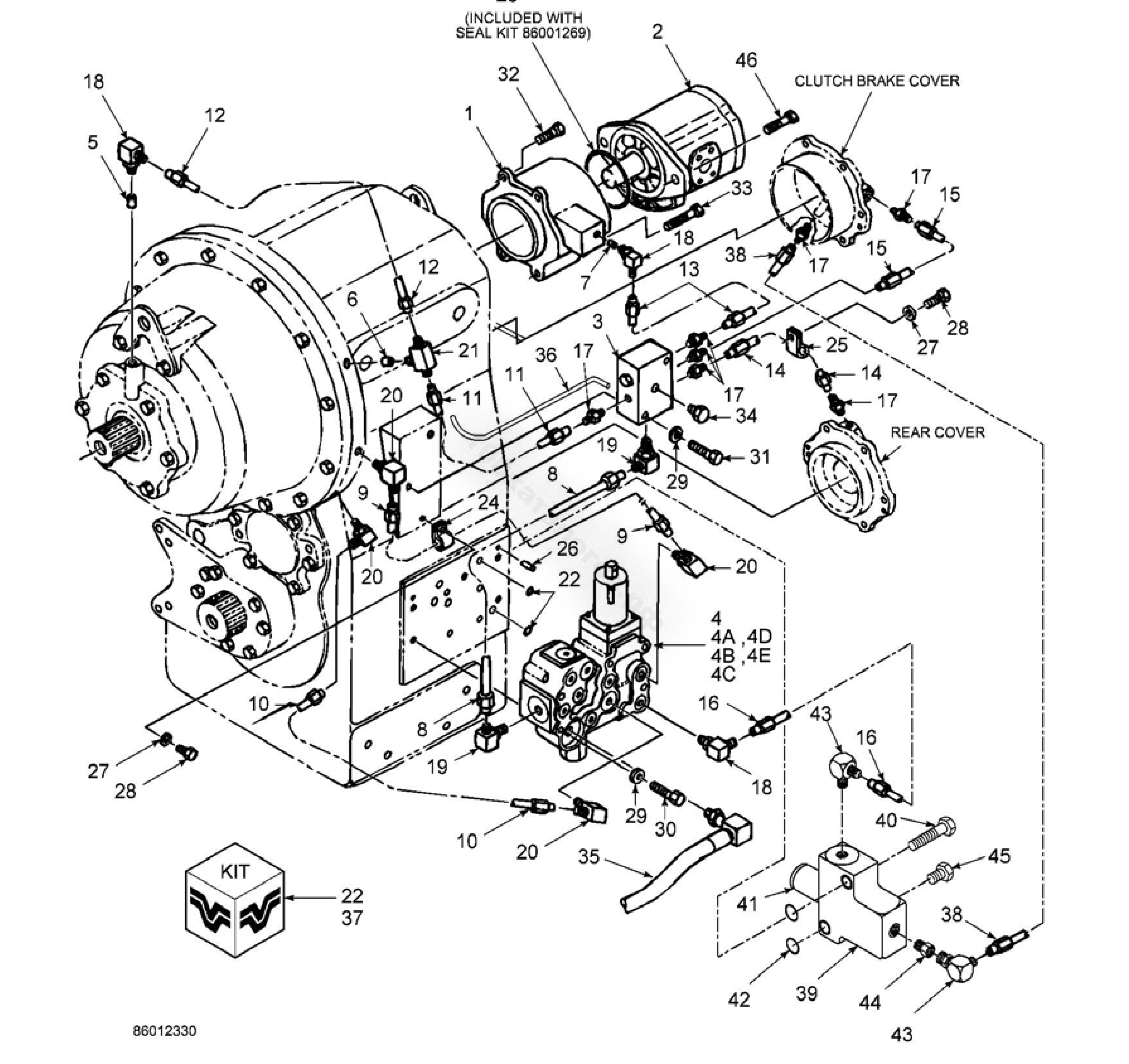

Система смазывания КПП

07D06

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	86001335	1	Адаптер	-
2	86019984	1	Насос	-
3	86001254	1	Коллектор	-
4	86018366	1	Клапан	-
5	86001347	1	Дроссель	Dia-1.8, M8x1.25-8
6	86001271	1	Дроссель	M8X1.25X4 DIA
7	86001046	1	Дроссель	M8X1.25X2.5 DIA
8	86001255	1	Трубка масляная 3/4, КПП	-
9	86001256	1	Трубка масляная 5/8, КПП	-
10	86001257	1	Трубка масляная 5/8, КПП	-
11	86001258	1	Трубка масляная 3/8, КПП	L4WD
12	86001259	1	Трубка масляная 3/8	-
13	86001260	1	Трубка масляная 3/8, задняя, КПП	-
14	86011722	1	Трубка масляная 3/8, КПП	L4WD
15	86001262	1	Трубка масляная 3/8, 1-го промежуточного вала КПП	-
16	86019050	1	Гидравлическая трубка	-
17	76350	7	Штуцер	9/16mjic x 9/16morb
18	76344	3	Фитинг	90- Deg 9/16mjicx9/16orb -18unf
19	322894	2	Фитин 90°	1-1/16 Jicx1-1/16 Orb
20	164910	4	Патрубок	90 7/8MJICX7/8ORB
21	163335	1	Тройник	9/16"-18UNF
22	86001267	1	Уплотнение	-
23	86001338	1	О-кольцо	JIS B2401 G100
24	V86576	1	Хомут	Dia-0.625
25	86050346	1	Р-образный зажим	0.38 DIA
26	86516151	2	Штифт	8x16 JIS B2808
27	9824259	2	Шайба, сталь	Id-6.62mm Od-12.0mm Thk-1.60
28	378056	2	Болт	Cl 8.8 M6x1.0x10.0
29	378244	7	Шайба, сталь	М10
30	120074	5	Болт	M10x1.50x90 Cl8.8 Pl
31	43144	2	Винт	CL8.8, M10x1.5x70
32	9670066	4	Болт	Cl-8.8 M12x1.75x30 Pl
33	86509605	2	Болт	М12х1.75х85
34	76349	1	Патрубок	9/16 ORB
35	86050012	1	Гидравлический шланг, в сборе	100R1 ID-1.00in Lg-610mm
36	9790711	1	Шланг, в сборе	1/4x400 100R1
37	86020168	1	Комплект уплотнений и шайб	-
38	86019051	1	Трубка тормоза КПП	-
39	86019052	1	Корпус клапана	-
40	86508618	2	Винт	10.9 P M10X45
41	86018786	1	Клапан	-
42	86020169	1	О-кольцо	JIS B2401 P10A
43	76344	1	Фитинг	90-Deg 9/16mjicx9/16orb-18unf
44	76350	1	Штуцер	9/16mjicx9/16morb
45	9672438	1	Заглушка	7/16-20
46	9706729	2	Болт	0.44x1.00 Gr-5 Pl
4А	9617020	1	Заглушка	1/4-18 NPTF
4В	9625178	1	Заглушка, сталь	9/16in ORB
4Е	86017354	1	Золотник	-
4С	9617873	1	О-кольцо	90-Duro Id-0.468 Thk-0.078in
4D	86002987	1	Дроссель	1/4-18 NPTF, X 5.1 DIA
