Открытый узел

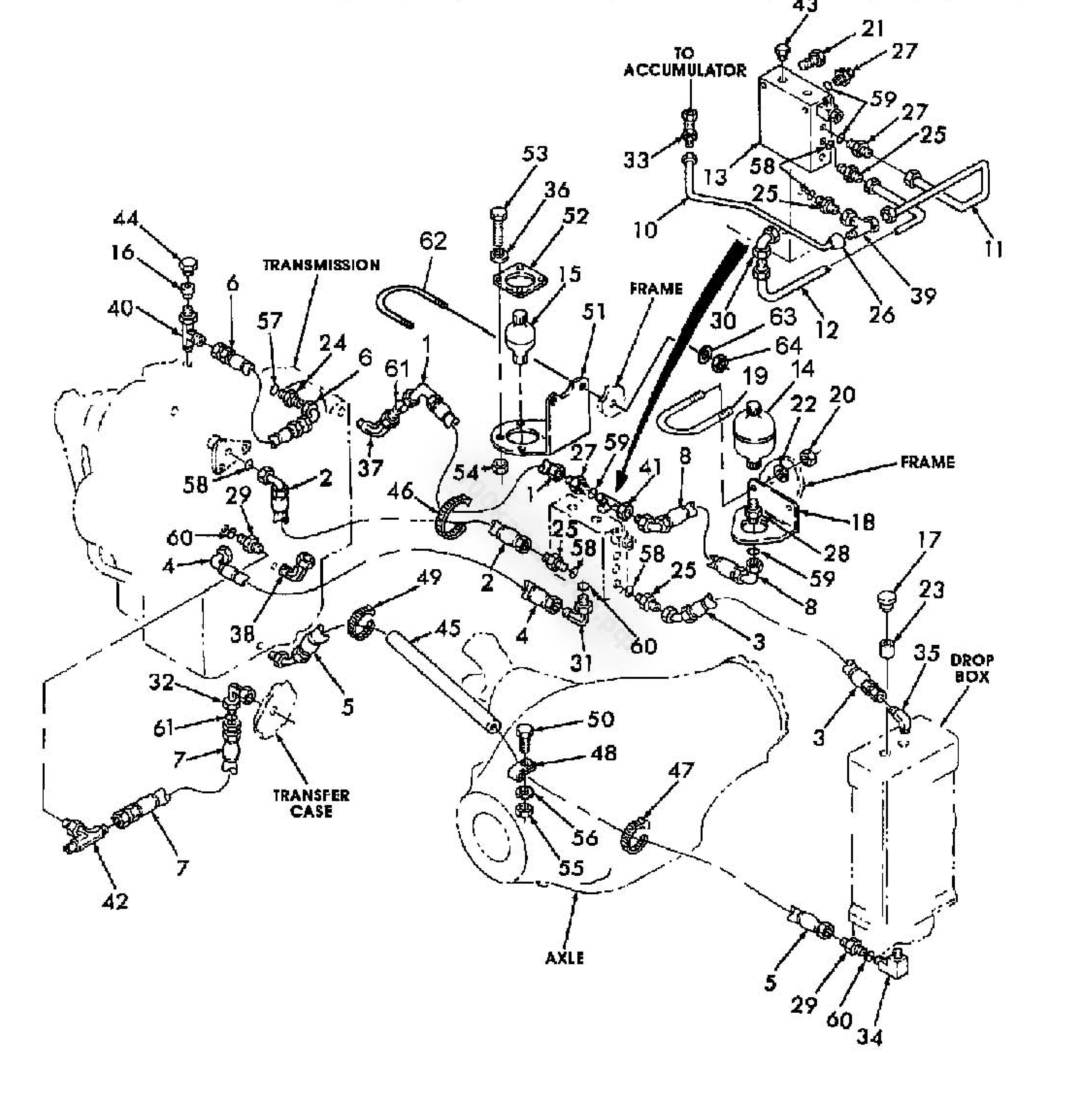

Система смазки механизма отбора мощности

Серийный номер

Бренд

Versatile

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
13	86000291	1	Клапан механизма отбора мощности	05L01
1	9790458	1	Шланг, в сборе	1/4x1080 100R1
2	86050265	1	Шланг, в сборе	8G1/8FJX/8FJX90S/850mm
3	9862009	1	Гидравлический шланг, в сборе	1/2x2000 100R1
4	9672934	1	Гидравлический шланг, в сборе	3/4x1020 100R1
5	86050260	1	Гидравлический шланг, в сборе	1.00x2750 100R1
6	86511867	1	Шланг, в сборе	-
7	86033159	1	Гидравлический шланг, в сборе	Id-0.75in Lth-550mm 100R1
7	9790597	1	Гидравлический шланг, в сборе	3/4x580 100R1
7	86025635	1	Шланг, в сборе	3/4x775 100R1
8	9790459	1	Гидравлический шланг, в сборе	3/8x700 100R1
10	86000579	1	Масляная трубка механизма отбора мощности	Od-3/8in
11	86000578	1	Масляная трубка механизма отбора мощности	Od-3/8in
12	86000580	1	Шланг, в сборе	1/2 OD
14	86012135	1	Аккумулятор	43 CuIn
15	86012136	1	Аккумулятор	10 CuIn
16	9702210	1	Дроссель	Dia-0.625in 7/16-20
17	86001200	1	Клапан	-
18	86012134	1	Кронштейн	-
19	86012151	1	U-образный болт	Dia-122.0, Cl-8.8 M10, 2x160/2x35 Pl
20	86514720	2	Контргайка с нейлоновой вставкой	M10 CLASS10PL
21	88436	21	Болт	0.38x2.00GR5 PL
22	86511323	22	Шайба	10.77X20.00X2.00 PL
23	V50532	1	Втулка	-
24	265235	1	Соединитель	7/16mjicx7/16morb
25	128818	4	Соединитель	3/4MJICx3/4MORB
26	V20399	1	Втулка	3/8NPTx1/4FNPT
27	84384	1	Адаптер	7/16orbx9/16jic
28	128817	1	Соединитель	9/16MJICx3/4MORB
29	86504080	2	Соединитель	1-5/16mjicx1-5/8morb
30	235131	1	Фитинг 90°	90 9/16MJICx3/4MNPT
31	322894	1	Фитинг 90°	1-1/16 Jicx1-1/16 Orb
32	144123	1	Фитинг 45°	3/4", 37° Flare Includes Ref. 60
33	86507027	1	Фитинг 90°	1/2LG
34	86508510	1	Фитинг 90°	1 5/16MJICx1 5/8FNPT
35	86513003	1	Фитинг 45°	1 1/16MJICx3/4MNPT
36	87016	2	Шайба SAE, сталь	0.380 Pl
37	330346	1	Фитинг 45°	9/16jic x 9/16orb
38	612715	1	Фитинг 45°	1/8", 37° Flare
39	86505962	1	Тройник RUN	9/16MJICx1/4FNPT
40	86513019	1	Тройник RUN	7/16MIJCx7/16MORB
41	129274	1	Тройник	9/16mjic x 9/16swfjic
42	86513018	1	Тройник BRN	1 5/16JICx1 5/16SWFJIC
43	V50214	2	Заглушка	1/8NPTF
44	86511869	1	Крышка	37D 7/16 20UN
45	9707360	1	Втулка, нейлон	Wth-92mmxLth-700mm
46	86019898	1	Р-образный зажим, двойной	15/16 DIA
46	86050008	1	Зажим	-
47	851710	1	Хомут	-
48	86514722	1	Р-образный зажим	1.880 DIA
49	2747	15	Соединительная накладка, нейлон	4.00in
50	9846918	1	Болт	USR M10 40mmx1.5mm Pld
51	86012134	1	Кронштейн	-
52	V107645	2	Фланец	-
53	44336	4	Болт	CL 8.8, M12x1.75x25
54	86512497	4	Гайка	M12 Gr10 Plt
55	43435	1	Гайка	M10 Usr Pl
56	86505938	1	Шайба	0.406X1.375X0.083 PL
57	165202	1	О-кольцо	0.351 IDX0.072 THK BUNA
58	128825	6	О-кольцо	Buna, Id-0.644 Thk-0.087
59	570186	2	О-кольцо	ID-1.475in Thk-0.118in 90 Duro
60	167266	2	О-кольцо	0.924 IDX0.116 THK
61	9617873	1	О-кольцо	90-Duro Id-0.468 Thk-0.078in
62	86012150	1	U-образный болт	Dia-76.0, Cl-8.8 M10, 2x100/2x35 Pl
63	86511323	2	Шайба	10.77X20.00X2.00 PL
64	100037	2	Стопорная гайка	CL-8 M10 Plated

Система смазки механизма отбора мощности

05A01
