Открытый узел

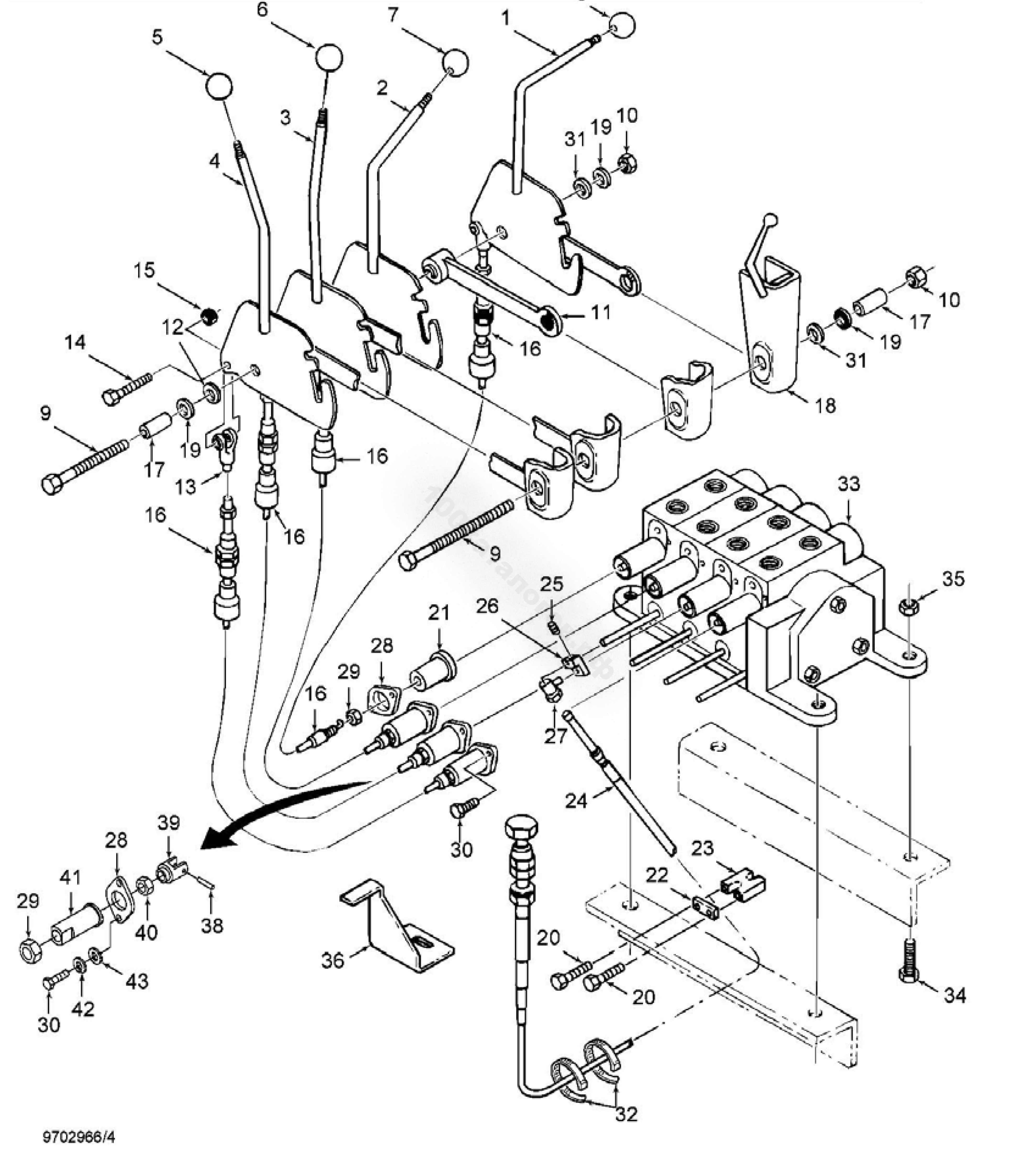

Рычаг управления гидравлической системой

Серийный номер

Бренд

Versatile

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	86018862	1	Рычаг золотника 1-ой секции	WA
2	86018863	1	Рычаг золотника 2-ой секции	WA
3	86018864	1	Рычаг золотника 3-ой секции	WA
4	86018865	1	Рычаг золотника 4-ой секции	WA
5	9672785	1	Рукоятка	РLASTIC BLUE
6	86001123	1	Рукоятка	GREEN
7	9672786	1	Рукоятка	PLASTIC TAN
8	9673057	1	Рукоятка	PLASTIC GRAY
9	280505	2	Болт	G5 3/8''-16x7-1/2''
10	80463	2	Контргайка, нейлон	0.38NC GR5 PL
11	9705879	4	Распорная втулка	-
12	86050295	1	Шайба	0.406X1.625X0.083 PL
13	9705847	4	Вилка троса	1/4 28UNF
14	86533411	4	Шестигранный болт	0.25X0.88GR5 PL
15	86532	4	Контргайка, нейлон	1/4in-0.20 Gr-5 Pl
16	86013990	4	Кабель клапана, в сборе	-
17	86516740	2	Втулка	0.376IDx0.626ODx0.75LG
18	9705881	4	Рычаг	-
19	87016	4	Шайба SAE, сталь	0.380 Pl
20	86508567	2	Шестигранный болт	M5X45 8.8PL
21	86019409	4	Электромуфта	-
22	V109286	1	Стальная пластина	14mmx39mmx2mm
23	V109287	1	Изолятор	-
24	86012110	1	Кабель регулятора расхода жидкости распределителя	-
25	86050296	1	Установочный винт	M8X8 PL
26	86011983	1	Рычаг регулятора расхода жидкости	-
27	9672950	1	Сферический шарнир	-
28	9700572	4	Фланец, алюминий	-
29	87313	4	Гайка	0.75UNF GR2 PL
30	86019392	8	Болт	0.25X1.12 GR8
31	9672659	4	Шайба	0.375
32	263117	2	Соединительный кабель, нейлон	(Black) 0.140x11.50in
33	86012576	1	Гидравлический распределитель, 5-ти секционный,в сборе,	-
33	86012578	1	Гидравлический распределитель, 4-х секционный	CNH-Blue
34	9804263	2	Болт	M10x40x1.5 Cl-8.8
35	86514720	2	Контргайка с нейлоновой вставкой	M10 CLASS10PL
36	86029293	1	Кронштейн	-
38	86019393	4	Пружинный штифт	6 DIAX20.00LG
39	86019394	4	Вилка	-
40	88098	4	Гайка	G2, 1/4''-28
41	86019409	4	Электромуфта	-
42	80682	8	Стопорная шайба	0.25 PL
43	80701	8	Шайба, сталь	0.312x0.734x0.065 Pl

Рычаг управления гидравлической системой

05E01
