Открытый узел

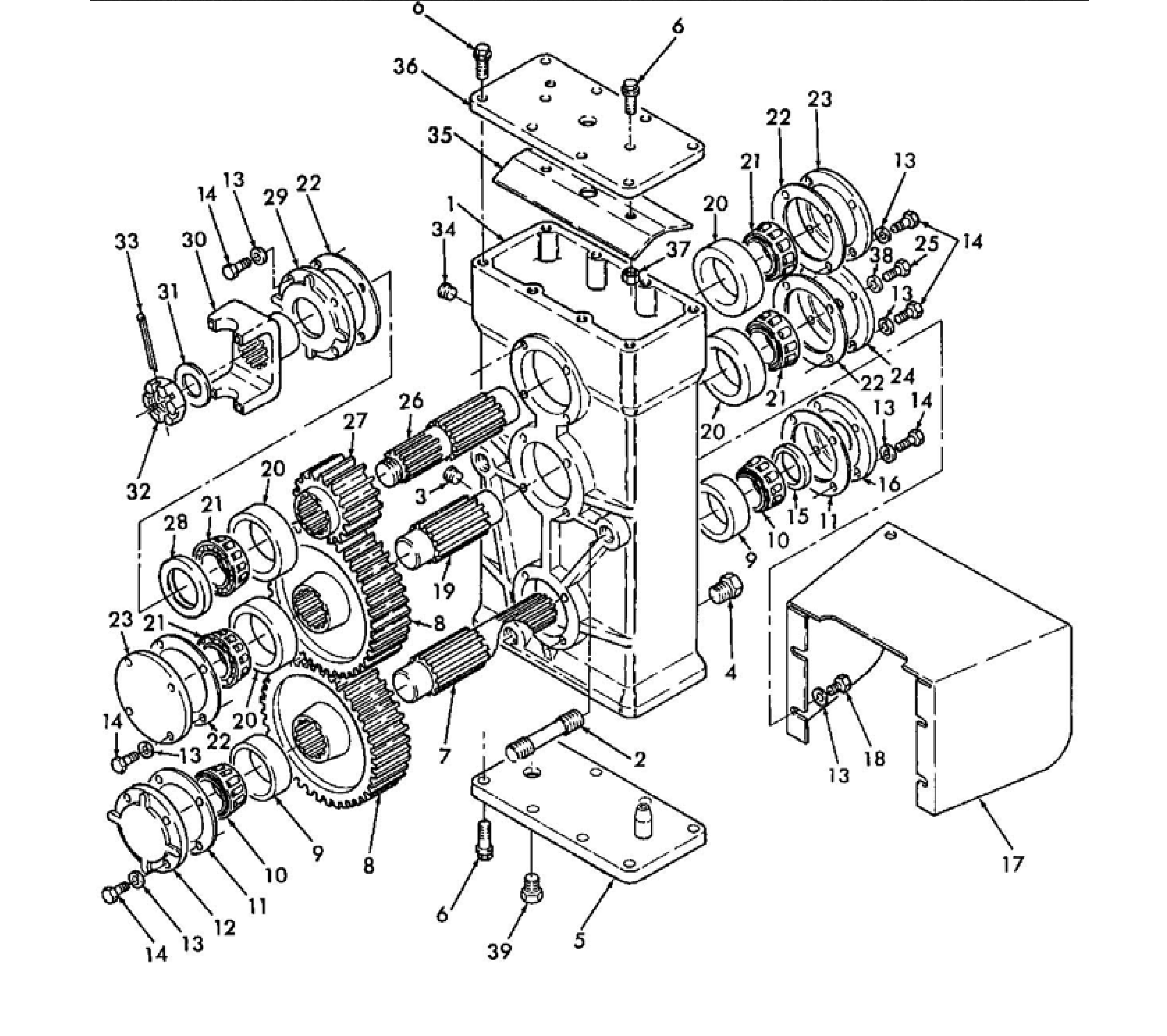

Редуктор механизма отбора мощности

Серийный номер

Бренд

Versatile

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	9707397	1	Корпус	-
2	9672497	3	Шпилька	8Unc-2A 2-Ends, Dia-1.0in Lth-4.50in
3	86505943	1	Заглушка	3/4NPTF
4	163410	1	Заглушка	1-1/16orb
5	86030726	1	Крышка редуктора нижняя	-
6	9706726	18	Болт	USR 3/8inx16x1in
7	9672327	1	Вторичный вал	-
8	V48241	2	Шестерня	43 Tooth
9	17370	2	Колпачок	-
10	529523	2	Конический подшипник	Id-1.75 Thk-0.99
11	9702541	2	Шайба	0.05
11	9702542	2	Шайба	0.075
11	9702539	2	Шайба	0.250
11	9702538	2	Шайба	0.50
12	9702535	1	Крышка	-
13	9790555	28	Шайба	0.469X0.750X0.095 HDN
14	280410	24	Болт	0.44x1.00 Gr8 Pl
15	16275	1	Сальник	-
16	9702534	1	Крышка вторичного вала	-
17	86028077	1	Защитный кожух	(Red)
18	280244	4	Болт	Gr-5,7/16x14x3/4 Pl
19	9672326	1	Вал промежуточный	-
20	517511	4	Кольцо подшипника наружное	4.13ODX0.94THK
21	9672496	4	Конический подшипник	44.45IDX30.16THK
22	9672498	4	Прокладка	0.003
22	9672499	4	Прокладка	0.005
22	V48609	4	Прокладка	0.01
22	V48610	4	Прокладка	0.020
23	9672486	2	Колпачок	-
24	9702537	1	Колпачок подшипника	-
25	9672438	1	Заглушка	7/16-20
26	V48242	1	Первичный вал	-
27	V48240	1	Шестерня	21 Tooth
28	86508488	4	Уплотнение	2.38IDX3.35ODX0.44W
29	9672485	1	Колпачок подшипника	-
30	9700670	1	Вилка рычага	1550 SERIES
31	86050252	1	Шайба	1.312x2.250x0.12 Pl
32	165916	1	Гайка	1.25 18unef
33	86523957	1	Шплинт	5/32 x 2in
34	9672320	4	Заглушка	1/2in
35	9701035	1	Защитный кожух	-
36	9701033	1	Крышка редуктора	-
37	80463	2	Контргайка	0.38NC GR5 PL
38	9672414	1	Шайба	13.00x24.00x0.95 HDN BI
39	50213	1	Заглушка	-

Редуктор механизма отбора мощности
