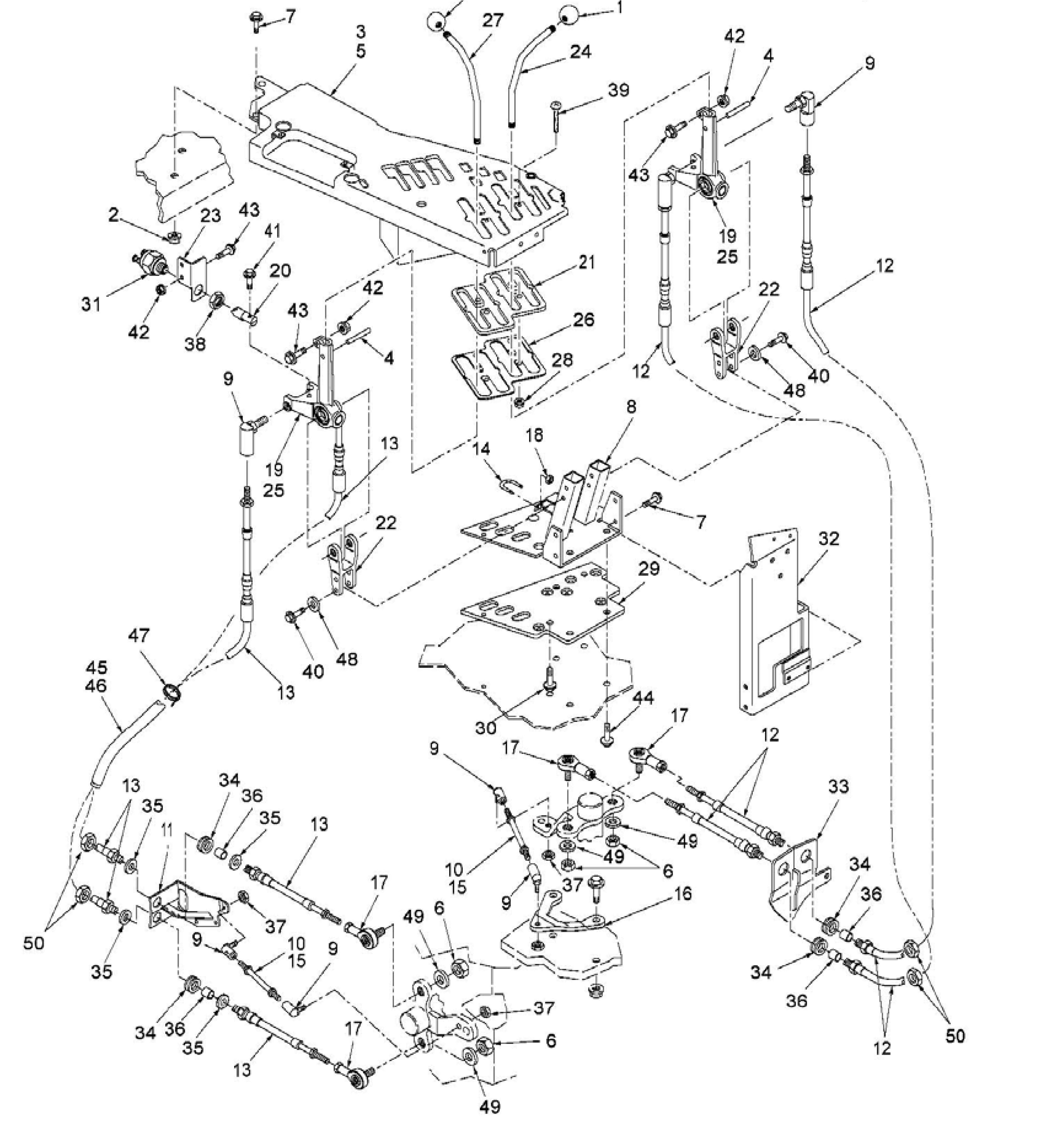

Пульт управления МКПП

07C01

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	9706938	2	Рычаг переключения	(Red) L4wd
2	43435	1	Гайка	M10 Usr Pl
3	86017928	1	Наклейка, боковая консоль	L4WD
4	327919	2	Штифт	TYPE A M5x30
5	86017930	1	Консоль	l4wd
6	86020409	4	Контргайка	NYLON 0.375NF GR5PL
7	274251	8	Шестигранный болт	FLG USR M10X25 PL
8	86020209	1	Кронштейн для крепления переключателя передач	-
9	86548493	8	Соединитель	-
10	87307	4	Гайка	5/16 Pl
11	86018556	1	Кронштейн	-
11	86029302	1	Кронштейн крепления кабеля	-
12	86017933	2	Кабель	Lth-1500mm, 5/16-24unf-2A Typ
12	86034107	2	Кабель рычага коробки передач	-
13	86017934	2	Кабель переключателя, в сборе	-
14	86019053	4	U-образный болт	0.25X25.40X14.22X16.0
15	86018138	2	Поворотный рычаг	-
16	86018159	1	Кронштейн	(Blue)
16	86029299	1	Кронштейн шарнира	-
17	86018875	4	Наконечник со шпилькой	-
18	9626558	8	Гайка	0.25 Gr-5
19	86017944	1	Подрамный узел	-
20	86020753	1	Штифт переключателя	-
21	86018620	1	Пластинчатый механизм	-
22	86017935	2	Нижняя вилка	-
23	86020827	1	Кронштейн переключателя	-
24	86017938	1	Рычаг переключения передач	-
25	86017936	2	Верхняя вилка	-
26	86018627	1	Пластинчатый механизм	-
27	86017940	1	Рычаг переключения передач	-
28	9804276	4	Гайка	M6 Cl-8 Pl
29	86017942	1	Уплотнительная пластина	-
30	412356	2	Болт	M6x20mm
31	V55699	1	Датчик	9/16-18NF
32	86019263	1	Канал	-
33	86019320	1	Кронштейн троса	-
33	86029301	1	Кронштейн крепление кабеля	-
34	86528128	4	Уплотнительное кольцо	1.00IDX1/4GTX1 3/4OD
35	86012106	8	Шайба	19.5MM
36	86017980	4	Прокладка компрессора	-
37	86531356	8	Контргайка, сталь	0.313NF GRBPL
38	87310	1	Гайка	0.56Unf Gr-2 Pl
39	V84360	3	Винт	Tap#10x3.8 Type-AB
40	86505834	8	Шестигранный болт	0.44X1.25GR8 PL
41	9804258	3	Болт	Cl-8.8 M8x20 Pl
42	9804277	4	Гайка	M8 Cl-8 Pl
43	9671714	2	Болт	FLG M8X25 8.8PL
44	9804262	4	Болт	M10x30 Cl-8.8
45	9707360	1	Нейлоновая втулка	Wth-92mmxLth-700mm
46	86012470	1	Изоляционный шланг	44.0
47	2747	5	Накладка соединительная	NYLON, 4.00in
48	9790555	8	Шайба	0.469X0.750X0.095 HDN
49	9672981	4	Шайба	10.00х15.80х1.14
50	86020476	8	Гайка	M18 Gr-8 Cl-4
