Открытый узел

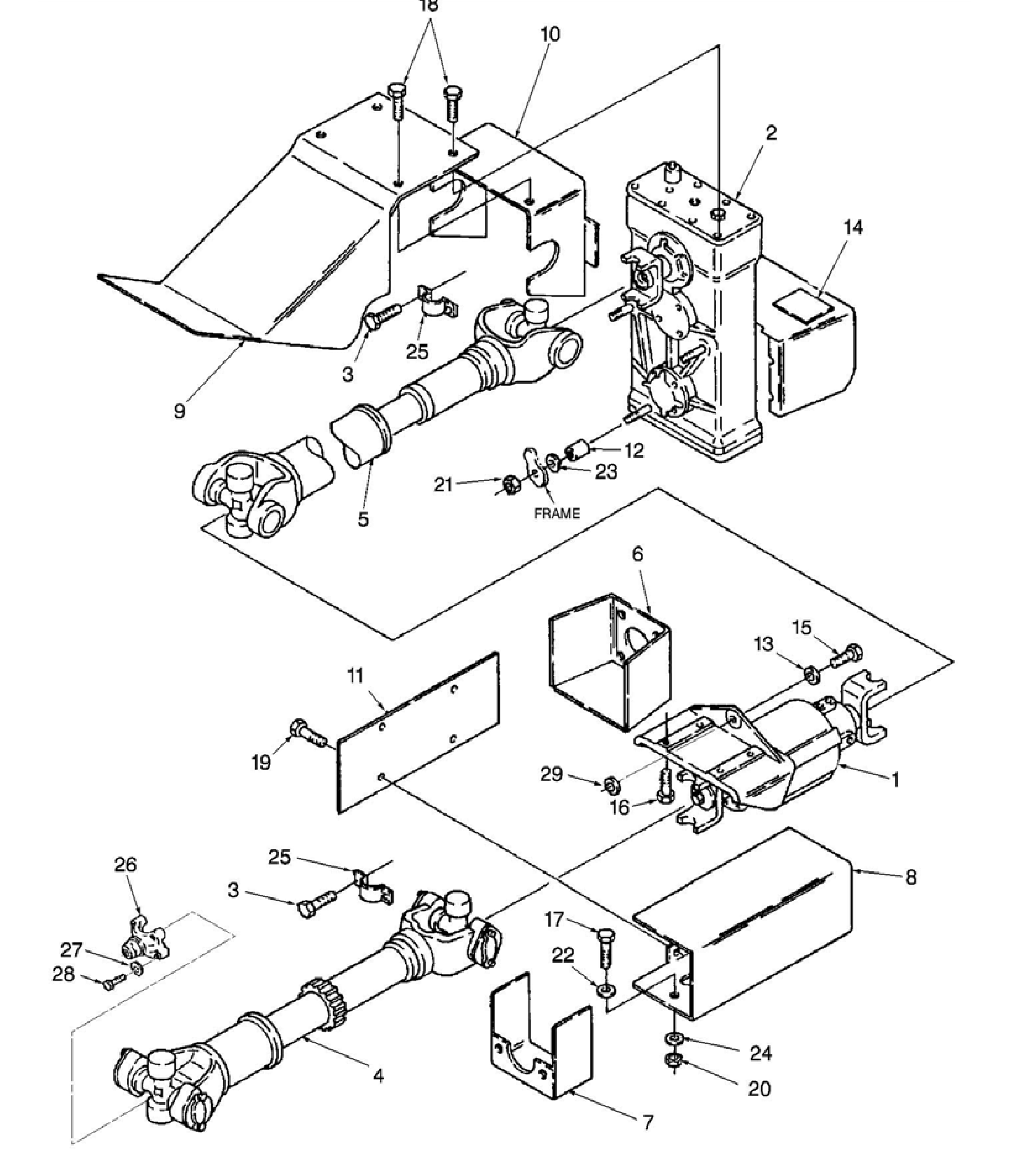

Привод механизма отбора мощности, АКПП

Серийный номер

Бренд

Versatile

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	86027878	1	Муфта механизма отбора мощности, в сборе	RED
1	86000300	1	Муфта механизма отбора мощности, в сборе	BLUE
2	9707396	1	Редуктор механизма отбора мощности	BLUE
4	86027864	1	Вал карданный, в сборе	1550 Series RED
4	86001006	1	Вал карданный, в сборе	1550 Series (Old Blue)
5	86027865	1	Вал карданный, длина 1108мм, в сборе	1550 Series RED
5	86001007	1	Вал карданный, в сборе	1550 Series (Old Blue)
2	86028081	1	Редуктор, в сборе	L4WD (Red)
3	86000226	16	Болт	0.375NFX0.750 P&O
6	86027879	1	Кронштейн	-
6	86000302	1	Кронштейн	-
7	86000369	1	Кронштейн защитного кожуха	-
7	86030705	1	Кронштейн защитного кожуха	(Red)
8	86030715	1	Защитный кожух, карданный вал	W/A, RED
8	86000288	1	Защитный кожух, карданный вал	-
9	86027869	1	Защитный кожух	RED
9	9700780	1	Защитный кожух	WA
10	86027870	1	Защитный кожух	RED
10	9700783	1	Защитный кожух	BLUE
11	86030358	1	Защитная пластина, карданный вал	-
11	86000290	1	Защитный кожух, карданный вал	-
12	9672504	3	Кольцо стальное	Id-25.4 Od-50.8 Thk-20.3
13	9701273	1	Шайба	AR, 0.10
13	9701274	1	Шайба	AR, 0.25
13	9701275	1	Шайба	AR, 0.5000
14	9673032	1	Наклейка	-
15	86512261	1	Болт	M12x60PL
16	9804268	4	Болт	M12x40mm Cl-8.8 Pl
17	43776	2	Винт	CL 8.8, M12x1.75x30
18	274247	4	Болт	Usr M10x16 Pl
19	51026	4	Болт	M8x12 Cl-8.8 Pl
20	86012006	3	Контргайка с нейлоновой вставкой	M12 CLASS10 P
21	9672526	3	Контргайка	NYLON 1.00NC GR5 PL
22	9672325	2	Шайба	0.530x2.000x0.120 PL
23	87367	3	Шайба плоская	Id-1.00xOd-2.00xThk- 0.134in
24	V79284	2	Шайба	-
25	9672925	8	Накладка подшипника	1480 AND 1550
26	9706529	1	Вилка рычага	1550 SERIES
27	9672504	1	Распорка	Id-25.4 Od-50.8 Thk-20.3
28	V106543	1	Болт	Gr-5, 0.625in-18UN x1.25in
29	44183	1	Шайба	Id-13.0 Od-24.0 Thk-2.5 Pl

Привод механизма отбора мощности, АКПП

07A14
