Открытый узел

КПП 12 скоростей

КПП 12 скоростей

Серийный номер

Бренд

Versatile

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

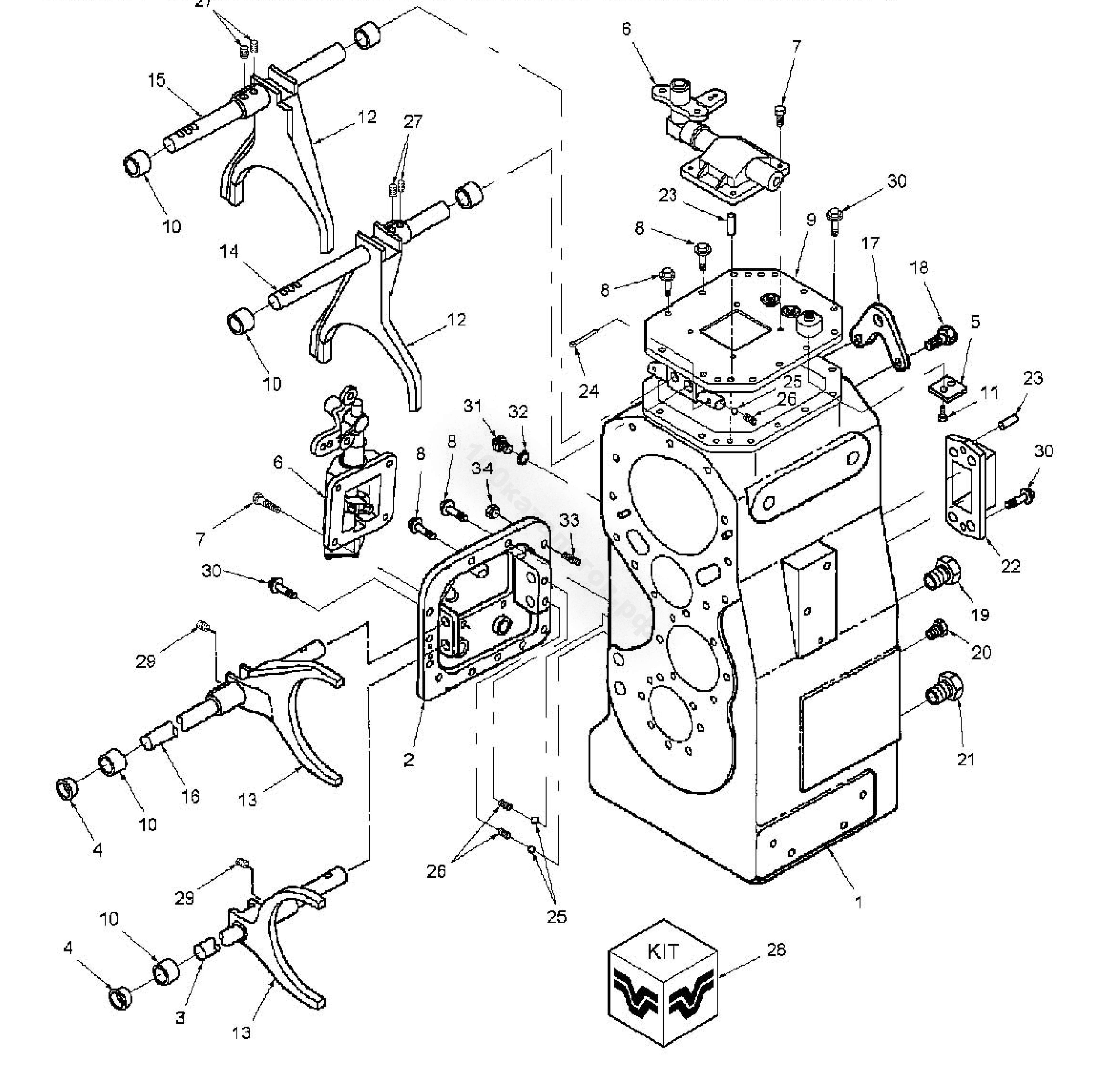

КПП 12 скоростей

07D01

№ на схеме	Серийный номер	Кол-во	Название	Описание
6	86025254	2	Переключатель в сборе, МКПП	9L7520 & ON
1	86019019	1	Штуцер	-
2	86019046	1	Крышка	-
2	86025271	1	Литая крышка	-
3	86019040	1	Направляющая контрпривода	-
4	86019043	1	Уплотнение	-
5	86019039	1	Направляющая пластина	-
7	86019038	8	Болт	-
8	9804268	6	Болт	M12x40mm Cl-8.8 Pl
9	86019034	1	Крышка механизма переключения, 12 МКПП	-
10	86019006	8	Втулка направляющей трансмиссии	-
11	336199	2	Болт	Cl8.8 M8x1.25x12
12	86019037	2	Вилка переключения передач A и B	-
13	86019042	2	Вилка переключения передач C и D	-
14	86019035	1	Направляющая переключения A (шестерни 1 и 2 )	-
15	86019036	1	Направляющая переключения В (шестерни 3 и 4)	-
16	86019041	1	Шток вилки переключения	-
17	86001253	2	Кронштейн	-
18	9804266	4	Болт	M12x25 8.8PL
19	273916	1	Заглушка	1 5/16-12 (1407 TRANSMISSION)
20	86508737	1	Заглушка	7/8-14unf
21	86512512	1	Заглушка с шестигранной головкой	7/8-14x1in
22	86019045	1	Крышка штока переключения	12-SPD TRANSMISSION
23	86508495	3	Штифт	12x24
24	88350	2	Фиксирующий штифт	0.15inx1.50in
25	511112	10	Стальной шарик	Dia-13/32in
26	86001288	4	Пружина	Lth-42mm
27	86001282	4	Болт	M10x1.5x10
28	86020168	1	Комплект уплотнений и шайб	-
29	86019044	2	Комплект винтов	M12x1.25
30	9670066	4	Болт	Cl-8.8 M12x1.75x30 Pl
31	86020170	1	Заглушка	TRANS. 12 SPD
32	86020171	1	Прокладка	TRANS. 12 SPD
33	86021653	2	Болт	M12
34	337475	2	Гайка	M12 CLASS 10PL
