Открытый узел

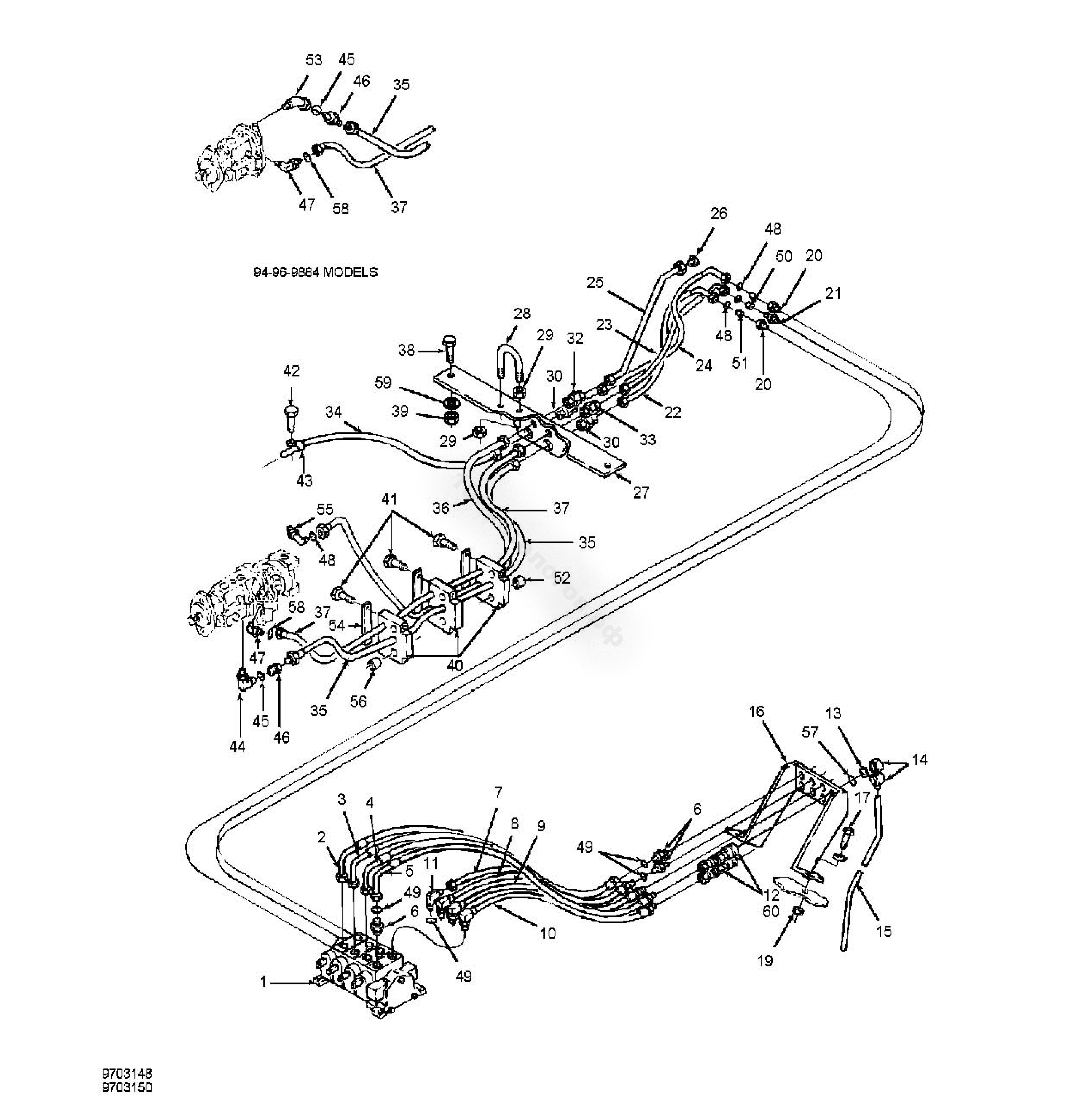

Гидравлический распределитель навесного оборудования

Серийный номер

Бренд

Versatile

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	86012578	1	Гидравлический клапан	4 SECTION CNH-Blue
1	86012576	1	Гидравлический клапан	5 SECTION
2	9790692	1	Гидравлический шланг, в сборе	5/8inx925mm 100R17
3	9790695	1	Гидравлический шланг, в сборе	1/2inx990mm 100R17
4	86050017	1	Шланг, в сборе	0.50X1100 100R2
5	86050018	1	Шланг, в сборе	0.50X1175 100R2
6	325059	6	Соеднитель	Orb-7/8 Jic-7/8
7	9790693	1	Гидравлический шланг, в сборе	5/8inx880 100R17
8	9790696	1	Гидравлический шланг, в сборе	1/2inx940mm 100R17
9	86050015	1	Гидравлический шланг, в сборе	90x1050mm 100r2, 80-Series
10	86050016	1	Гидравлический шланг, в сборе	90x1110mm 100r2, 80-Series
11	164910	1	Фитинг 90°	7/8MJICX7/8ORB
12	86019345	1	Разъемная муфта	-
13	133066	8	Стопорное кольцо	EXOD 1.5
14	9706355	8	Крышка, в сборе	-
15	9673068	4	Сливной масляный шланг	Type 4041-0951, Id-5/16in Lth-1000mm
15	9849445	4	Сливной масляный шланг	Sae 30R7 Fuel Line, Id-1/4in Lth-1000mm
16	86000559	1	Кронштейн	BLUE
17	9847023	2	Болт	Cl-8.8 M20x2.5x50
19	86512499	2	Шестигранная гайка	FLG M20 CLASS 10 PL
20	86512926	2	Соединитель	1 5/16JICX1 1/16ORB
21	139398	1	Соединитель	9/16MORBx7/16MJIC
22	86050319	1	Шланг, в сборе	3/4X1310 100R17
23	86050313	1	Шланг, в сборе	1/4X1390 100R17
24	86050320	1	Шланг, в сборе	1.0X1310 100R1
25	86050322	1	Шланг, в сборе	1/2X1390 100R1
26	262159	1	Крышка	37-Deg 3/4-16un #8-Jic
27	86011410	1	Кронштейн	-
28	86508630	1	U-образный болт	M8X80X60X25 PL
29	86507066	4	Шестигранная гайка	FLG M8 CLASS 10 PL
30	9862007	2	Штуцер	1 5/16MJICx1 5/16MJIC
32	264654	1	Штуцер	0.750MJICx0.750MJIC
33	86508628	1	Штуцер	7/16MJICX7/16MJIC
34	86014393	1	Гидравлический шланг, в сборе	1.00inx3500mm 100R1
35	86050315	1	Гидравлический шланг, в сборе	100R9 Id-3/4in Lth-4270mm
35	86050316	1	Шланг, в сборе	3/4X3360 100R17
36	86050317	1	Шланг, в сборе	1/2X2610 100R1
37	86050314	1	Шланг, в сборе	1/4X3400 100R17
38	374890	2	Болт	Cl-8.8 M20x2.50x60 Pl
39	86050287	2	Контргайка с нейлоновой вставкой	M20 GR9PL
40	86011610	3	Блок	-
41	9804265	6	Болт	Cl-8.8 M10x1.50x60 Pl
42	43138	1	Болт	CL8.8 M10-1.50x20
43	V86490	3	Хомут	Dia-1.50in
44	602788	1	Фитинг	-
45	167268	1	О-кольцо	Id-1.171in Thk-0.116in
46	9705241	1	Вставной обратный клапан	5000psi, 1.5in-Hex 1-5/16x12 UN-2A
47	216773	1	Патрубок	90-Deg 7/16mjicx7/16morb
48	167266	3	О-кольцо	0.924 IDX0.116 THK
49	167269	19	О-кольцо	0.80 IDX0.09 THK NITR
50	9617873	3	О-кольцо	90-Duro Id-0.468 Thk-0.078in
51	9673056	1	Дроссель	9/16
52	86000961	1	Распорка	-
53	86050288	1	Фитинг 90°	37 DEGREE FLARE
54	86000234	3	Пластина	(Blue) 25.4x150.0mm
54	86029300	3	Пластина	(Red) 25.4x150.0mm
55	84340	1	Фитинг 90°	Jic-3/4xMorb-1 1/16
56	86012621	1	Распорка	-
57	86002108	8	Уплотнение	-
58	165202	1	О-кольцо	0.351 IDX0.072 THK BUNA
59	86511327	2	Шайба	21.33X37.00X3.00 PL
60	86013815	2	О-кольцо	Duro-88, Id-0.796in Thk-0.14in
60	86035519	2	Шайба	POLYESTER (Orange)
-	140020	6	Шайба	-

Гидравлический распределитель навесного оборудования

05A04
