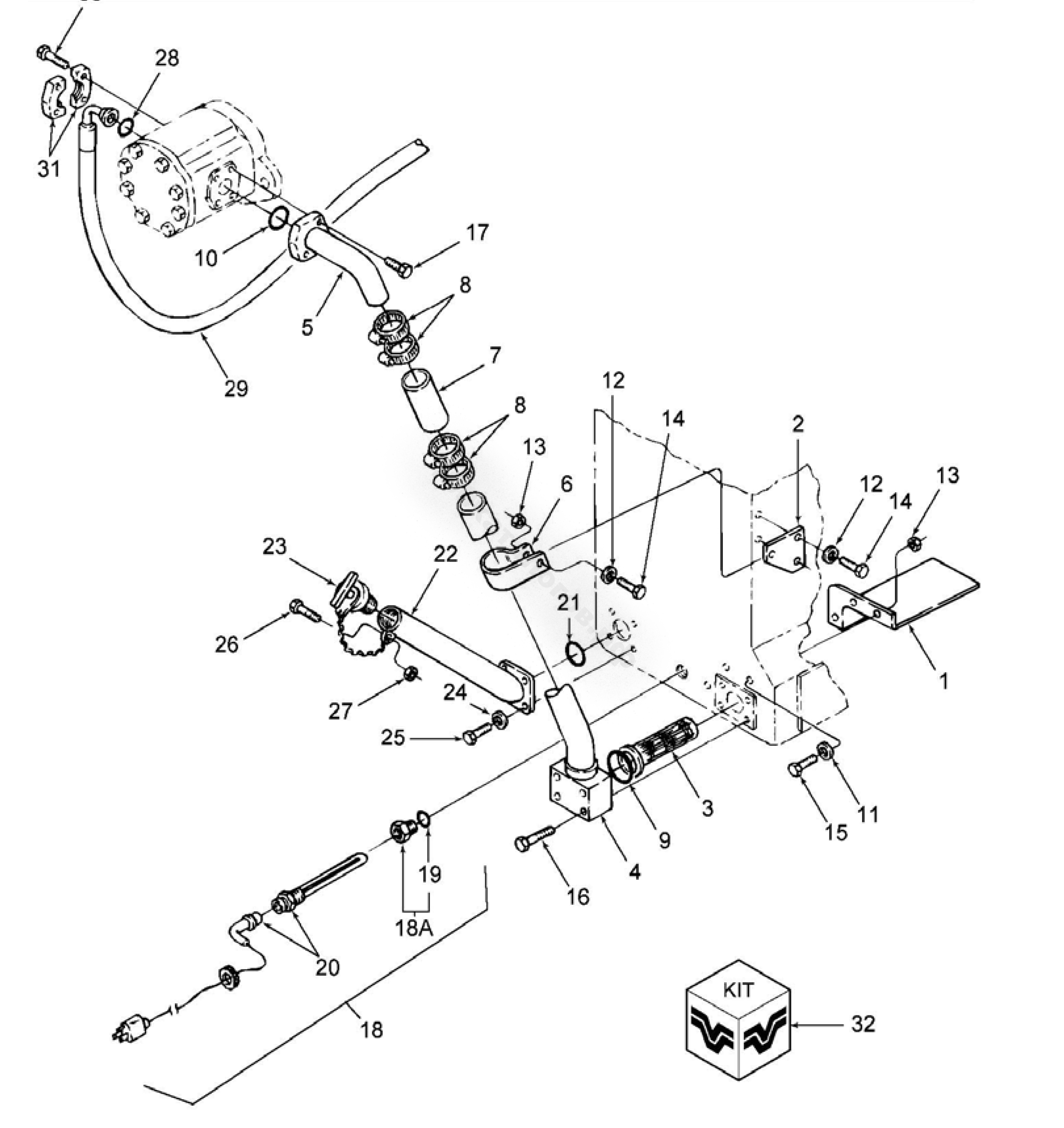

Части всасывающей линии 12 МКПП

07D08

№ на схеме	Серийный номер	Кол-во	Название	Описание
18	V109029	1	Нагреватель	-
1	86019049	1	Защитный экран	-
2	86001249	1	Кронштейн	-
3	86001246	1	Фильтр всасывания	-
4	86019048	1	Патрубок, нижний	-
5	86019047	1	Трубка	-
6	86001250	1	Кронштейн трубки	-
7	86001245	1	Патрубок	-
8	86050202	4	Зажим шланга	2.5
9	86001247	1	О-кольцо	JIS P50
10	86001244	1	О-кольцо	JIS P44
11	86001252	2	Уплотнительная шайба	-
12	140046	3	Стопорная шайба	M12 Pl
13	337475	4	Гайка	M12
14	9670066	2	Болт	Cl-8.8 M12x1.75x30 Pl
15	9670066	1	Болт	Cl-8.8 M12x1.75x30 Pl
16	86509604	4	Болт	M12x75mm Cl-8.8 Pl
17	280410	4	Болт	0.44x1.00 Gr8 P
21	510185	1	О-кольцо	-
22	9705727	1	Патрубок	-
23	9705728	1	Колпачок патрубка	-
24	44183	4	Шайба, сталь	Id-13.0 Od-24.0 Thk-2.5 Pl
25	87689	4	Шестигранный болт	0.50X1.50GR5 PL
26	86511892	1	Шестигранный болт	FLG USR M 6X16 PL
27	86514335	1	Контргайка с нейлоновой вставкой	M6 CLASS10 PL
28	27286	1	О-кольцо	ID-0.984in Thk-0.139in
29	9862010	1	Шланг	Id-3/4in Lth-515mm 100R1
30	9670285	4	Болт	Gr8 Plt 0.38x1.00
31	9790708	2	Хомут	-
32	86020168	1	Комплект уплотнений и шайб	-
