Открытый узел

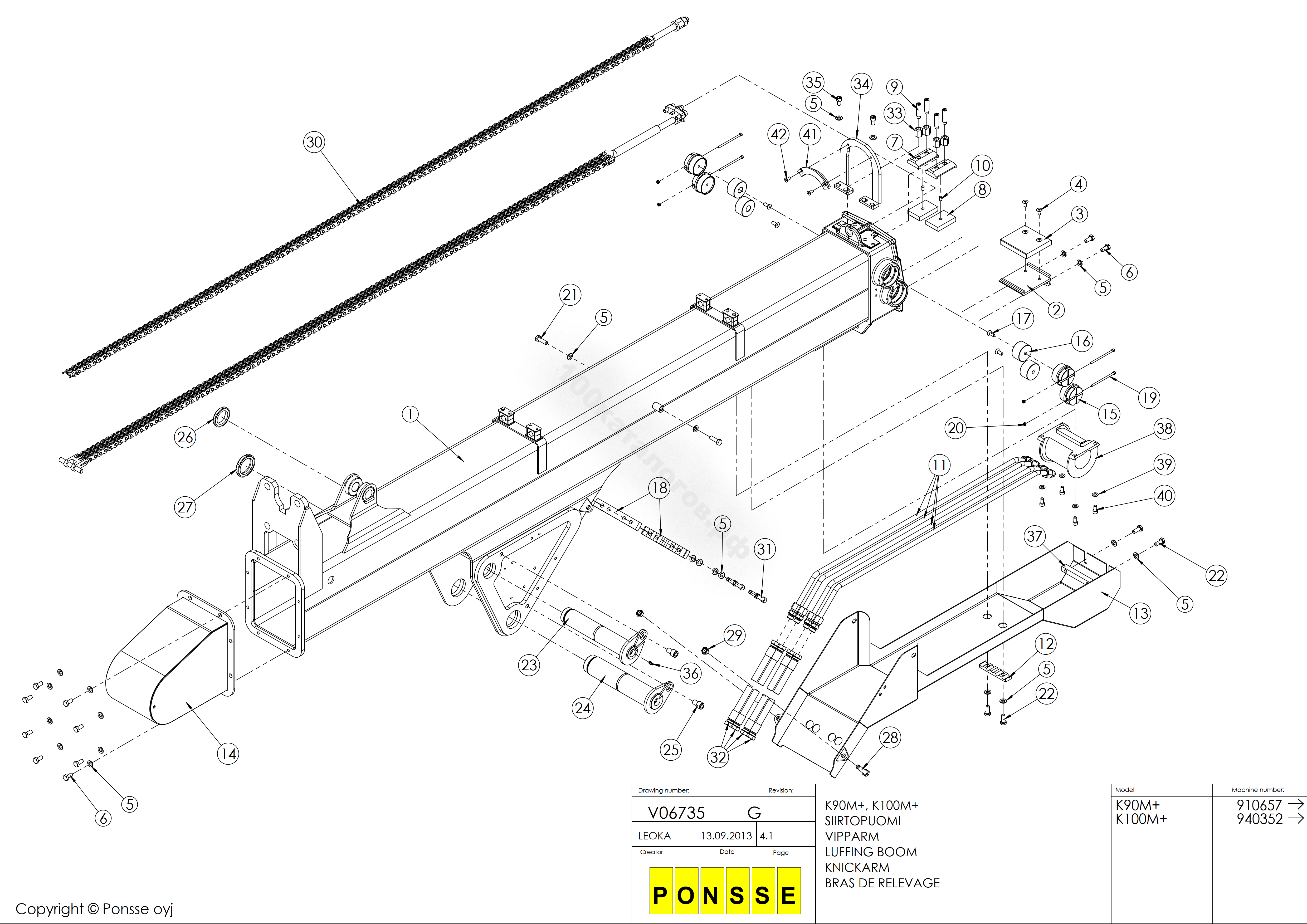

Выдвижная секция стрелы, V06735 G

Выдвижная секция стрелы, V06735 G

Выдвижная секция стрелы, V06735 G

Серийный номер

Бренд

Ponsse

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Выдвижная секция стрелы, V06735 G

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P33946	1	Выдвижная секция стрелы	-
2	P39501	1	Корпус накладки скольжения	-
3	P31514	1	Деталь скольжения	-
4	0059208	2	Винт	M10X20 ZN 10.9 DIN7991
5	0063388	22	Шайба	M12 DIN125 HV300 ZN
6	0008391	10	Шестигранный винт	M12X25 8.8 ZN DIN933
7	P27797	2	Корпус накладки скольжения	-
8	P31516	2	Деталь скольжения	-
9	0061326	4	Стопорный болт	M16X60 DIN915
10	0059808	2	Цилиндрический штифт	10X14 DIN 7
11	AM01344	4	Трубопровод гидросистемы	-
12	P27848	1	Крепление трубы	-
13	P44971	1	Пылезащитная крышка	-
14	P27865	1	Защитный кожух шланга	-
15	290038	1	Регулировочная гайка	-
16	P34315	1	Деталь скольжения	-
17	0006933	4	Винт	M10X25 10.9 DIN7991
18	P27849	2	Крепление трубы	-
19	0048021	4	Винт	M6X110 12.9 DIN912
20	0007500	4	Контргайка	03506000 M6 8.8 DIN985
21	0008375	2	Шестигранный винт	M12X40 8.8 ZN DIN933
22	0008383	2	Шестигранный винт	M12X30 8.8 ZN DIN933
23	P28149	1	Штифт	-
24	P28151	1	Штифт	-
25	0043800	2	Винт	03116025 M16X25 12.9
26	0037691	1	Осевая гайка	M55X2 KM-11 NYLOCK
27	0037692	1	Осевая гайка	M65X2 KM-13 NYLOCK
28	0008294	2	Шестигранный винт	M14X60 8.8 ZN DIN931
29	0007435	2	Шестигранная гайка	M14 8.8 ZN DIN934
30	AM02042	1	Цепь роликовая	-
31	0006981	4	Винт	03112045 M12X45 12.9
32	L2954	4	Шланг в сборе	084-B4ST+/1050A /00MS/00MS/0
33	0056260	4	Шестигранная гайка	M16 10.9 DIN6330
34	P32946	1	Защитная дуга	-
35	0006965	2	Винт	03112020 M12X20 12.9
36	0026633	1	Смазочный ниппель	04100080 M8X1.25 DIRECT
37	P10520	1	Стопорная полоса	-
38	P30294	1	Направляющее кольцо	-
39	0060834	4	Шайба	M10 DIN125
40	0043740	4	Винт	03110020 M10X20 12.9
41	P32948	1	Промежуточная опора	-
42	0055056	2	Винт	M8X20 10.9 DIN7991
