Подъемное звено стрелы, V06742 E

Серийный номер

Бренд

Ponsse

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

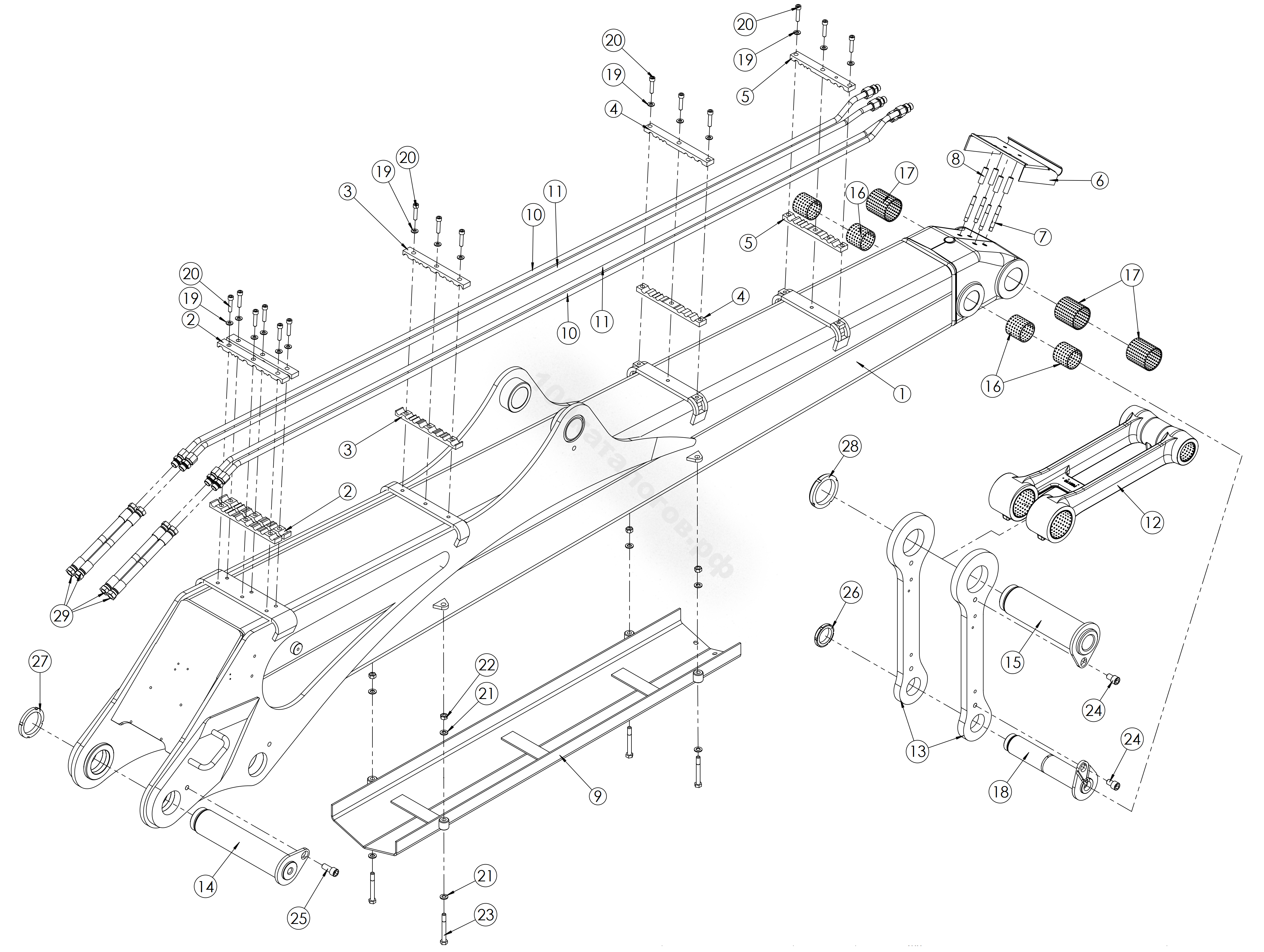

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P49532	1	Подъемное звено стрелы	-
2	P28077	4	Крепление трубы	-
3	P28079	2	Крепление трубы	-
4	P28085	2	Крепление трубы	-
5	P28087	2	Крепление трубы	-
6	P45449	1	Крепление шланга	-
7	0063386	4	Шпилька	M10X70 8.8 DIN939
8	P14403	4	Трубная втулка	-
9	P28142	1	Защитный колпачок	-
10	AM01327	2	Трубопровод гидросистемы	-
11	AM01331	2	Трубопровод гидросистемы	-
12	AM01177	1	Промежуточная стойка	-
13	P43264	2	Промежуточная стойка	-
14	P28239	1	Штифт	-
15	P28145	1	Штифт	-
16	0059882	4	Втулка подшипника	60/65-60 WB802
17	0059818	3	Втулка подшипника	08220435 70/75-80 WB802
18	P28149	1	Штифт	-
19	0060834	15	Шайба	M10 DIN125
20	0006958	15	Винт	03110045 M10X45 12.9
21	0063388	8	Шайба	M12 DIN125 HV300 ZN
22	0007443	4	Шестигранная гайка	03412000 M12 8.8 ZN DIN934
23	0008334	4	Шестигранный винт	M12X100 8.8 ZN DIN931
24	0043800	2	Винт	03116025 M16X25 12.9
25	0061531	1	Винт	03116040 M16X40 12.9
26	0037691	1	Осевая гайка	M55X2 KM-11 NYLOCK
27	0037712	1	Осевая гайка	KM-15
28	0037713	1	Осевая гайка	KM-17
29	L2934	4	Шланг в сборе	084-B4ST+/1000A /00MS/00MS/0
