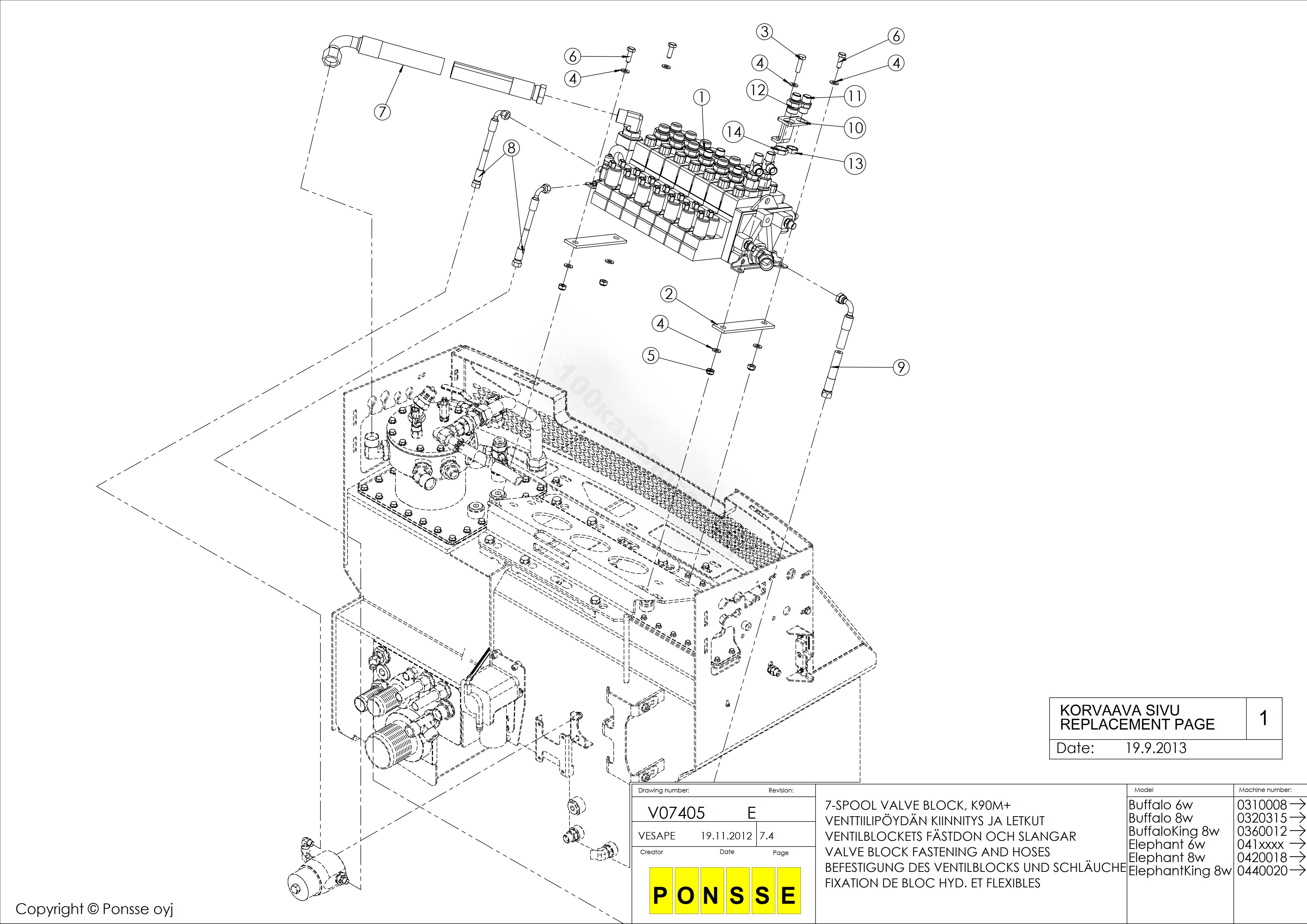

Крепление и шланги блока клапанов, V07405 E

Серийный номер

Бренд

Ponsse

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM03339	1	Клапанная коробка	-
2	1200655	2	Резиновая пластина	-
3	0008516	1	Шестигранный винт	M10X35 8.8 ZN DIN933
4	0060834	8	Шайба	M10 DIN125
5	0007468	4	Контргайка	03510000 07590970 M10
6	0027367	3	Шестигранный винт	M10X30 8.8 ZN DIN933
7	L0666	1	Шланг в сборе	162-300-90S-00S0
8	L812	2	Шланг в сборе	042-1150-90S-00 S-0
9	L15047	1	Шланг в сборе	062-1600-90S-00 S-0
10	P26480	1	Крепление	-
11	0015842	1	Сдвоенный ниппель	R1/2-R1/2
12	0015677	1	Присоединительный ниппель	R1/2-R3/4
13	0040621	1	Контргайка	R1/2
14	0015481	1	Контргайка	R3/4

Крепление и шланги блока клапанов, V07405 E

Нет текстового описания
