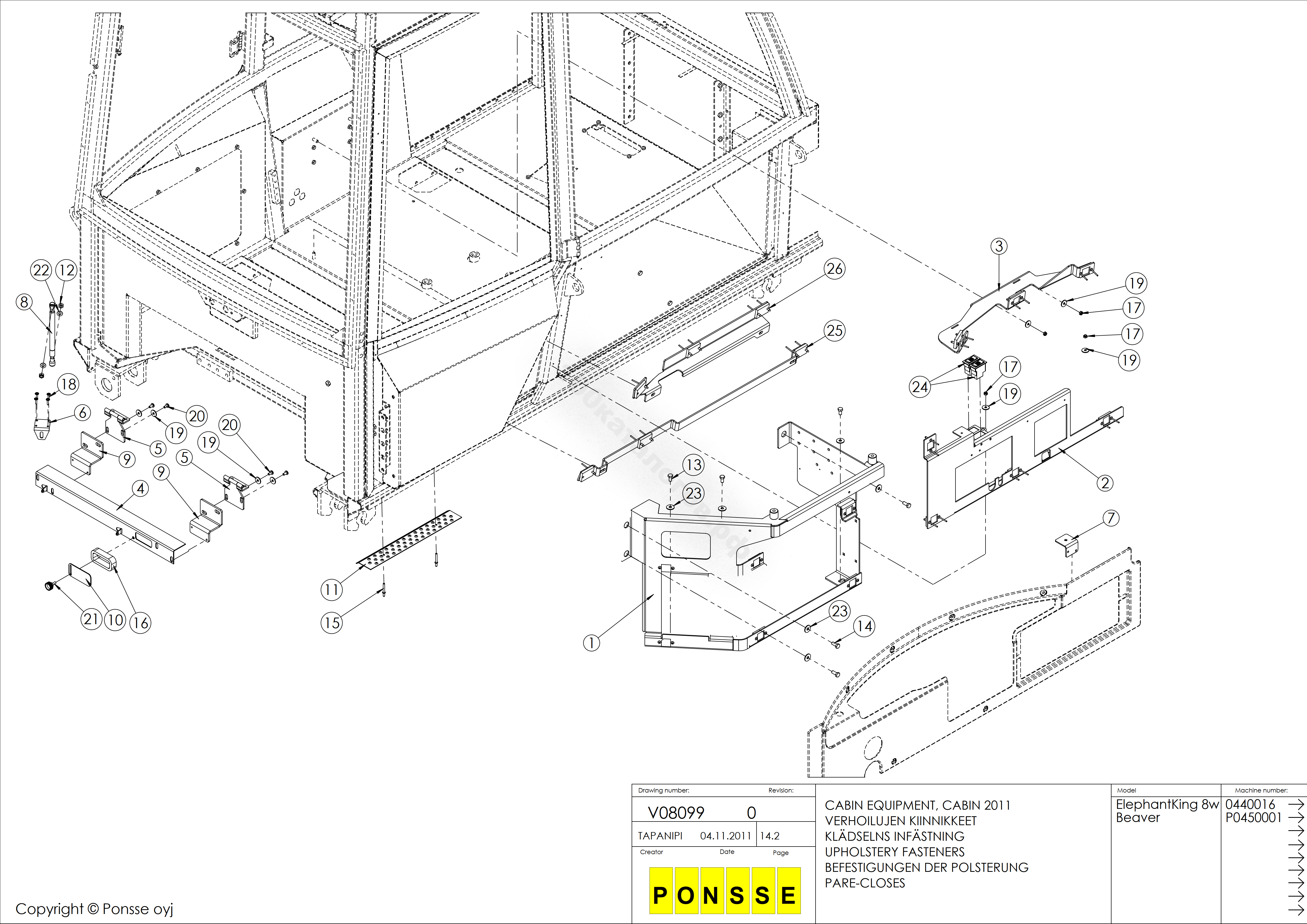

Крепежные элементы обшивки, V08099 0

Серийный номер

Бренд

Ponsse

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AM00236	1	Крепление, опора	-
2	AM01444	1	Крепление	-
3	AM01557	1	Крепление	-
4	P11138	1	Крепление, опора	-
5	P11166	2	Петля	-
6	P11296	1	Ушко	-
7	P28890	1	Крепление	-
8	0028405	1	Пневматическая распорка	-
9	P11475	2	Нижний лист	-
10	P11576	1	Запорный клапан	-
11	P12025	1	Рейка	-
12	0007484	2	Контргайка	03508000 M8 8.8 DIN985
13	0008664	3	Шестигранный винт	M8X16 8.8 ZN DIN933
14	0008656	3	Шестигранный винт	M8X20 8.8 ZN DIN933
15	000913	2	Глухая заклепка	AL ø4,8x16
16	P12266	1	Сальник	-
17	0007500	4	Контргайка	03506000 M6 8.8 DIN985
18	0007068	4	Сверлильный винт	4.2x19MM DIN7504 MP
26	AM02950	1	Крепление	-

Крепежные элементы обшивки, V08099 0

Нет текстового описания
