Открытый узел

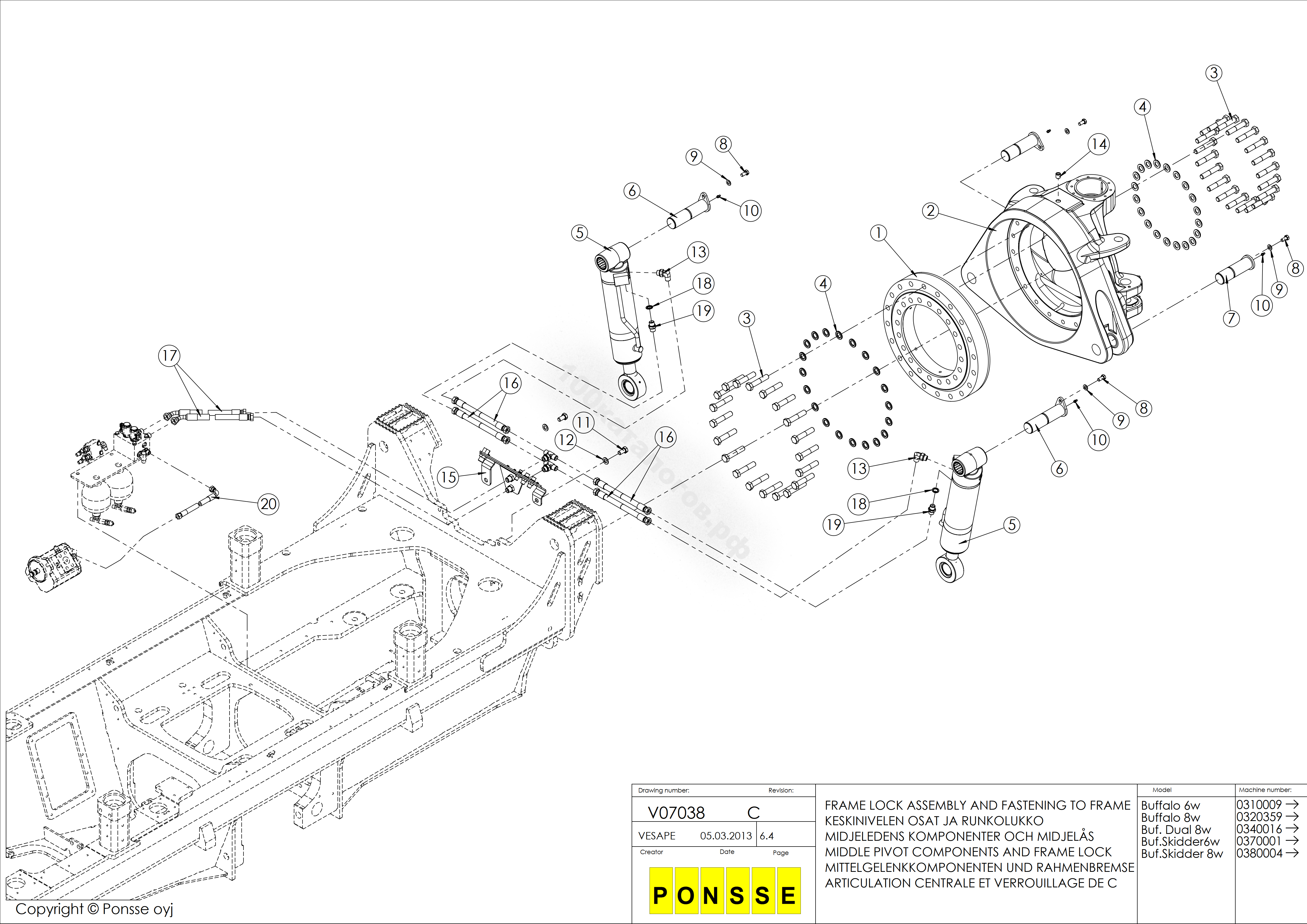

Компоненты рамного шарнира и блокировка рамы, V07038 C

Серийный номер

Бренд

Ponsse

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	0068322	1	Подшипник	-
2	P36426	1	Рамный шарнир	-
3	0068521	40	Шестигранный винт	M20X100 12.9 DIN931
4	0068159	40	Шайба	-
5	P44174	2	Гидроцилиндр	-
6	P30126	2	Штифт	-
7	P30128	2	Штифт	-
8	0008391	4	Шестигранный винт	M12X25 8.8 ZN DIN933
9	0063388	4	Шайба	M12 DIN125 HV300 ZN
10	0026633	4	Смазочный ниппель	04100080 M8X1.25 DIRECT
11	0008276	2	Шестигранный винт	M16X30 12.9 ZN DC DIN933
12	0063389	2	Шайба	M16 DIN125 HV300 ZN
13	0044782	2	Поворотный угловой ниппель	R1/2U/SU-R1/2U 90
14	0068093	1	Стопорный болт	M20X20 DC DIN916
15	AM02411	1	Проходная пластина	-
16	L2950	4	Шланг в сборе	084-B4ST+/500A/ 00MS/00MS/0
17	L2923	2	Шланг в сборе	084-B4ST+/950A/ 45MS/00MS/0
18	0017327	2	Уплотнительное кольцо	11110800 USIT 1/2

Компоненты рамного шарнира и блокировка рамы, V07038 C

Нет текстового описания
