Открытый узел

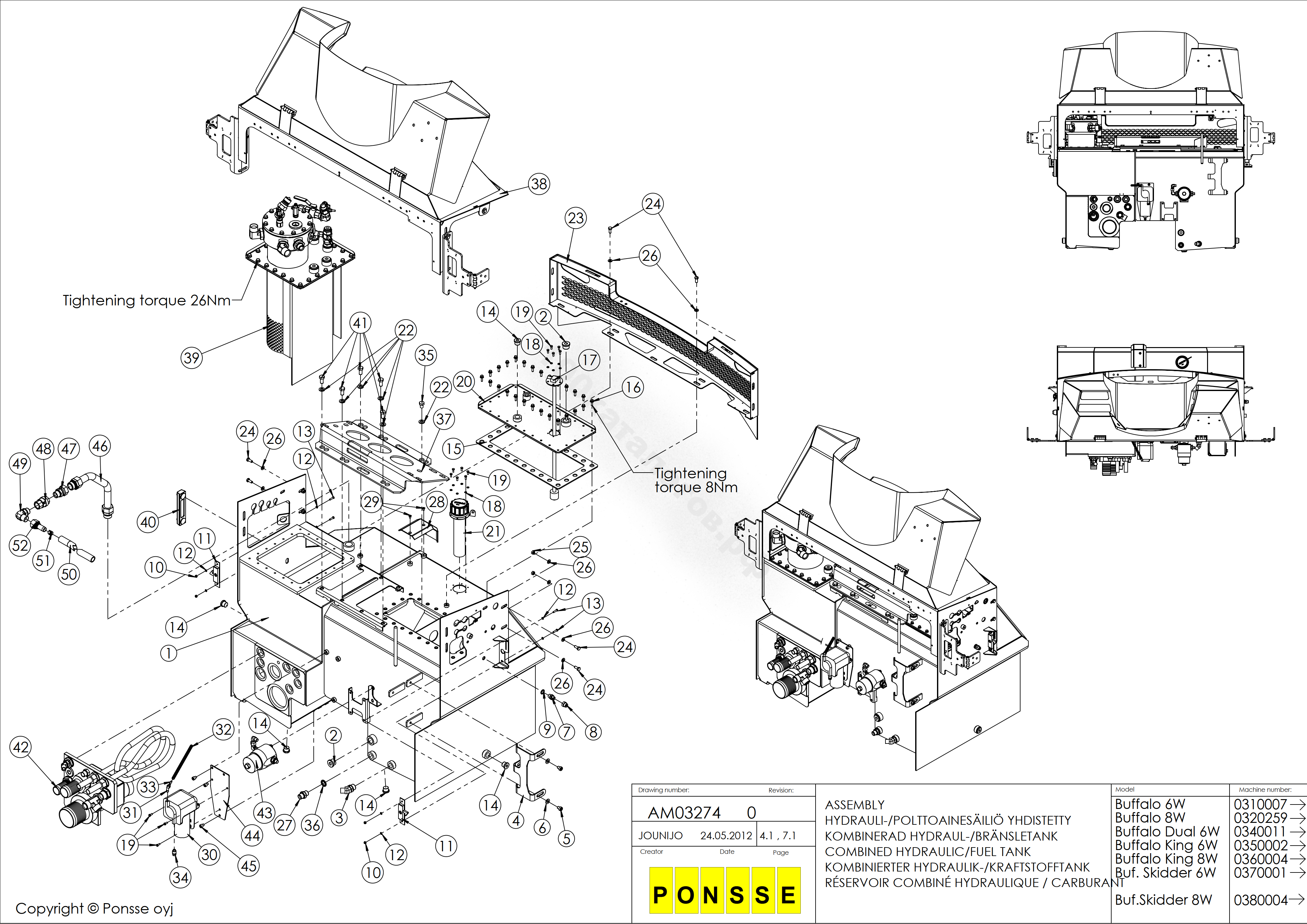

Комбинированный бак для топлива/гидравлической жидкости, AM03274 0

Серийный номер

Бренд

Ponsse

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P36495	1	Комбинированный бак	-
2	0022475	1	Вилочная заглушка	11041200 R3/4 KUUSIOKOLO
3	0015522	1	Поворотный угловой ниппель	R1/2U/SU-R1/2U 45
4	P25005	1	Держатель шланга	-
5	0060443	2	Винт	M10X12 8.8 DIN7984
6	0060834	2	Шайба	M10 DIN125
7	0015731	1	Сдвоенный ниппель	R1/4-M14X1,5
8	0038780	1	Розеточная заглушка	R1/4 HEX HEAD
9	0034447	1	Уплотнительное кольцо	14X20X1,5 CU
10	0027102	4	Контргайка	M5 8.8 DIN985
11	0055084	2	Затвор	-
12	0060788	8	Пружинная шайба	M5 DIN127
13	0027409	4	Шестигранный винт	M5X16 8.8 ZN DIN933
14	0021972	5	Вилочная заглушка	11040800 R1/2
15	P16787	1	Уплотнительный лист	-
16	0061067	26	Фланцевый болт	M6X20 DIN6921
17	0066642	1	Датчик	-
18	0034348	11	Уплотнительное кольцо	5X9X1 CU
26	0063387	10	Шайба	M8 DIN125 HV225 ZN
27	0015842	1	Сдвоенный ниппель	R1/2-R1/2
28	P34559	1	Защитная пластина	-
29	0057349	2	Винт	M6X10 DIN7991 10.9DC
30	0059149	1	Вакуумный насос	-
31	0043149	1	Угловой ниппель	MC16-6/4
32	0056783	1	Защитный кожух шланга	-
33	0058390	1	Пластмассовая трубка	-
34	0023245	1	Фильтр	-
35	0065047	1	Шестигранный винт	03212016 M12X16 10.9 ZN
36	0017327	1	Уплотнительное кольцо	11110800 USIT 1/2
37	P13413	1	Крепежная пластина	-
38	AM03254	1	Крышка бака	-
39	AM03171	1	Комплект фильтра	-
40	0060132	1	Датчик	-
41	0008391	5	Шестигранный винт	M12X25 8.8 ZN DIN933
42	AM02074	1	Присоска	-
43	AM02295	1	Напорный гидрофильтр	-
51	0017582	1	Шланговый зажим	ABA 15-24
52	0064191	1	Шланговый соединитель	3/4" 00 BSP

Комбинированный бак для топлива/гидравлической жидкости, AM03274 0

Нет текстового описания
