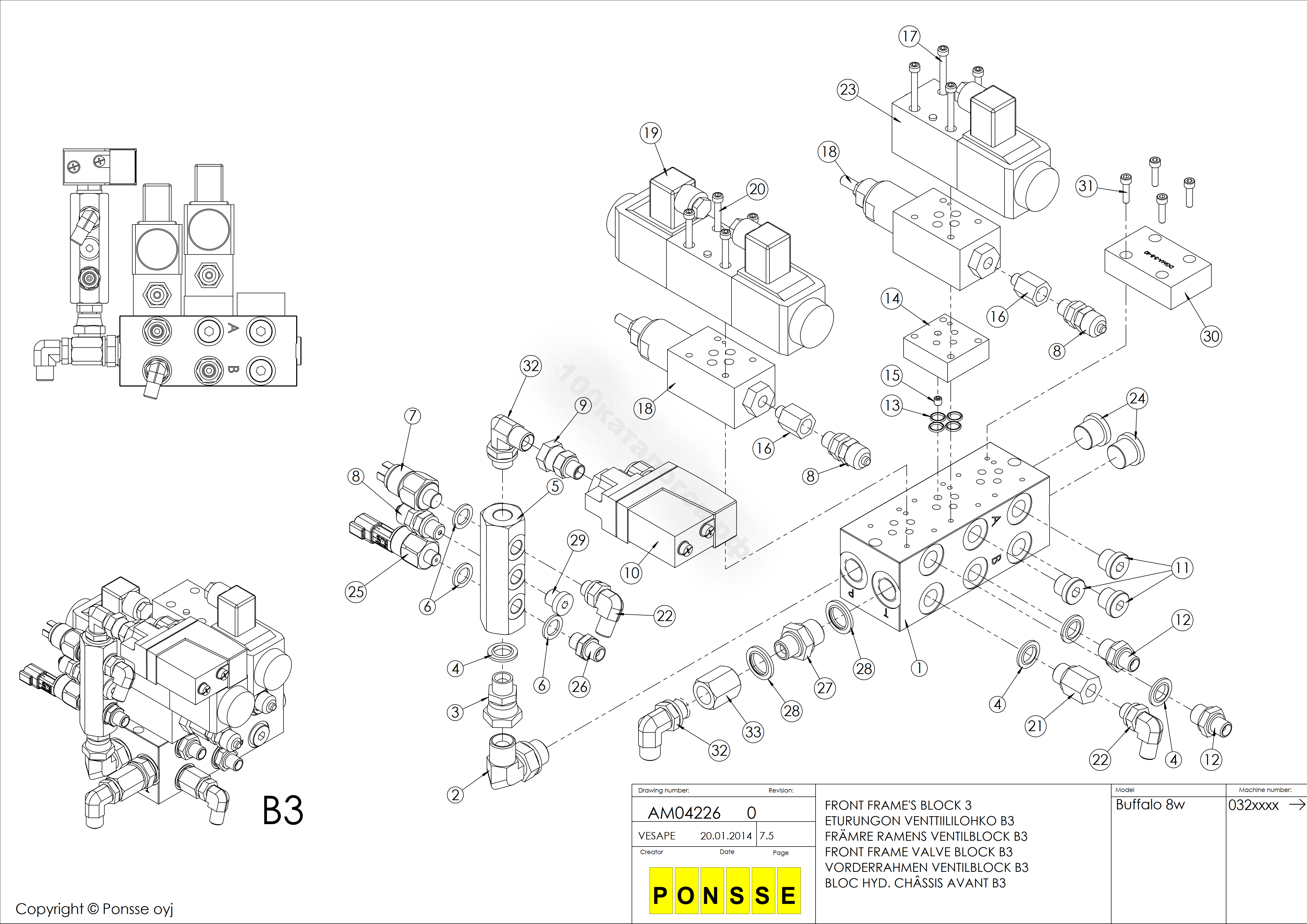

Блок клапанов на передней раме В3, AM04226 0

Серийный номер

Бренд

Ponsse

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P49138	1	Секция клапанов	3-PLACE VALVE BASE PLATE
2	0044782	1	Поворотный угловой ниппель	R1/2U/SU-R1/2U 90
3	0015552	1	Соединительный ниппель	R3/8U-R1/2S
4	0017319	4	Уплотнительное кольцо	11110600 USIT 3/8
5	P26534	1	Муфта	-
6	0017301	3	Уплотнительное кольцо	11110400 USIT 1/4
7	0067770	1	Реле давления	-
8	0006808	3	Измерительный ниппель	11210400 R1/4
9	0015578	1	Соединительный ниппель	R1/4U-R3/8S
10	0057802	1	Реле давления	-
11	0021998	3	Вилочная заглушка	11040600 R3/8 KUUSIOKOLO
12	0024398	2	Присоединительный ниппель	R1/4-R3/8
13	0038185	4	О-кольцо	9,25,1,78
14	180004	1	Листовая прокладка	-
15	0042597	1	Дроссельная заглушка	Ø0,6 M6
16	0044850	2	Ниппель RSI	R1/8-R1/4 RSI
17	0012579	4	Винт	M5X90 12.9 DIN912
18	0042970	2	Редукционный клапан	20-250 BAR
26	0015735	1	Сдвоенный ниппель	R1/4-R1/4
27	0015651	1	Присоединительный ниппель	R3/8-R1/2
28	0017327	2	Уплотнительное кольцо	11110800 USIT 1/2
29	0022004	1	Вилочная заглушка	11040400 R1/4 ALLEN SCREW
30	0038674	1	Крышка	-
31	0012574	4	Винт	M5X20 12.9 DIN912
32	0015512	2	Поворотный угловой ниппель	R3/8U/SU-R3/8U 90
33	0040977	1	Муфта	R3/8
