Устройство измерения длины V05265, A

Серийный номер

Бренд

Ponsse

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

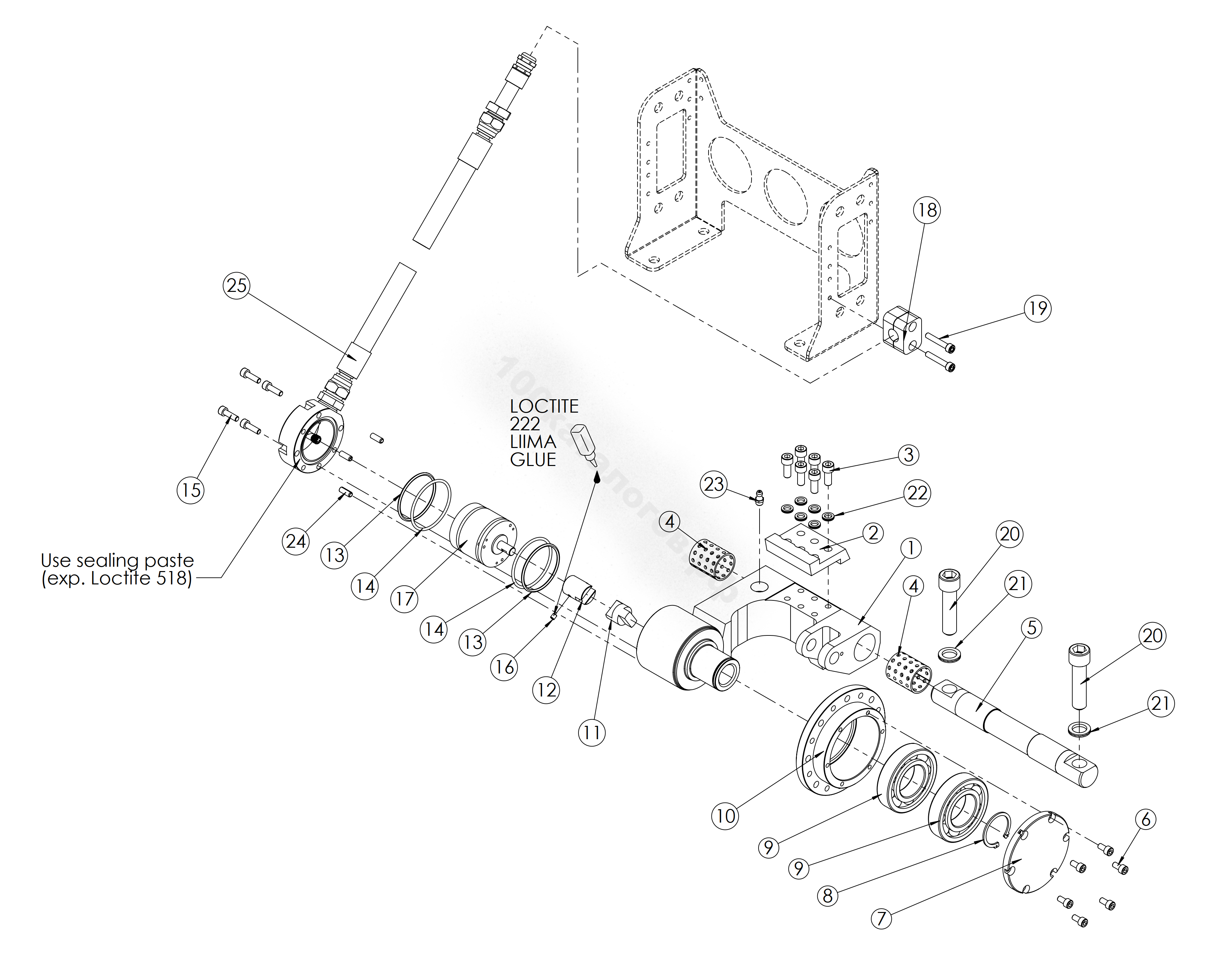

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	P25609	1	Корпус устройства измерения длины	-
2	P25653	1	Стопорная пластина	-
3	0043730	6	Винт	03108020 M8X20 12.9 DIN912
4	0043210	2	Втулка подшипника	-
5	P25613	1	Вал	-
6	0044981	6	Винт	M6X12 12.9 DIN912
7	P19215	1	Крышка подшипника	-
8	0037523	1	Стопорное кольцо	40X1.75MM DIN471
9	0063490	2	Шарикоподшипник с проточкой	-
10	P31880	1	Ступица	-
11	P19222	1	Штифт	-
12	P19219	1	Вал	-
13	0013995	2	О-кольцо	54,5X3,0 70SHORE
14	0014193	2	О-кольцо	58,0X3,0 70SHORE
15	0043790	4	Винт	03106020 M6X20 12.9 DIN912
16	0006884	1	Стопорный болт	M5X06 DIN913
17	0066157	1	Импульсный датчик	-
18	0022626	1	Крепление трубы	N216D
19	0043793	2	Винт	03106035 M6X35 12.9 DIN912
20	0062322	2	Винт	03116065 M16X65 12.9 DIN912
21	0059887	2	Стопорная шайба	03817002 NORD-LOCK M16 DIN 25201
22	0062923	6	Стопорная шайба	03808002 NORD-LOCK M8 DIN 25201
23	0026633	1	Смазочный ниппель	04100080 M8X1.25 DIRECT
24	0064466	3	Пружинный шплинт	6X16MM DIN1481
25	AM00883	1	Сборка	-

Нет текстового описания
